第 1 部 基本編 第 3 章 维护 3-53 ● 碗形密封垫圈、防止吸气阀碰触胶 垫的更换 1） 取下 3 个（共 6 个）平头小螺丝 (M4×8) ，取下固定器、防止吸气阀碰触胶垫、碗形密封垫圈。 2） 将气缸与固定器之间异物清除干净。 3） 清扫之后的气缸设置在支柱上，将 新碗形密封垫圈的中心与连杆安装碗形密封垫圈位置的中心 对齐，用手将气缸推入。 4） 安装了新防止吸气阀碰触胶垫的固 定器放置在碗形密封垫圈之上，使用涂抹了螺钉松…
第 1 部 基本編 第 3 章 维护
3-52

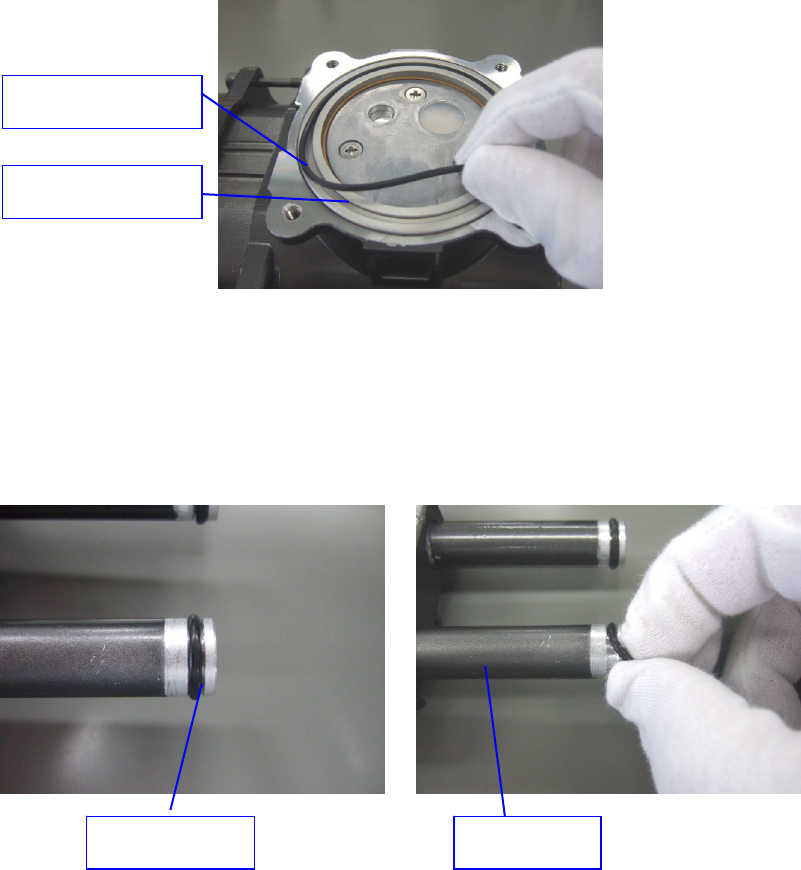

2） 将碗形密封气缸上部的 O 环 S-67，换上新的 O 环。
※请按照密封圈的更换顺序,安装护罩。更换其它消耗部件时，请不要关闭护罩，参照各部位的更换
步骤操作。
●
更换 O 环 P-10
1） 用与更换密封圈同一要领，卸下泵头护罩和泵头盘。
2） O 环 P-10 安装到位于连接泵头护罩之间的连接管。事先，请确认 O 环上涂有真空黄油。
3） 更换中，请注意插入连接管时不要造成 O 环划伤。（1 根管内有 2 个）
※护罩的安装，请按照密封圈的更换顺序进行。在更换其它消耗部件时，请不要关闭护罩，参照各
部位的更换步骤操作。
O 环 S-67
碗形密封气缸
O 环 P-10 连接管
第 1 部 基本編 第 3 章 维护
3-53

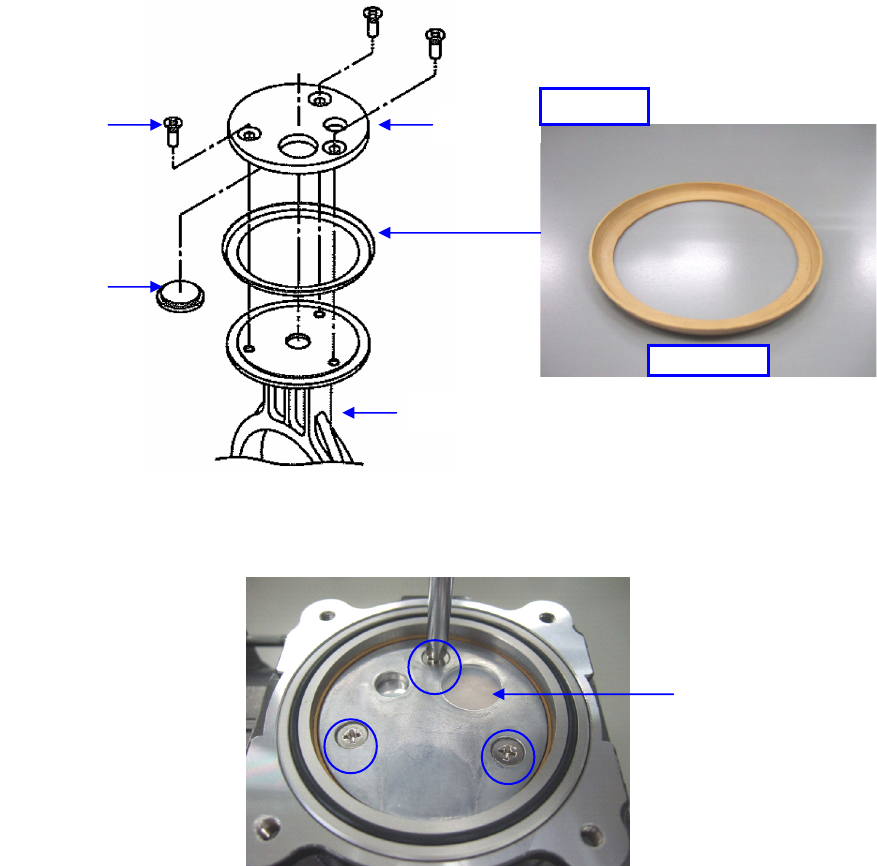

●碗形密封垫圈、防止吸气阀碰触胶垫的更换
1） 取下 3 个（共 6 个）平头小螺丝(M4×8)，取下固定器、防止吸气阀碰触胶垫、碗形密封垫圈。
2） 将气缸与固定器之间异物清除干净。
3） 清扫之后的气缸设置在支柱上，将新碗形密封垫圈的中心与连杆安装碗形密封垫圈位置的中心
对齐，用手将气缸推入。
4） 安装了新防止吸气阀碰触胶垫的固定器放置在碗形密封垫圈之上，使用涂抹了螺钉松动防止剂
(NK-4)的平头小螺丝(M4×8)，用 3.0N・m 的力拧紧安装。
※请按照密封材料更换步骤实施护罩的安装。在更换其它消耗部件时，请不要关闭护罩，参照各部
位的更换步骤操作。
平头小螺钉 固定器
连杆
防止吸气阀碰
触胶垫
碗形密封垫
※注意朝向
平头小螺钉
固定器
第 1 部 基本編 第 3 章 维护
3-54
●

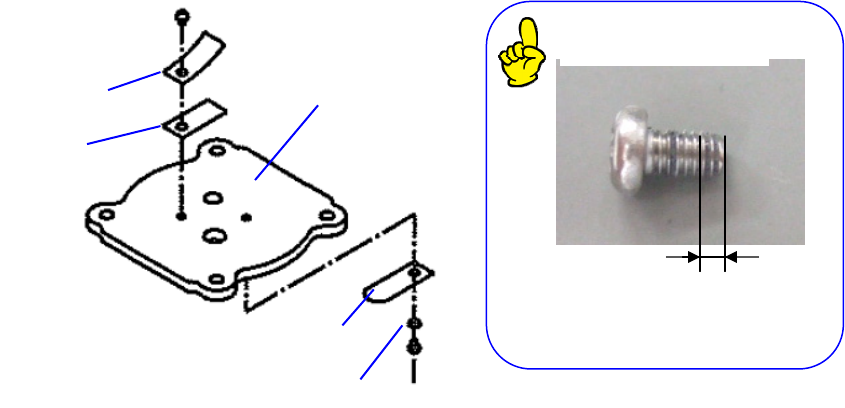

吸气阀、排气阀的更换
1） 松开圆头螺钉(M3×5) ，按下并取下排气阀。
2） 擦干净泵头盘，更换新的排气阀。
3） 盖上排气阀按压件，使用 0.8N・m 的力，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5)
对泵头盘进行固定。
4） 松开固定吸气阀的圆头螺钉(M3×5)，取下吸气阀和垫片。
5） 擦干净泵头盘，更换新的吸气阀。在将吸气孔、排气孔完全覆盖状态下，安装吸气阀、排气阀。
6） 叠好垫片，使用 0.8N・m 的力，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5)对
泵头盘进行固定。
※请按照密封材料更换步骤安装护罩。在更换其它消耗部件时，请不要关闭护罩，参照各部位的更换
步骤操作。
泵头盘
吸气阀
排气阀
垫片
排气阀按压件
※涂抹在螺钉头纹路2～3圈。
※螺钉前端处不要涂抹。
Loctite涂抹量
