第 1 部 基本编 第 4 章 制作生产程序
例) 左下角定为基板位置基准（原点）时(单位为 mm)
①
前面基准、
L→R
时
②
前面基准、
R→L
时
③
后面基准、
L→R
时
④
后面基准、
R→L
时
基板外形尺寸 X=165 Y=125
定位孔位置 X=5 Y=120
基板设计偏移量 X=0 Y=125
基板外形尺寸 X=165 Y=125
定位孔位置 X=160 Y=5
基板设计偏移量 X=165 Y=0
基板外形尺寸 X=165 Y=125
定位孔位置 X=5 Y=5
基板设计偏移量 X=0 Y=0
基板外形尺寸 X=165 Y=125
定位孔位置 X=160 Y=120
基板设计偏移量 X=165 Y=125
：基板位置基准
：传送方向
：定位孔位置
：设计端点
4-14
第 1 部 基本编 第 4 章 制作生产程序
(4)基板配置（基板构成）
本项选择“单板基板”。
从矩阵电路板 ､非矩变更为单板机板时，要进行电路贴片点的单面展开。这时会显示确
认的提示信息。
(5)BOC 种类
“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的标记。(也
称为“基准标记”。)
◆ 不使用 ： 不使用BOC标记时选择。
◆ 基板/各基准标记： 在使用基板的BOC标记校正贴片坐标时选择。
◆ 电路标记 ： 单板基板时不能选择。
(6)电路尺寸、电路设计偏移量、首电路位置、电路数目、电路间距
这些项目在单板基板中无需设置(不能设置)。
在选择矩阵电路板时才需要设置。

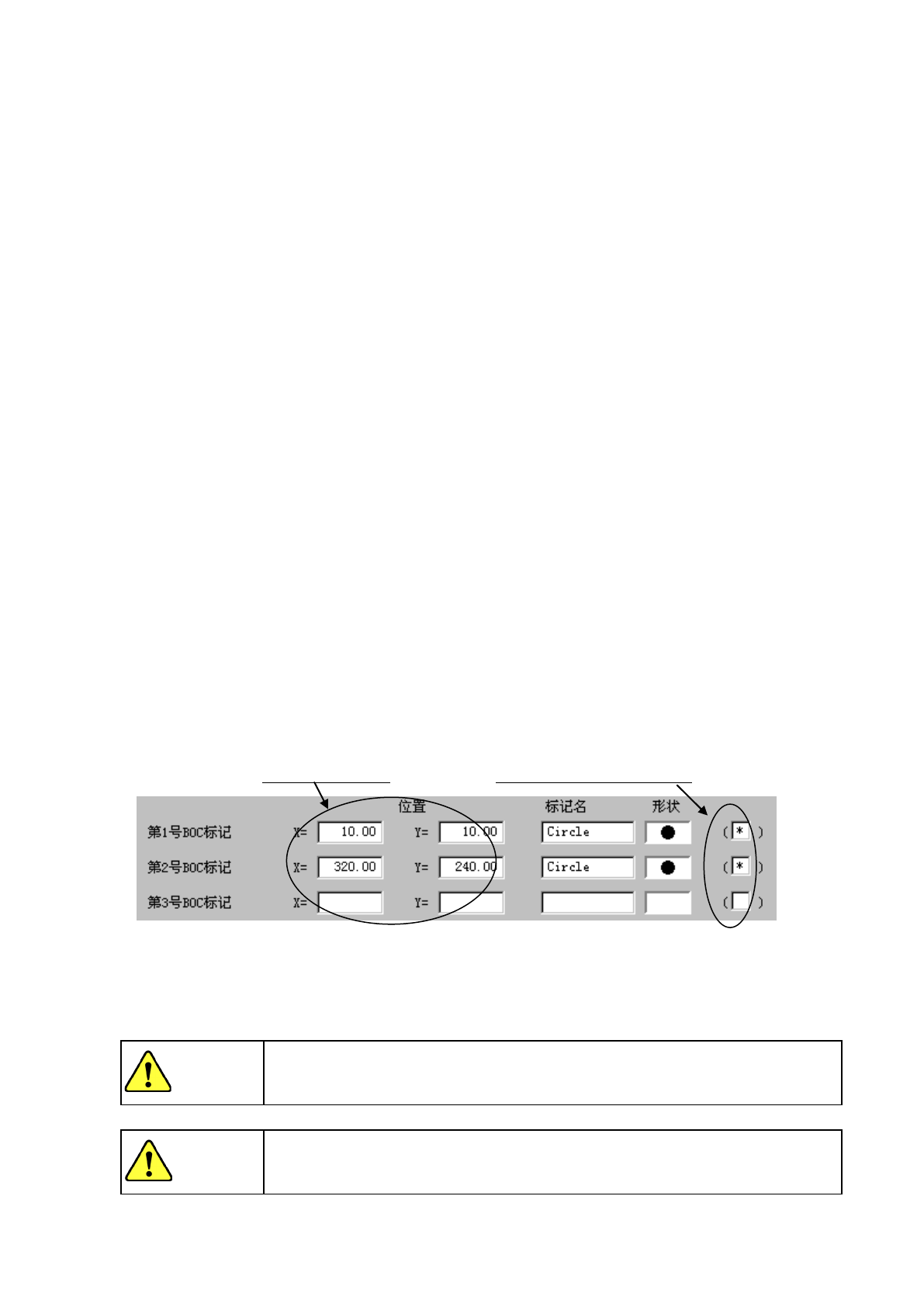

(7)BOC 标记位置、标记名、形状
输入由基板位置基准（原点）到各BOC标记的中心位置的尺寸，设置标记名并进行标记形状的示
教。
・标记名最多8个字符。
・BOC标记需要2点或3点。
・必须对标记的识别条件进行示教 ｡
使光标移动到（）内，执行示教。
如果标记的识别条件已完成示教，则在( )内显示“*”。
如果是用户模板匹配，则在（）内显示“T”。
标记形状通过示教输入。也可从下拉菜单中选择。
在尺寸设置中“BOC种类”选择了“不使用”时，则显示浅色。
有关示教方法，请参见“第4章 4-5-2 示教”。
输入 X
、Y 坐标。 选择此处，示教标记形状。
◆
使用
2
点时
： 可校正设计尺寸和实际尺寸(测量尺寸)差及旋转方向的误差。
请将第3点留为空白。
另外，当基板上存在多个标记时，请从所有贴片范围看选择对角线上的2点。
◆
使用
3
点时
： 在2点时的基础上，还可校正X、Y轴的直角度的倾斜。
注意
当有标记坐标的设计值
(CAD 数据)时，绝对不要进行 X、Y 坐标的示教。否则
所有的贴片坐标将偏离设计值。
注意
为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠近装置。
4-15
第 1 部 基本编 第 4 章 制作生产程序

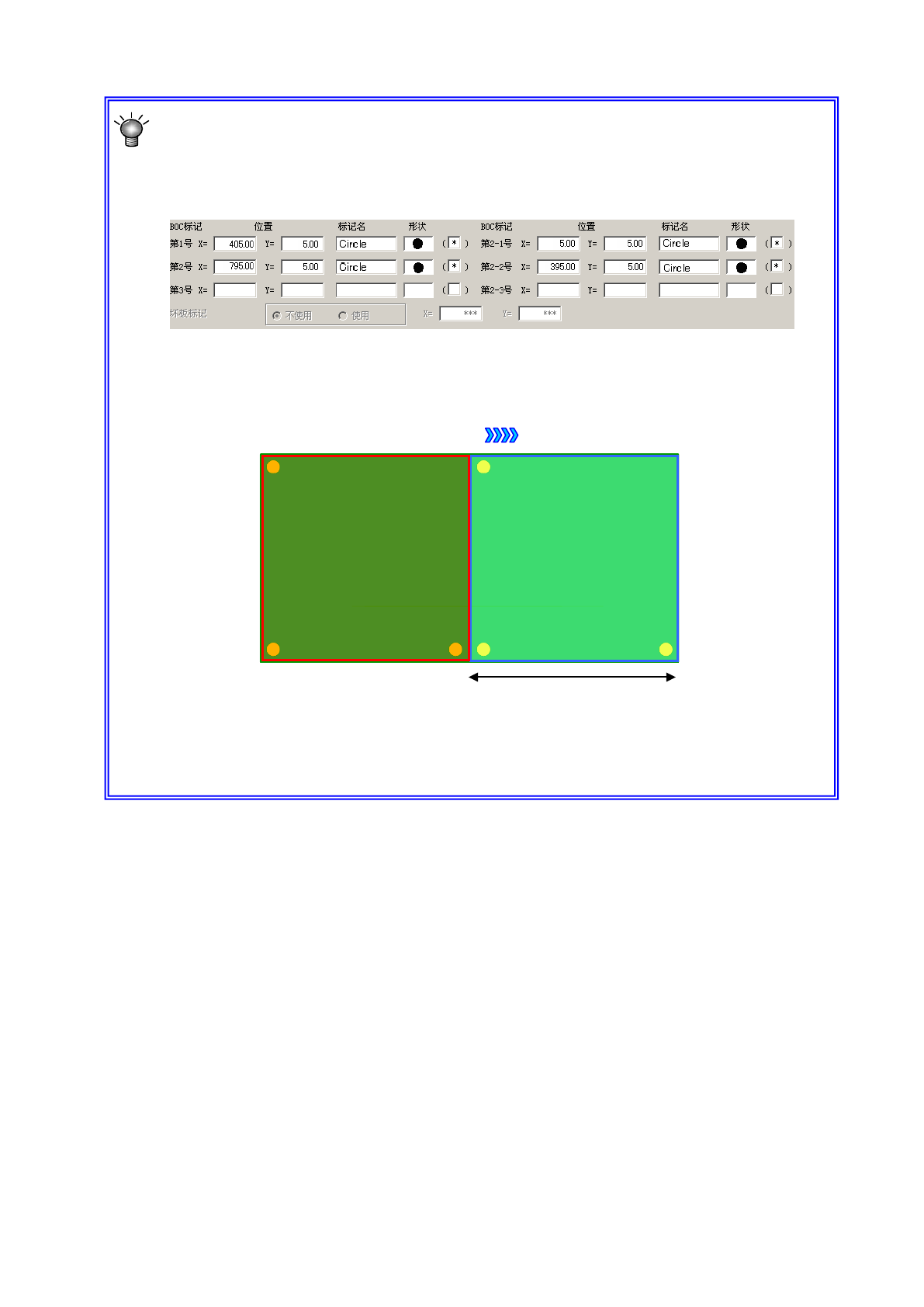

使用长尺寸基板对应（选购项）时
在对基板外形尺寸 X 超过规定尺寸的大型基板时，设置第 1 次夹紧贴片范围的 BOC 标记 (以
下称为第 1 号 BOC 标记)，和 第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2 号 BOC 标 记 ）。
例) 单板基板 从左→右传送，基板尺寸为 800mm 时，输入第 1 号 BOC 标记设置和第 2 号
BOC 标记设置。
传送方向
① 第
1
次
贴片区域
② 第
2
次
贴片区域
设备规格尺寸 M＝330 ㎜
L＝410 ㎜
L-Wide＝510 ㎜
XL＝610 ㎜
