第 1 部 基本编 第 4 章 制作生产程序
4-3-3-4-2 支撑台画面
在选择“传送设置”选项卡的状态下，选择“支撑台”选项卡时，会显示如下画面。
“支撑台”选项卡由“支撑台控制”项目组成。
“
支撑台控制
”
项目组的各项目内容如下所示。
(1)
不使用
/
使用
对是否使用在左/右站点支撑台控制中设置的内容进行选择。
◆
不使用
：不使用在左/右站点支撑台控制中设置的内容时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆
使用
：使用在左/右站点支撑台控制中设置的内容时，请选择此项。
(2)
基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.0～40.0（mm）。
(3)
推进量
输入支撑台上升时的偏移值｡
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
(4)
推进量（陶瓷）
輸入使用陶瓷基板期间支承台上升时的偏差值。
支撑销将按照设置的值向上方向推顶基板 ｡
可设置的值为 0.0～5.0（mm）。
(5)
上升加速度
设置支撑台上升时的加速度｡
(6)
下降加速度
设置支撑台下降时的加速度｡
4-36
第 1 部 基本编 第 4 章 制作生产程序
7mm
7mm
10mm
4-3-3-5 扩展坏板标记
在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
请在识别时伴随的 Head 的移动距离缩短，或是不可能制作到电路内的标记时使用。
输入使用扩展坏板标记时的各电路的坏板标记坐标。
选择“基板数据”各画面左下的“扩展坏板标记”选项卡时，显示如下画面。

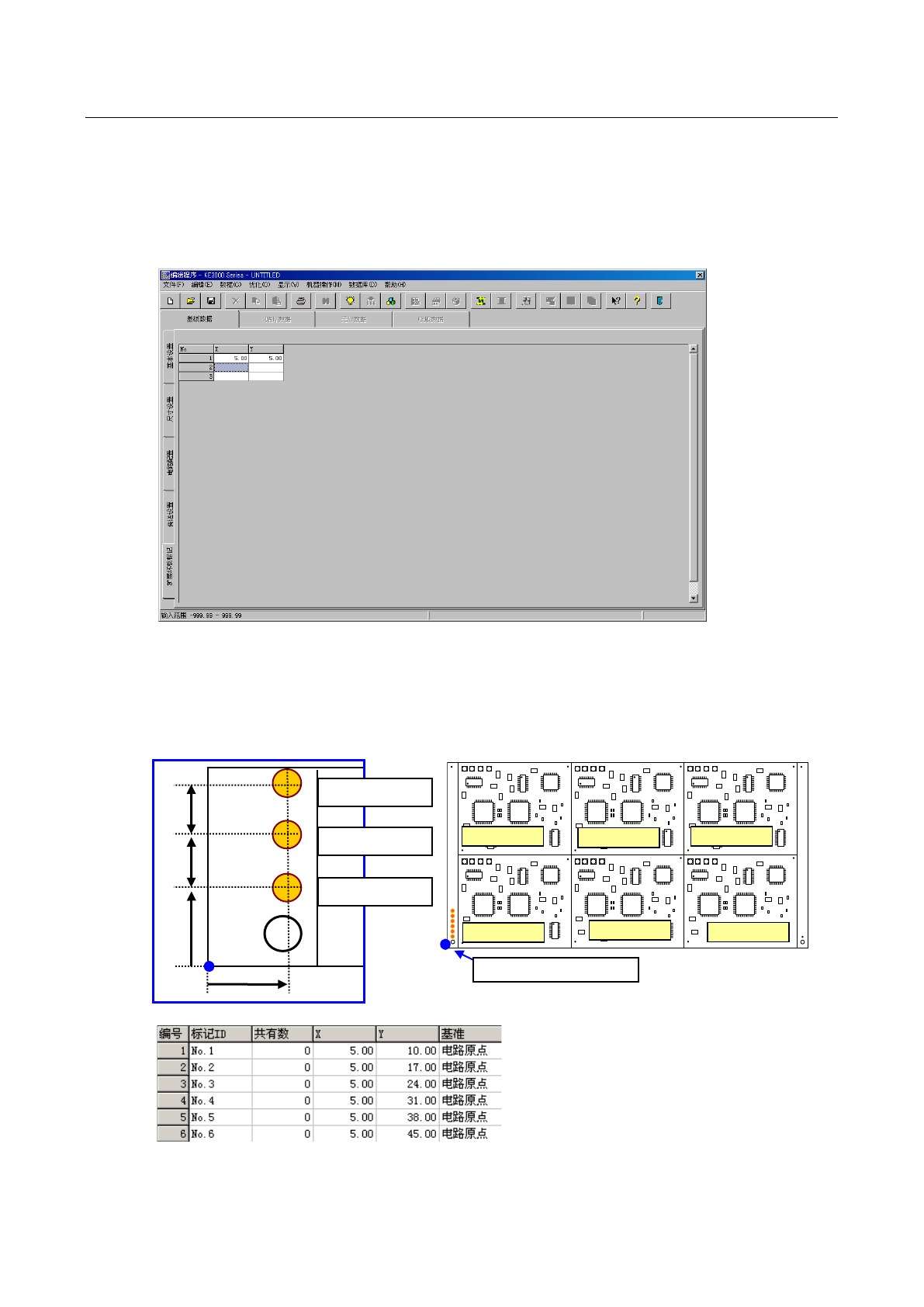

◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
电路
Ｎｏ.1
电路Ｎｏ.2
电路Ｎｏ.3
电路
Ｎｏ.4
电路Ｎｏ.5
电路Ｎｏ.6
基板位置基准(基板原点)
对应电路Ｎｏ.3
对应电路Ｎｏ.2
对应电路Ｎｏ.1
5mm
4-37
第 1 部 基本编 第 4 章 制作生产程序

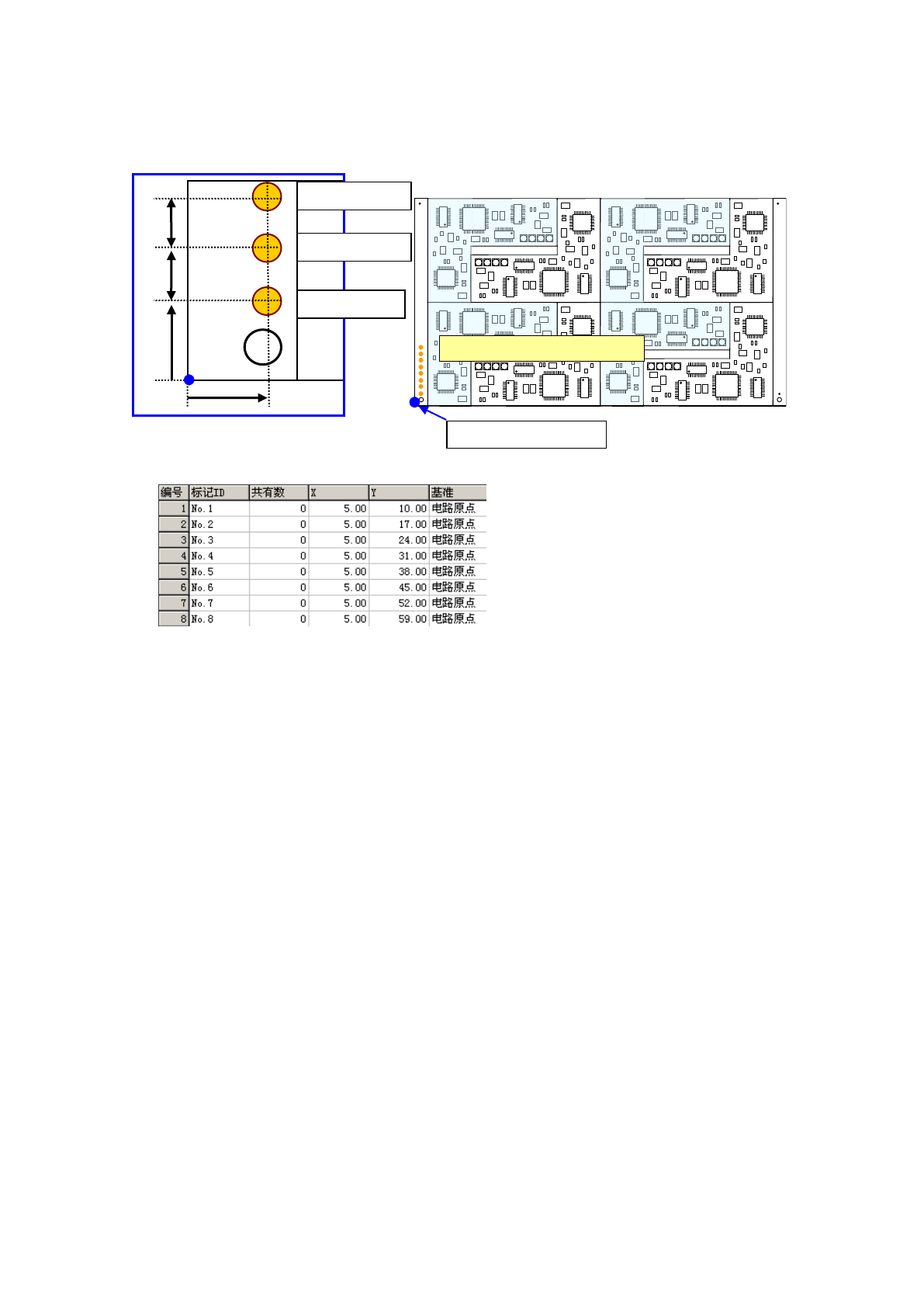

◆ 非矩阵电路板
按照电路配置中所设定的点论顺序。
顺序遵照电路配置的 No。
5mm
10mm
7mm
7mm
基板位置基准(基板原点)
对应电路Ｎｏ.1
对应电路Ｎｏ.2
对应电路Ｎｏ.3
4-38
