第 1 部 基本编 第 4 章 制作生产程序
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数
：与单板基板、多电路板无关，总点数最多可输入 10，000 点。
4-3-4-1 贴片数据画面的显示

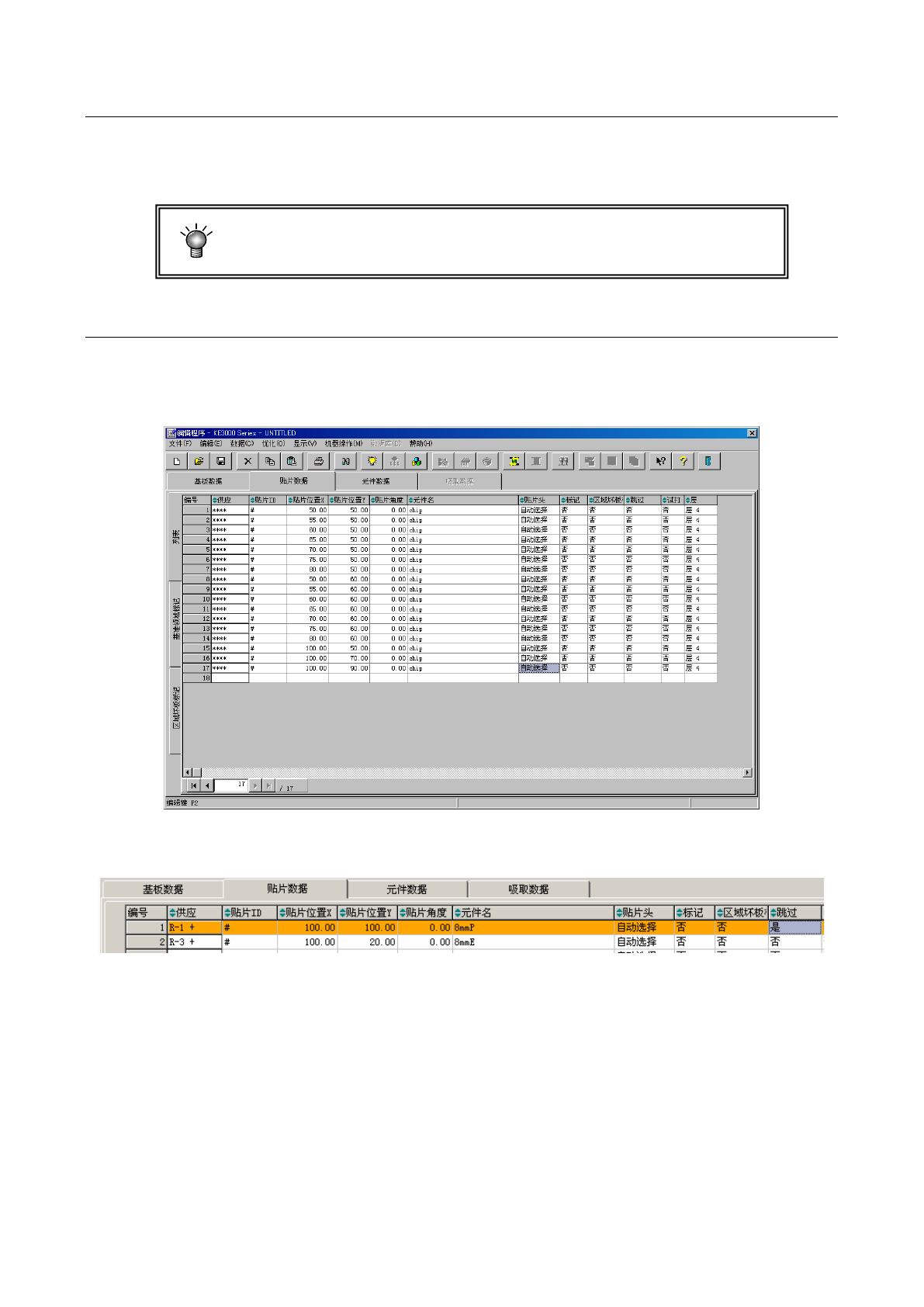

制作基板数据后，单击画面上方的“贴片数据”选项卡，可显示贴片数据制作画面(下图为制作完成
的示例)。
设置为跳过 (包含元件数据的跳过设置）时，显示会变为橙色，如下所示。
4-39
第 1 部 基本编 第 4 章 制作生产程序
4-3-4-2 制作贴片数据
输入“贴片ID”、“贴片位置X”、“贴片位置Y”、“贴片角度”、“元件名”。
在其他项目(Head、标记、区域坏板标记、跳过、试打、层)将自动输入初始值。
请仅对必要的项目进行变更。
另外，坐标位置是指从“基板数据”中决定的“基板位置基准（原点）”(多电路板时为基准电路的“电
路原点”)为起点的尺寸。
(1) 供应
显示打开贴片列表画面时的吸取位置。
未决定吸取位置时，显示“*”。
如果同一元件有多个供料器时，会根据优化决定吸取位置。
如果同一元件没有多个供料器时，则不进行优化也可决定吸取位置。
存在多个相同元件名的吸取数据时，显示第一个的吸取位置，并在其左侧附加‘+’。
不能在本字段进行输入。
(2) 贴片 ID
为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
输入本项后，会在输入默认值的项目里应用默认值，并进行显示 ｡
“贴片ID”最多可输入16个文字(仅限英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。
此时将自动输入“#”。
(3) 贴片位置 X、Y
输入贴片位置(X、Y)。有从键盘输入数值和示教输入两种输入方法，以及由FlexlineCAD进行数
据变换的方法。
※
示教时务必在完成
BOC
校准后进行。未实施
BOC
校准时，请设置操作选项
-
示教的「以
BOC
排列贴片位置」
尺寸是指从“基板数据”中决定的“基板位置基准（原点）”(多电路板时为“电路原点
”)到贴片位置的
(坐标中心)尺寸。
・输入绝对位置 直接输入的值为绝对值。
可在输入的数字前面加上 + 或 - 。
・输入相对位置 在输入数字前加上 ++，输入结果为光标所在字段的值加输入值。
在输入数字前加上 --，输入结果为光标所在字段的值减输入值。
在输入数字前加上 +=，输入结果为光标所在字段上一行字段的值加输入值。
在输入数字前加上 -=，输入结果为光标所在字段上一行字段的值减输入值。
(注)++、--、+=、-=之间不要加入空格。
4-40
第 1 部 基本编 第 4 章 制作生产程序
(4) 贴片角度
以“元件数据”的“元件供应角度”为基准，输入贴片角度。(参见4-3-5-2-2的(3)章节)
(5) 元件名
输入元件名称(最多60个字符)。
输入元件名，制作元件数据。
或在输入元件名时，如果设置为使用数据库，则在数据库查找，查找到相同元件名时，则将元件
数据读入到程序中 ｡
大写字符、小写字符将作为相同的数据处理，但显示时会区别显示 ｡
如果在数据库中已有注册，会替换为已注册的字符 ｡
(新建时按照输入，如果已有时，则显示已有的名称。)
设置 MDS（选项）时，请将供给元件的名称设置为与 MDS 的存储器所设置的元件名相同。
如果元件名设置错误，则可能出现供给错误元件等的生产异常情况。
有关设定，请参考 MDS 附带的『DF01 适用说明书』。
(6) Head
指定在贴片时使用的Head。
可从弹出菜单中选择按输入顺序生产时使用的Head。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的Head。
选择Head时，请按编辑键(键盘的“F2”键)或鼠标的右键，从弹出菜单中选择。
此外，在选择多行时，如果从弹出式菜单中指定，则被选中行的所有设置都将随之被改变。
（下图为选中多行的示例）
自动选择 ： 自动选择使用的 Head。
Head１ ： 指定 Head1。
Head２ ： 指定 Head2。
Head３ ： 指定 Head3。
Head４ ： 指定 Head4。
Head５ ： 指定 Head5。
Head６ ： 指定 Head6。
R ： 指定 RHead。(仅 KE-3020V/3020VR)
4-41
