第 1 部 基本编 第 4 章 制作生产程序
“
画面显示内容
”
·标记 ID ： 输入标记 ID。最多可输入 8 个半角文字。
省略时将自动分配。
·共有数 ： 显示当打开区域标记画面时的，参照标记群组的贴片数据点数。
但不能编辑。
·标记 1(2，3)X ： 输入标记的 X 坐标。
·标记 1(2，3)Y ： 输入标记的 Y 坐标。
·标记名 ： 输入标记的名称。
·标记 1(2，3)TI ： 显示标记的图像数据获得情况。
当光标在该字段时，可进行示教或图像拷贝。
上述项目，如果是通过「浏览」打开时，不能编辑。「浏览」打开时，会按行选择模式显示。
“
操作按钮
”
·选择 ： 选择列表中焦点所在的标记群组(设置为贴片数据)后，返回贴片列表画面。
·确定 ： 保存已编辑的数据，返回贴片列表画面。此时标记群组不被选择。
·取消 ： 忽略编辑内容，返回贴片列表画面。
当点击选项卡或按F9键，区域标记画面消失时，将不进行与贴片数据的链接设置，并返回贴
片列表画面。
由于设置的区域标记比 BOC 标记更靠近贴片元件，通过使用区域标记，可
提高贴片精度。但在进行标记识别时较花时间，生产节拍会变慢。
注意
当有标记的 CAD 数据(设计值)时，请绝对不要进行示教。否则贴片会有
偏差。
使用区域标记的元件的贴片坐标与 BOC 标记无关。
此时的 BOC 标记成为寻找
区域标记的基准坐标。
因此，当发生贴片偏移时，请直接校正并调整
区域标记或贴片坐标(X、
Y)。
4-44
第 1 部 基本编 第 4 章 制作生产程序
(8) 区域 BM（区域坏板标记）
对贴片时是否跳过区域坏板标记进行设置。
默认设置为[No](不使用)｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
区域坏板标记，可以用 1 组标记数据管理多个贴片数据(贴片点)。
（1 组 1 个的标记）
1)
显示内容（选项）
可选择的项目
“No” ：不使用
标记 ID ：使用
2)
变更选项
要变更使用／不使用的状态时，在要变更贴片数据的“区域坏板标记”输入字段里点击鼠标右键，
从弹出菜单中进行选择输入｡
但若在贴片数据中选择多行后，显示上述菜单时，不显示“编辑”。
3)
制作标记数据

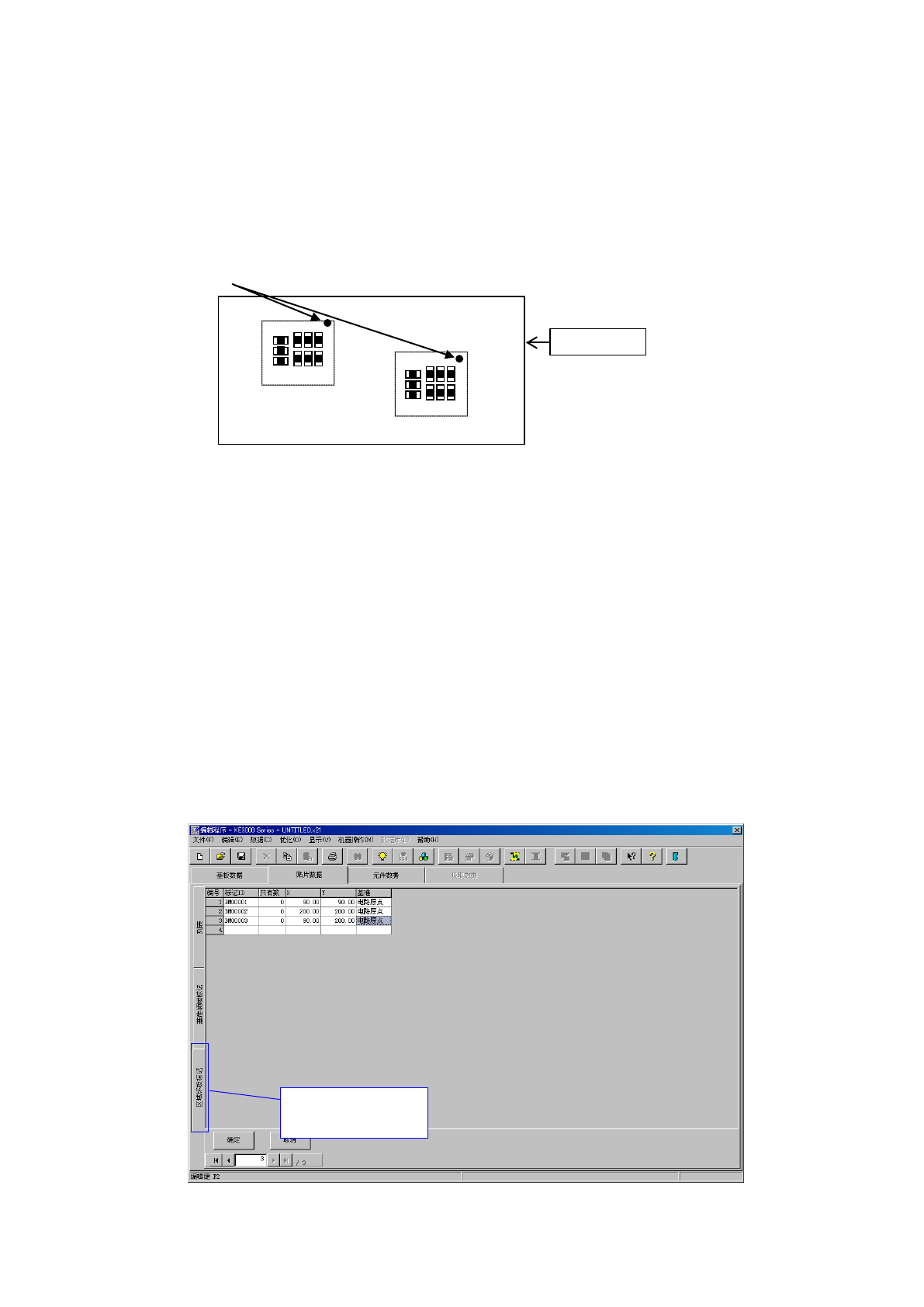

选择区域坏板标记选项卡，打开区域坏板标记编辑画面。
在贴片数据的列表画面上，按下“F9”键，或从弹出菜单中选择“编辑”、“浏览”，也可打开该画面。
在区域坏板标记列表中，显示已注册的区域坏板标记的列表。
区域坏板标记
基板
区域坏板标记页
4-45
第 1 部 基本编 第 4 章 制作生产程序
从中选择要使用的区域坏板标记。
要注册新的标记时，使光标移动到未输入的行，输入区域坏板标记的 X 坐标、Y 坐标、基准。
区域坏板标记编辑画面可通过以下方法打开。各显示模式有不同的处理内容。
动作
画面的模式
选择区域坏板标记弹出菜单的「编辑」时
编辑、选择模式
选择区域坏板标记弹出菜单的「浏览」时
选择模式
点击区域坏板标记选项卡时
编辑模式
单元格有标记、双击时
选择模式
画面的模式
处理内容
选择模式
注册贴片数据使用的区域坏板标记数据。
列表上的光标按行选择状态进行显示。
「确定」按钮显示浅色。
编辑模式
可输入及注册区域坏板标记的坐标等。
不显示「选择」按钮。
编辑、选择模式
可同时选择和编辑。
“画面显示内容”
·标记 ID ：输入标记 ID。最多可输入 8 个半角文字。
省略时将自动分配。
·共有数 ：显示打开区域坏板标记画面时的，参照区域坏板标记的贴片数据点数。
但不能编辑。
·X ：输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 X 坐标。
·Y ：输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 Y 坐标。
·基准 ：选择是以电路原点（电路位置基准）为坐标的基准位置；还是以基板原点(基
板位置基准)为坐标的基准位置。
当光标位于「基准」，选择了多行时，从弹出菜单里选择后，所选择的全部记录会被设置为相同的
值。
(注) 即使是单板基板也可选择电路基准。这时，要设置起始于基板原点的坐标。
可通过示教取得 X 及 Y 的坐标值。
上述如何一个项目通过「浏览」打开时，均不能编辑。「浏览」打开时，会按行选择模式进行显示。
“操作按钮”
·确定 ： 保存已编辑的数据，返回贴片列表画面。
这时不设置标记组的使用。
·取消 ： 忽略编辑的内容，返回贴片列表画面。
当点击贴片列表选项卡，区域坏板标记画面消失时，将不进行与贴片数据的链接设置，并返
回贴片列表画面。
坏板标记的颜色与基板必须有明显的区别，其直径也应在 2.5mm 以上。另外，使用
识别坏板标记所需时间，将使节拍时间相应延长。
4-46
