第 1 部 基本编 第 4 章 制作生产程序
(7)
定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的 ｡
元件类型
激光
图像
元件类型
激光
图像
方形芯片
○ ×
TSOP2
○ ○
方形芯片
(LED)
○ ×
BGA
○ ○
圆筒型芯片
○ ×
FBGA
× ○
铝电解电容
○ ○
QFN
○ ○
SOT
○ ×
外形识别元件
× ○
微调电容器
○ ×
通用图像元件
× ○
网络电阻
○ ×
单向引脚连接器
○ ○
SOP
○ ○
双向引脚连接器
○ ○
HSOP
○ ○
Z
形引脚连接器
○ ○
SOJ
○ ○
扩展引脚连接器
× ○
QFP
○ ○
J
引脚插座
○ ○
GaAsFET
○ ○
鸥翼式插座
○ ○
PLCC
○ ○
带减震器的插座
○ ○
PQFP
○ ○
其他元件
○ ×
TSOP
○ ○
(8) “
确定
”
按钮、
“
取消
”
按钮
按“确定”按钮：保存已编辑的内容，退出表格画面。
按“取消”按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
对话框），与按“确定”按钮时的处理相同。
4-54
第 1 部 基本编 第 4 章 制作生产程序

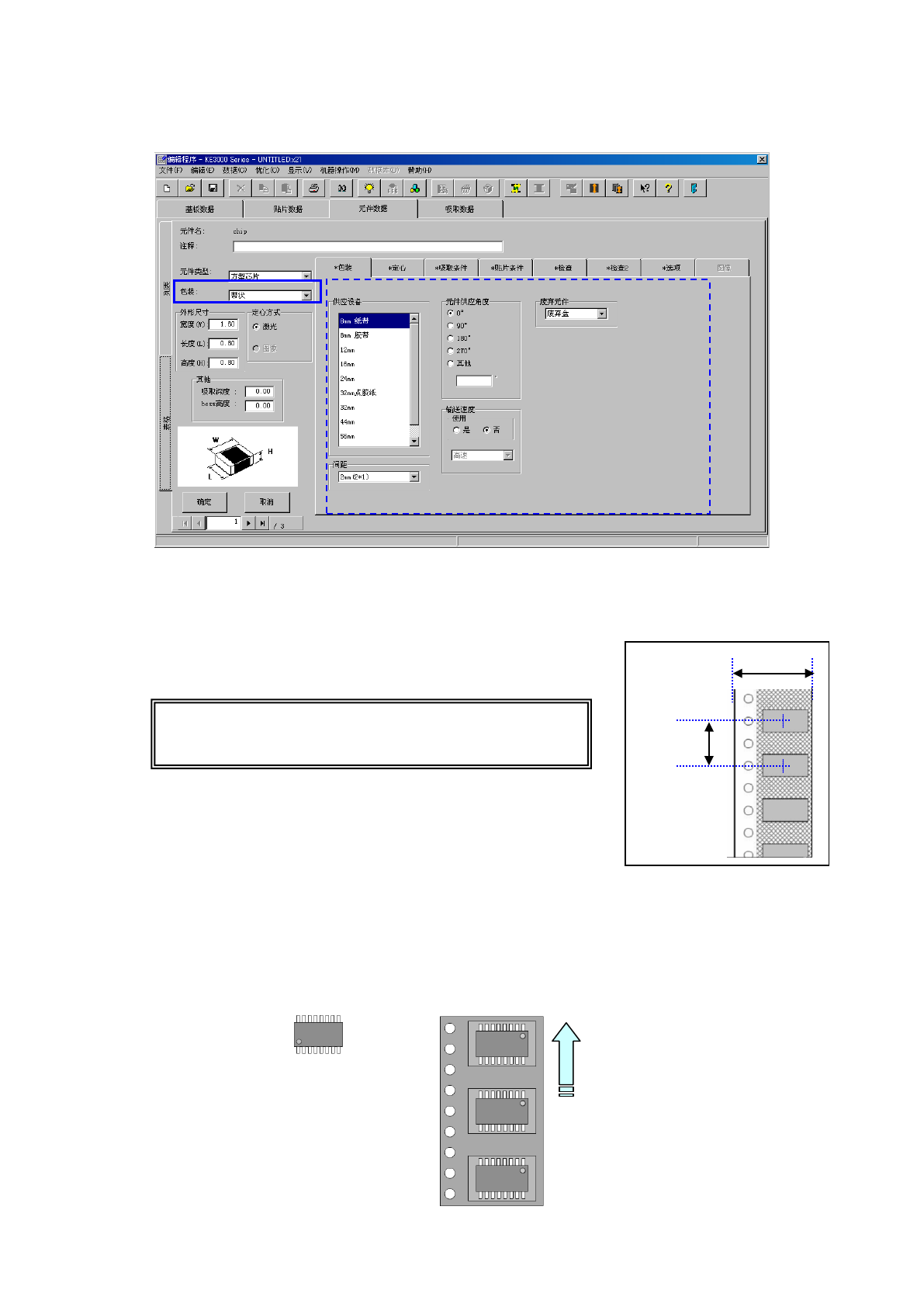

4-3-5-2-2 包装
(1)
带状的输入方法
1) 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择１个。
2) 间距
选择带子的传送间距。
当带子为 12mm～88mm 时，请根据带状供料器的传送间
距来设置元件数据的间距。
例） 将 12mm 的带子以 8mm 的间距传送时
8mm(4*2) 间距＝8mm （传送量 4mm×2 回）
有关带状供料器的设置，请参见“带状供料器使用说明书”。
3) 元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
选择“其他”时，请在编辑框内输入角度 ｡(0°～ 359.9875°)
传送方向
角度定义
0
°
供应角度
180
°
带
宽
间 距
4-55
第 1 部 基本编 第 4 章 制作生产程序
※
JUKI
的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0°
90°
180°
270°
方形芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
4-56
