第 1 部 基本编 第 4 章 制作生产程序

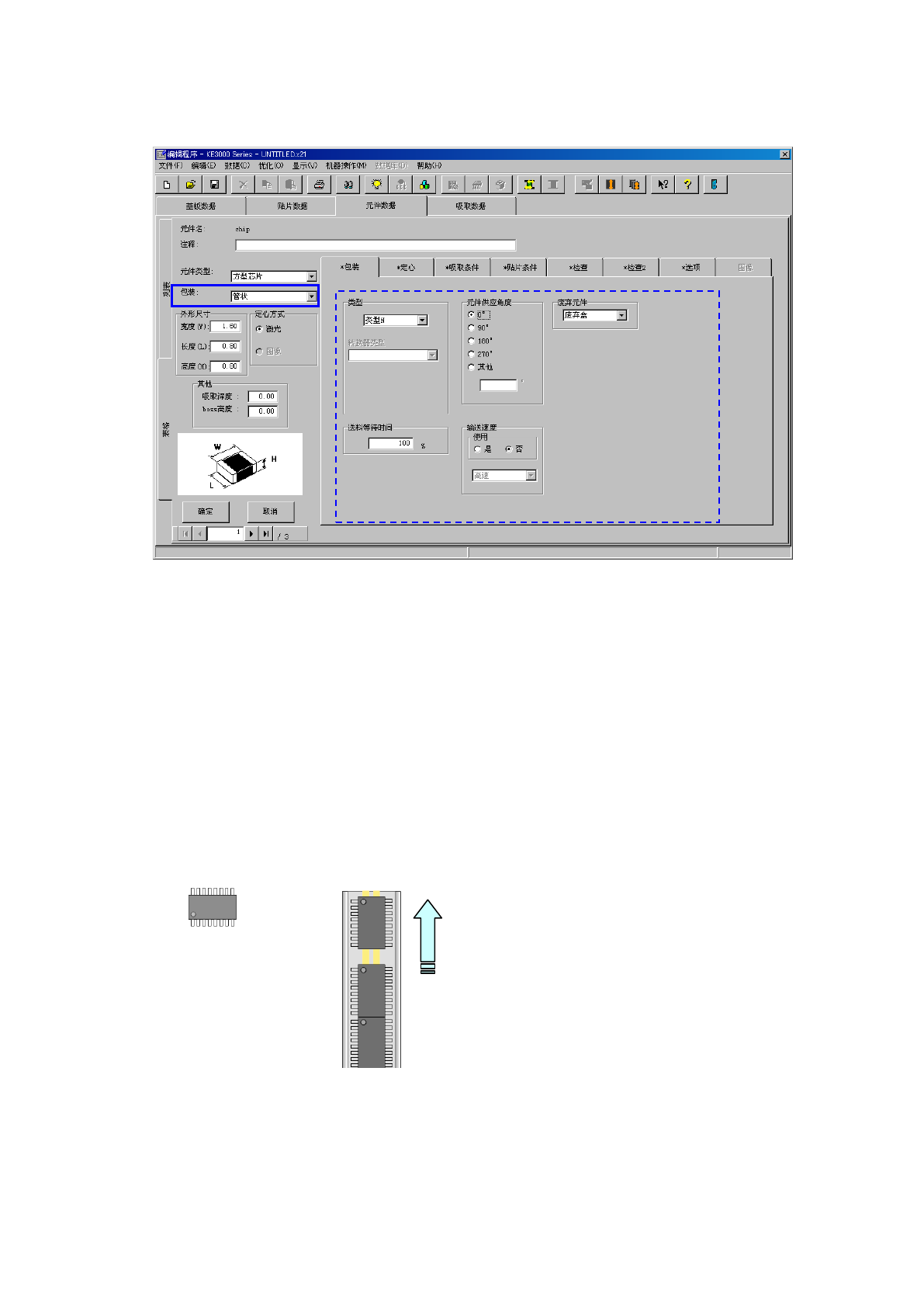

(2) 管状的输入方法
1) 类型
选择管状供料器的类型。
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势的倾斜角度。
详细内容请参见“
（１）带状的输入方法
※
JUKI
的元件供应角度定义
”。
要输入其他数据时，请在编辑框内输入角度 ｡(0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见“
（
1
）带状的输入方法
的废弃元件
”。
传送方向
角度定义 0°
供应角度 270°
4-59
第 1 部 基本编 第 4 章 制作生产程序
（3）

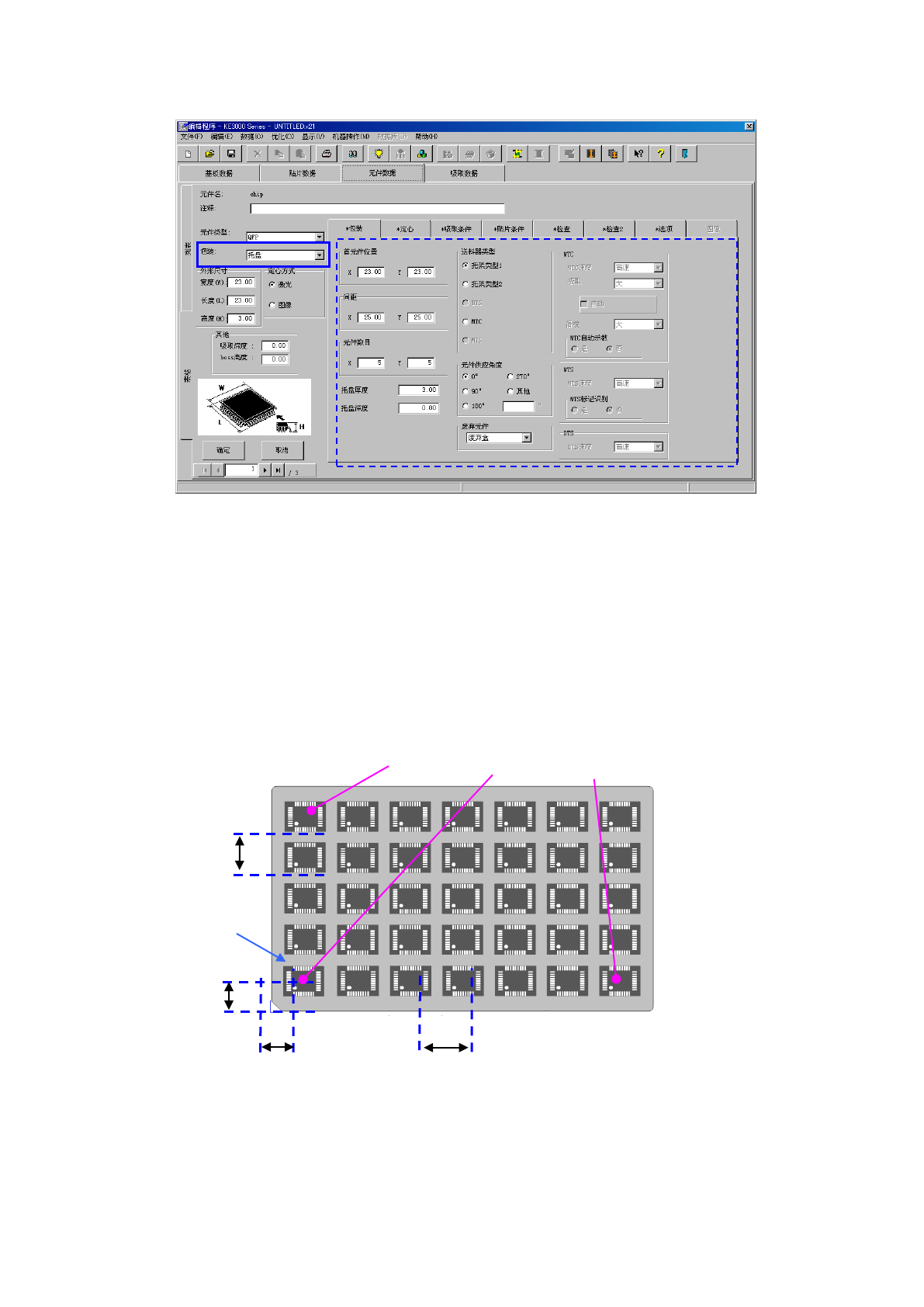

托盘的输入方法
1) 首元件位置
输入从托盘外形到首元件的元件中心位置的尺寸(X、Y)。
2) 间距
输入元件的间距(间距X、间距Y)。
3) 元件数
输入横向、纵向的元件数(Xn、Yn)。
若决定了吸取数据/供应位置，则吸取数据显示为托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元件位置 X
首元件位置 Y
首元件
间距 X
间距 Y
（X
2
,Y
2
）
（X
1
Y
1
）
（X
3
Y
3
）
4-60
第 1 部 基本编 第 4 章 制作生产程序

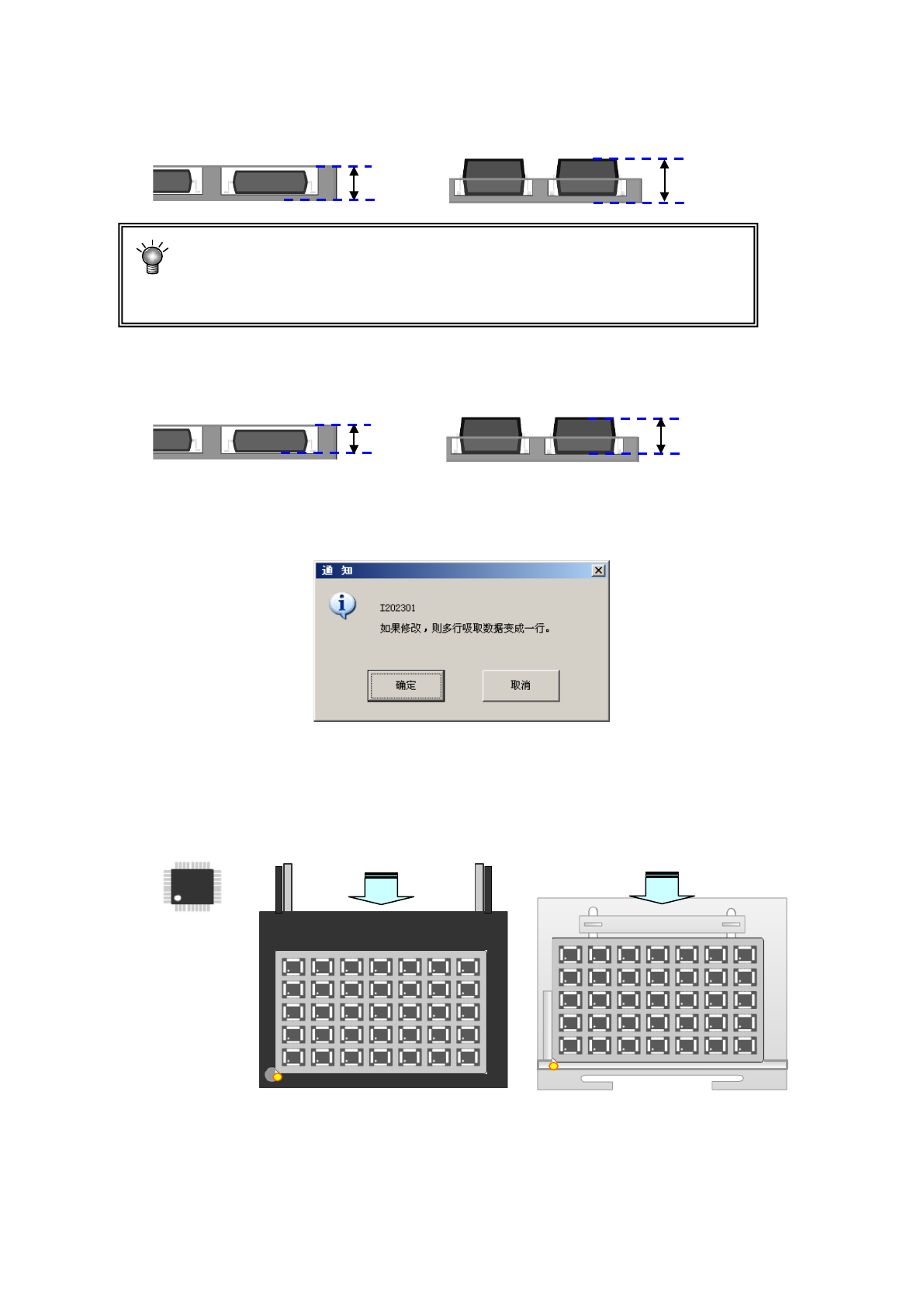

4) 托盘厚度
输入包括元件在内的托盘背面到表面的托盘厚度 T。
如果MTC/MTS上的托盘厚度T超过9mm时，该层上不能安装托盘底座。
（TR6SNV除外）
托盘厚度T的最大尺寸，在MTC上为15mm、MTS上为23mm。
5) 托盘深度
输入托盘的深度。
6) 元件供应装置
从“托架”、“DTS”、“MTC” 、MTS”、“MDS”（选项）中选择供给装置。
使用 MDS 时，不能选择其他的托盘供给装置。
如果吸取数据有多个输入的元件的供应发生了变更时，会显示如下提示信息 ｡
7) 元件供应角度
以 JUKI 的元件供应角度为 0°，输入托盘上的元件包装姿势倾斜的角度。
详细内容请参见（1）带状的输入方法
※
JUKI的元件供应角度定义。
选择其他时，请在编辑框内输入角度 ｡(0°～ 359.9875°)
8) 废弃元件
对在定心时发生识别错误时，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见（1）带状的输入方法 的废弃元件。
角度定义
0
°
从后侧台架供应
供应角度 180°
向 MTC,MTS,MDS 供应
供应角度 0°
托盘深度
托盘深度
托盘厚度 T
托盘厚度 T
4-61
