第 1 部 基本编 第 4 章 制作生产程序 4) 识别引脚种类 对连接器元件， 通常需要识别所 有引脚，如只 能识别两端的引 脚 , 或两端 有引脚以外的发 光物时， 只能分别按 :“ 仅对两端引脚 ” 进行识别 , 或把发光 物体假定为引 脚，将两端引 脚除外进行识别 。 项目 内容 所有引脚 将所有引脚作为 识别对象。 仅对两端引脚 从引脚两端开始 指定识别引脚的 范围。 两端引脚除外 从引脚两端开始 指定不识别引脚 的范围。 指…
第 1 部 基本编 第 4 章 制作生产程序
d )
开始
/
缺少
（下、右、上、左）
各边的引脚有欠缺时，要输入欠缺的信息。
欠少信息可分别在4个方向上设置，1个方向最多可设置3处，
各个面上计算引脚的方向如下图所示。
例）
e)
弯曲度
为了检查引脚水平方向的弯曲，设置检测水平值。
该值是相对于引脚间距的引脚弯曲率。通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
引脚弯曲检测水平
用 使用选项的共面功能来检查引脚的垂直方向(引脚悬浮检查)。
3)
引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
上
下
左
右
下边 引脚数 15（含缺少数）
开始１ 3 （从 3 号开始）
缺少１ 2 （缺少２个）
开始２ 7 （从 7 号开始）
缺少２ 3 （缺少 3 个）
开始３ 12 （从 12 号开始）
缺少３ 2 （缺少 2 个）
ΔＬ
Ｌ
4-94
第 1 部 基本编 第 4 章 制作生产程序
4)
识别引脚种类
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光物时，
只能分别按:“仅对两端引脚”进行识别,或把发光物体假定为引脚，将两端引脚除外进行识别。
项目
内容
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外
从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚根数，指
定识别范围。
元件种类 识别图案
引脚数输入范围
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。
<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 两端引脚除外：以指定的两端引脚根数以外的引脚为识别对象
※请在引脚数里输入作为识别对象的引脚数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别 识别
不识别外侧引脚
识别
识别
识别 识别
4-95
第 1 部 基本编 第 4 章 制作生产程序
5)
控制
对进行图像识别时要使用的摄像机、照明等进行设置。通常设置为初始值，因此无需进行变更。设
置的详细情况请参见“4-3-5-2-10 控制”。

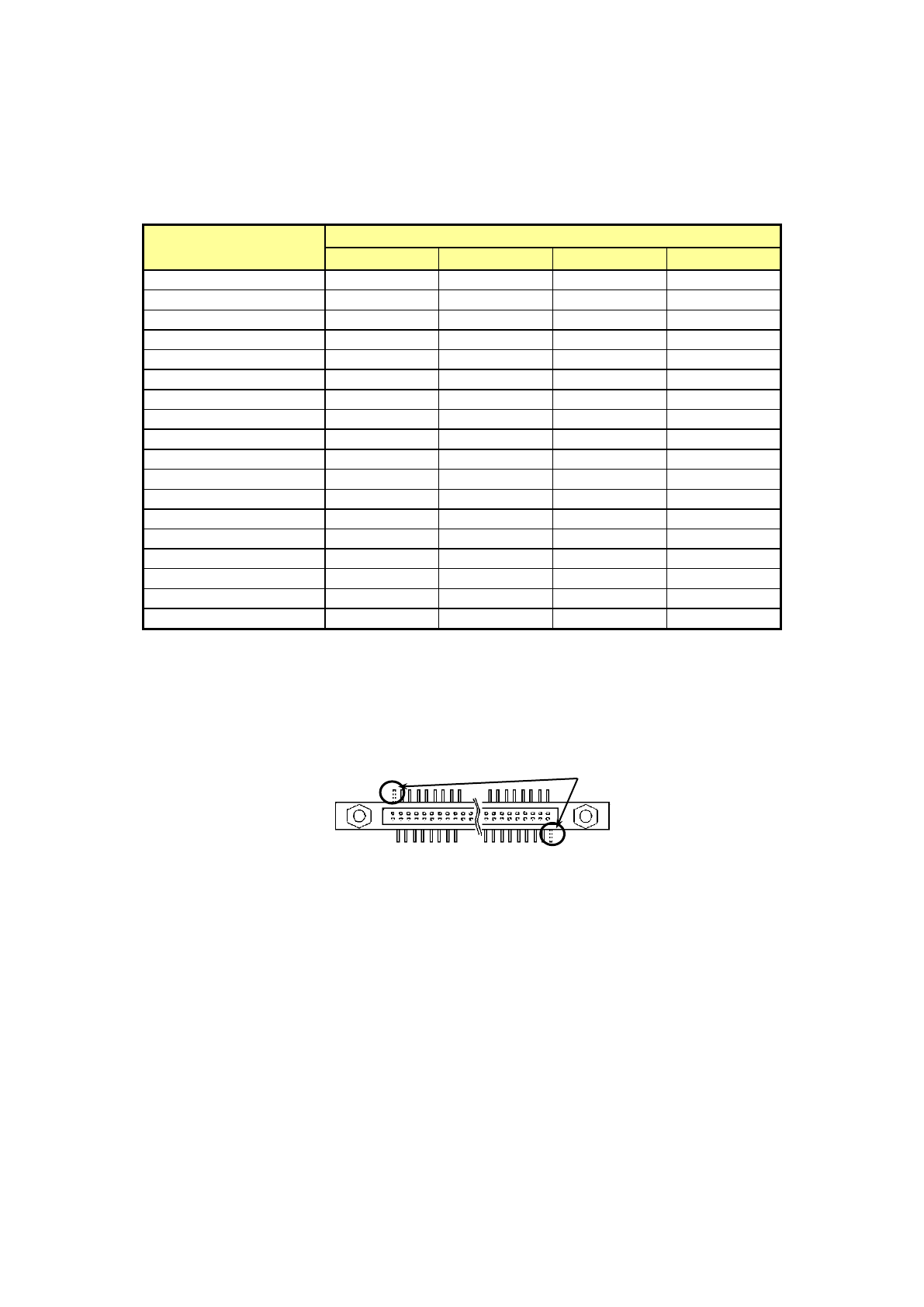

※引脚元件类型的各输入设置范围
元件种类
设置范围
引脚间距
mm
引脚长度
mm
引脚宽度
mm
引脚数
(
个
)
铝电解电容
—
0.14-15
0.12-1.5
—
SOP
0.2-2.54
0.14-3.0
—
7-255
HSOP
0.2-2.54
0.14-3.0
—
7-128
SOJ
0.3-2.54
0.14-3.0
—
7-128
QFP
0.2-2.54
0.14-3.0
—
7-255
GaAsFET
—
0.14-15.0
0.12-1.5
—
PLCC(QFJ)
0.3-2.54
0.14-3.0
—
7-128
PQFP(BQFP)
0.2-2.54
0.14-3.0
—
7-255
TSOP
0.2-2.54
0.14-3.0
—
7-255
TSOP2
0.2-2.54
0.14-3.0
—
7-255
QFN
0.2-5.0
0.2-3.0
0.12-3.0
1-255
单向引脚连接器
0.2-2.54
0.14-3.0
—
2-255
双向引脚连接器
0.2-2.54
0.14-3.0
—
2-255
Z
引脚连接器
0.2-2.54
0.14-3.0
—
2-255
扩展引脚连接器
0.2-2.54
0.14-3.0
0.12-2.2
2-255
J
引脚插座
0.3-2.54
0.14-3.0
—
7-128
鸥翼形插座
0.3-2.54
0.14-3.0
—
7-128
带减震器的插座
0.3-2.54
0.14-3.0
—
7-128
(注 1) 不足 0.4mm 的引脚间距需使用高分辨率 VCS。此外，不足 0.4mm 时的最大外形尺寸为□24mm。
(注 2) Z 引脚连接器以下底边引脚在右侧有半间距弯曲(俯视图)为前提。
如果表面引脚向右位移，请在上边左侧与下边右侧各指定 1 根欠缺引脚。
(注 3) 连接器可设置的最少引脚根数为 2 根以上，但不足 4 根的引脚根数无法确保精度。
按 2 分割识别时，最少引脚数量为 14，3 分割识别时的最少引脚数量为 21。
(注 4) 关于分割识别
·
仅标准
VCS
适用于连接器的分割识别。
·
铝电解电容器、
GaAsFET
、
PLCC(GFJ)
、
SOJ
、
HSOP
、
J
引脚插座、鸥翼形插座、带减震
器插座、
QFN
、扩展引脚连接器无法进行分割识别。
(注 5) 关于 QFN 的引脚数
·４边中至少要有１边的引脚数在２根以上，其他３边的引脚数在１根以上。
欠缺引脚
