第 1 部 基本编 第 4 章 制作生产程序 2) 球信息 a) 宽度 输入球的宽度（ 直径） 。 ｂ ) 引脚（数） （下、右、上、 左） 输入相对各个边 外围的球数。 即使外围有欠缺 的球时，也请输 入假定无欠缺 状态时的数目。 ｃ ) 开始（忽略始） / 缺少（忽略数） （下、右、上、 左） 如果各边的外围 的球有缺少时， 要输入欠缺少 的信息。 缺少信息可分别 在 4 个边上设置， 1 个方向最 多可设置 3 处。 数 开始 1…
第 1 部 基本编 第 4 章 制作生产程序
（２）元件种类 球元件时

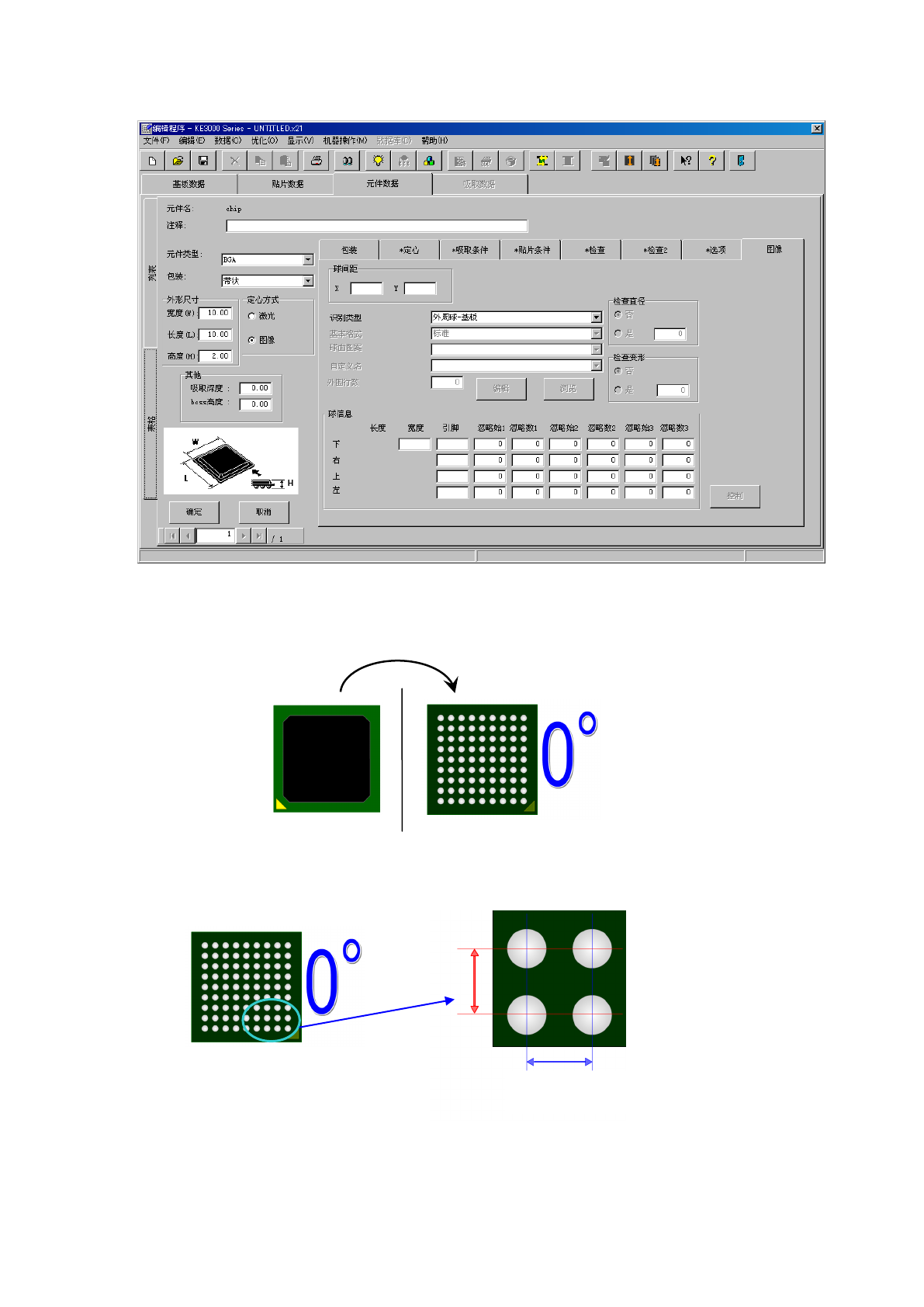

※球元件的图像数据时，要按元件的仰视图制作数据。
请按仰视图看到的球的各种信息进行设置。
1)
球间距

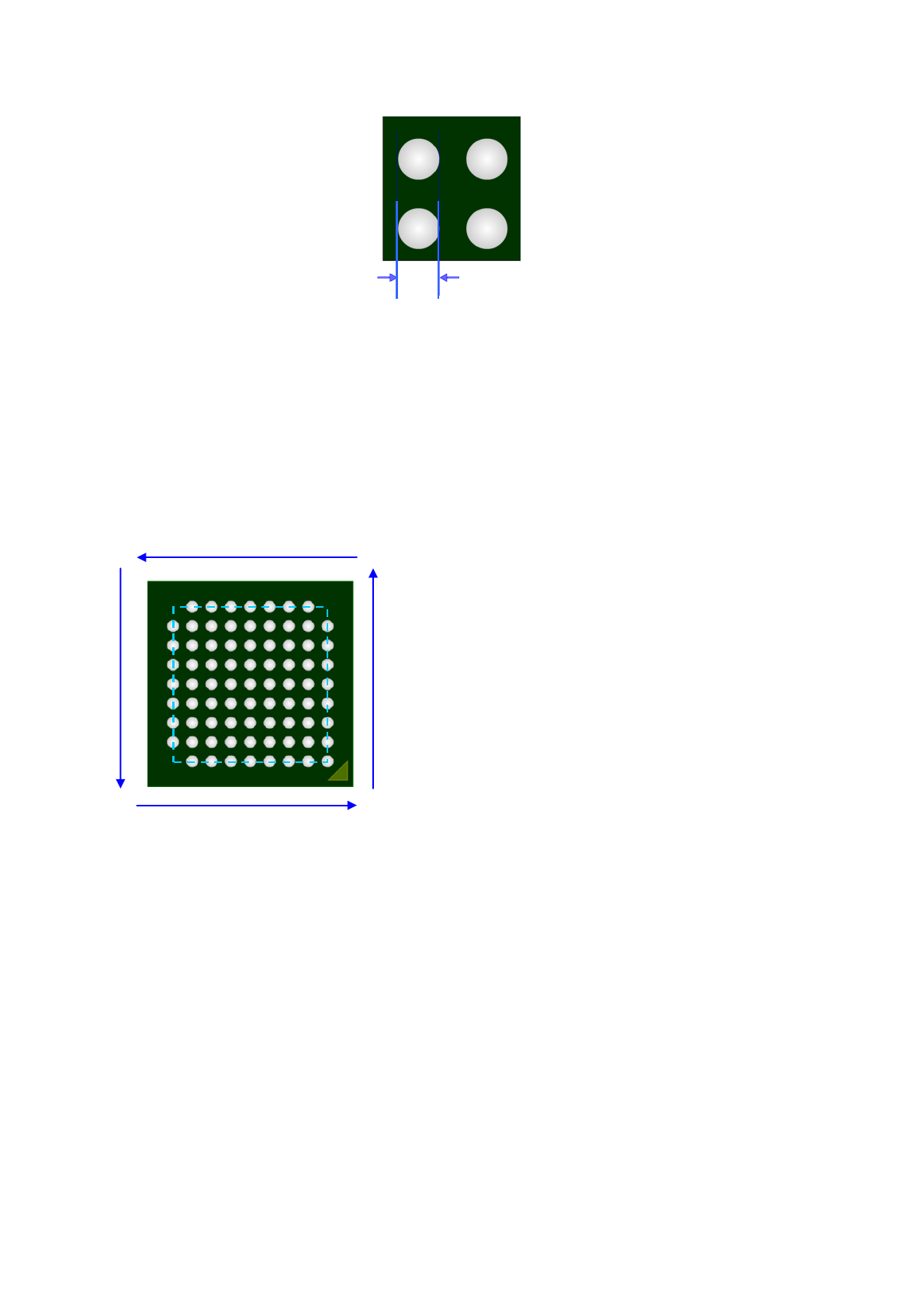

输入球之间的尺寸（Ｘ、Ｙ）。
Ｙ
俯视图 仰视图
球之间的间距
Ｘ
4-97
第 1 部 基本编 第 4 章 制作生产程序
2)
球信息
a)
宽度
输入球的宽度（直径）。
ｂ
)
引脚（数）
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ
)
开始（忽略始）
/
缺少（忽略数）
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺少的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２
)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
4-98
第 1 部 基本编 第 4 章 制作生产程序
3)
识别类型
选择识别对象范围（仅外围、全部），以及模部的类型（基板、陶瓷）。
LGA 元件时，要选择「所有 Land」。
选择项目
识别范围
类型
外周
——
基板
仅识别外周的球。
(仅 BGA 可以选择)
模部为基板（发黑）的元件
外周——陶瓷 模部为陶瓷（发白）的元件
所有球——基板
识别元件内的所有球
模部为基板（发黑）的元件
所有球——陶瓷 模部为陶瓷（发白）的元件
无球
识别元件内的所有垫片
模部为基板（发黑）的元件

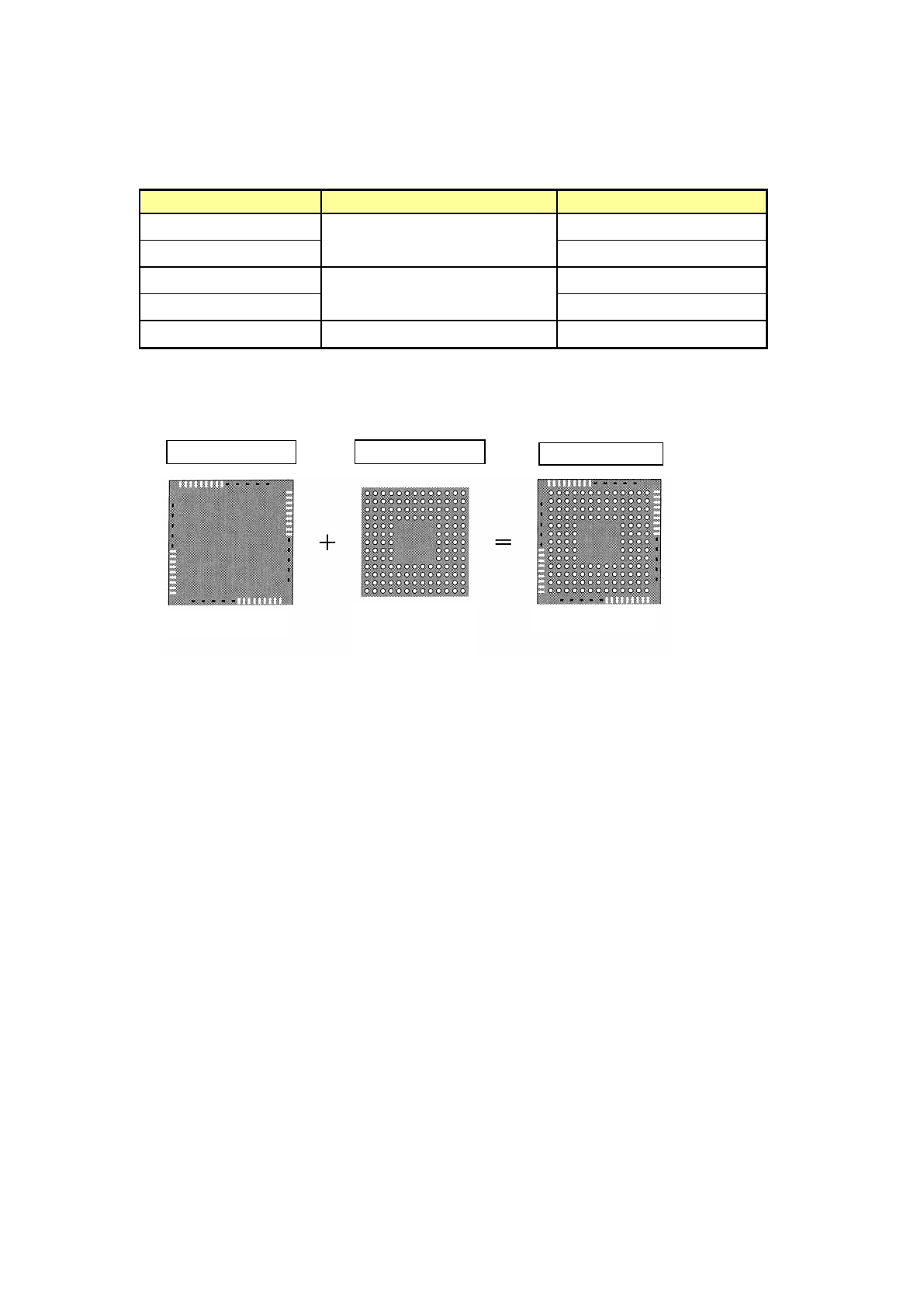

选择「所有球」时，通过对「基本格式」及「球面图案」进行设置，可设置识别图案。
基本格式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
