第 1 部 基本编 第 4 章 制作生产程序 ｂ ) 编辑 球面图案 进行球面图案的 新建、编辑。 可从 “ 浏览 ” 的 “ 球面图案列表 ” 中选择已制作的球 面图案。 最多可注册 16 个图案。 图标 / 按钮 说明 ① 对球逐个进行编 辑。 左击为制作球面 ，右击为制作索 引标记（※ 1 ）。 ② 用鼠标指定范围 , 一次性制作。 ➂ 可以选择在指定 范围制作时 , 制作的图案。 ④ 显示在球面图案 制作范围内选择 的区域。 ⑤…
第 1 部 基本编 第 4 章 制作生产程序

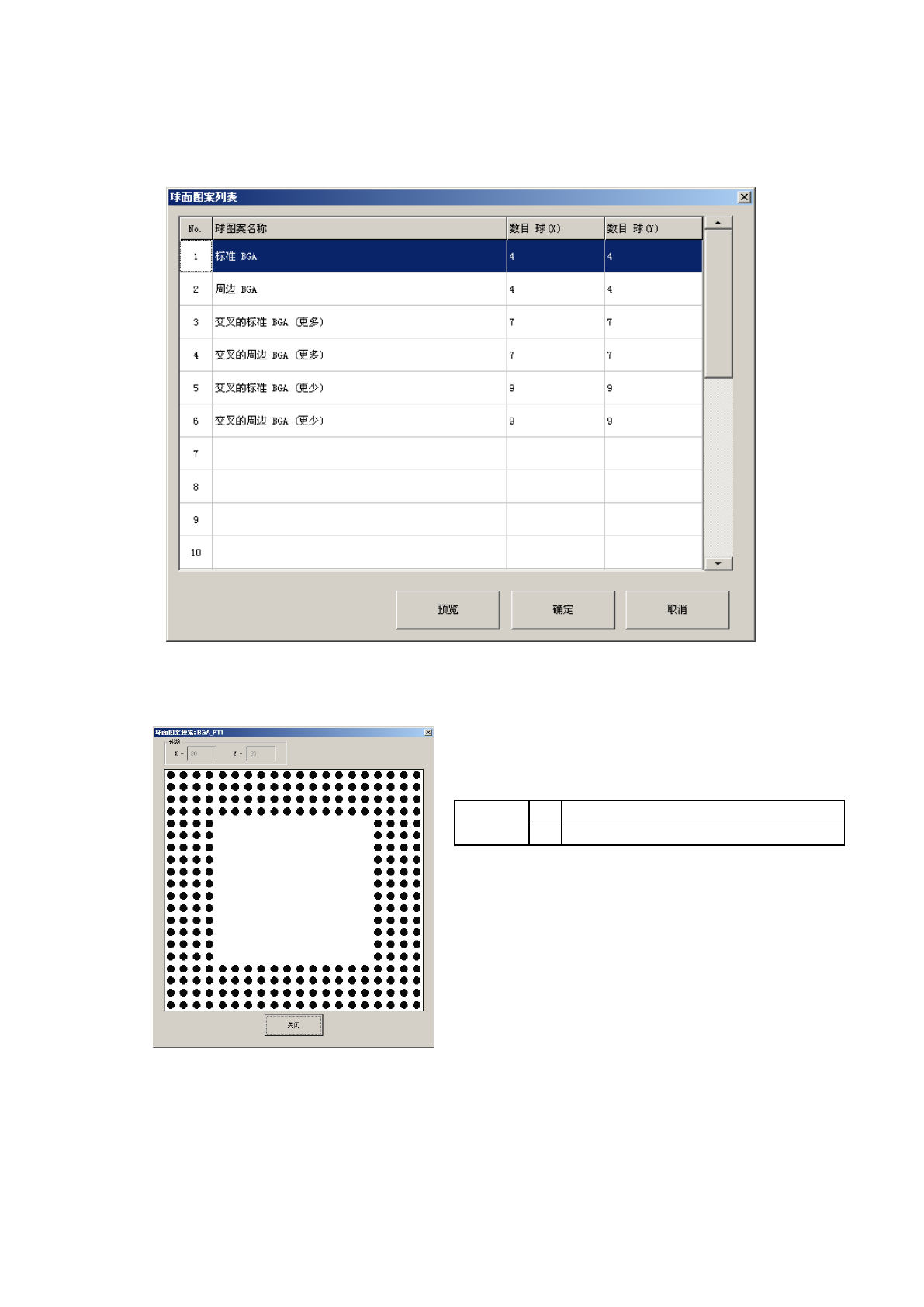

a ) 浏览球面图案
选择“浏览”后，可显示如下球面图案列表。
双击所要设置的球面图案，或选择球面图案后按下“确定”按钮。
●球面图案的预览对话框显示例
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
按下“关闭”，返回球面图案列表对话框。
4-102
第 1 部 基本编 第 4 章 制作生产程序
ｂ

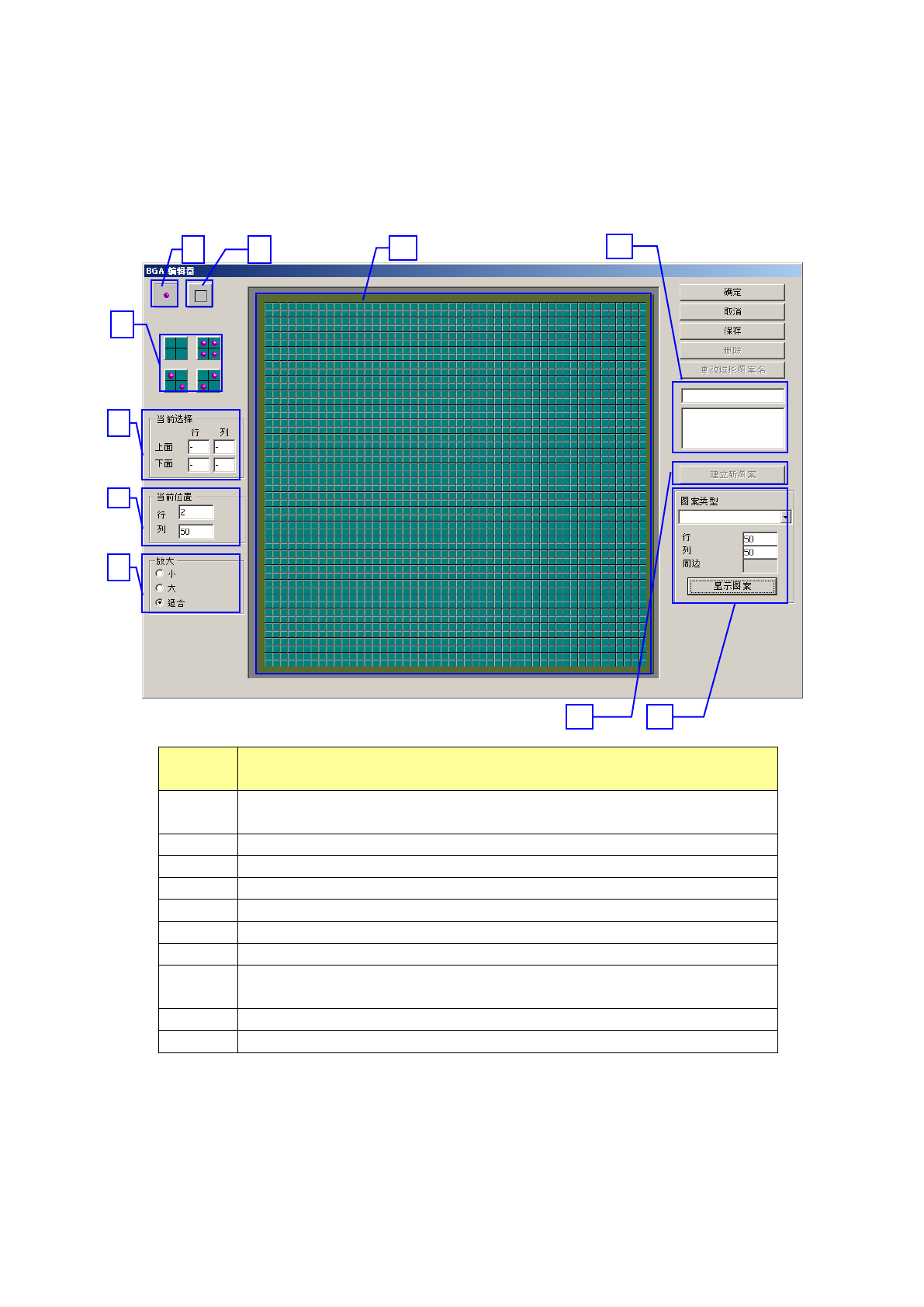

) 编辑球面图案
进行球面图案的新建、编辑。
可从“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可注册 16 个图案。
图标
/
按钮
说明
①
对球逐个进行编辑。
左击为制作球面，右击为制作索引标记（※
1
）。
②
用鼠标指定范围
,
一次性制作。
➂
可以选择在指定范围制作时
,
制作的图案。
④
显示在球面图案制作范围内选择的区域。
⑤
显示在球面图案的制作范围内选择的光标位置。
⑥
变更球面图案制作范围的显示尺寸。
⑦
球面图案的制作范围。
⑧
显示已制作的球面图案名。
点击图案名可进行编辑。
⑨
可制作新球面图案。
⑩
通过设置条件，可以引用球面图案。
※
1
索引标记： 定中心中不使用的参考用的标记。
在球面图案制作范围内以白色标记显示。
①
②
➂
④
⑤
⑥
⑦
⑧
⑨
⑩
4-103
第 1 部 基本编 第 4 章 制作生产程序
＜

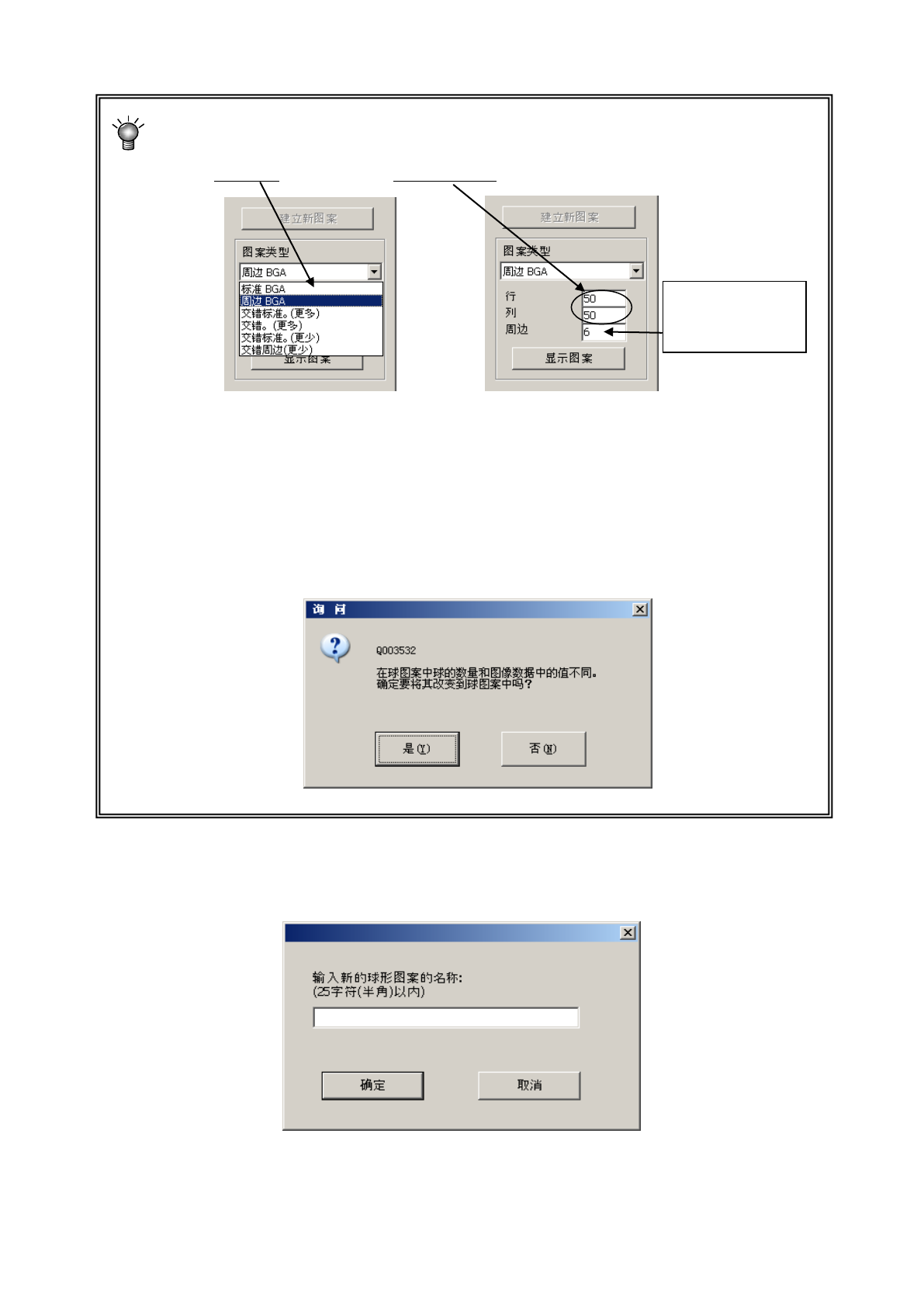

新建球面图案的方法
＞
①按下“建立新图案”按钮。
②选择图案类型，输入新图案的“行”数与“列”数。
③ 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。
请追加、删除球面，编辑图案。
如果制作球面图案时设置的球数与该画面中设置的球数不一致时，则显示下述确认信息。
选择“是”，则该画面中设置的球数生效。
制作、编辑后，请单击“保存”，再单击“确定”。
保存新建的球面图案时，会显示球面图案名的设置画面。
请输入球面图案名，单击“确定”。
选择外围型时，请
输入球存在的行
数。
4-104
