第 1 部 基本编 第 4 章 制作生产程序

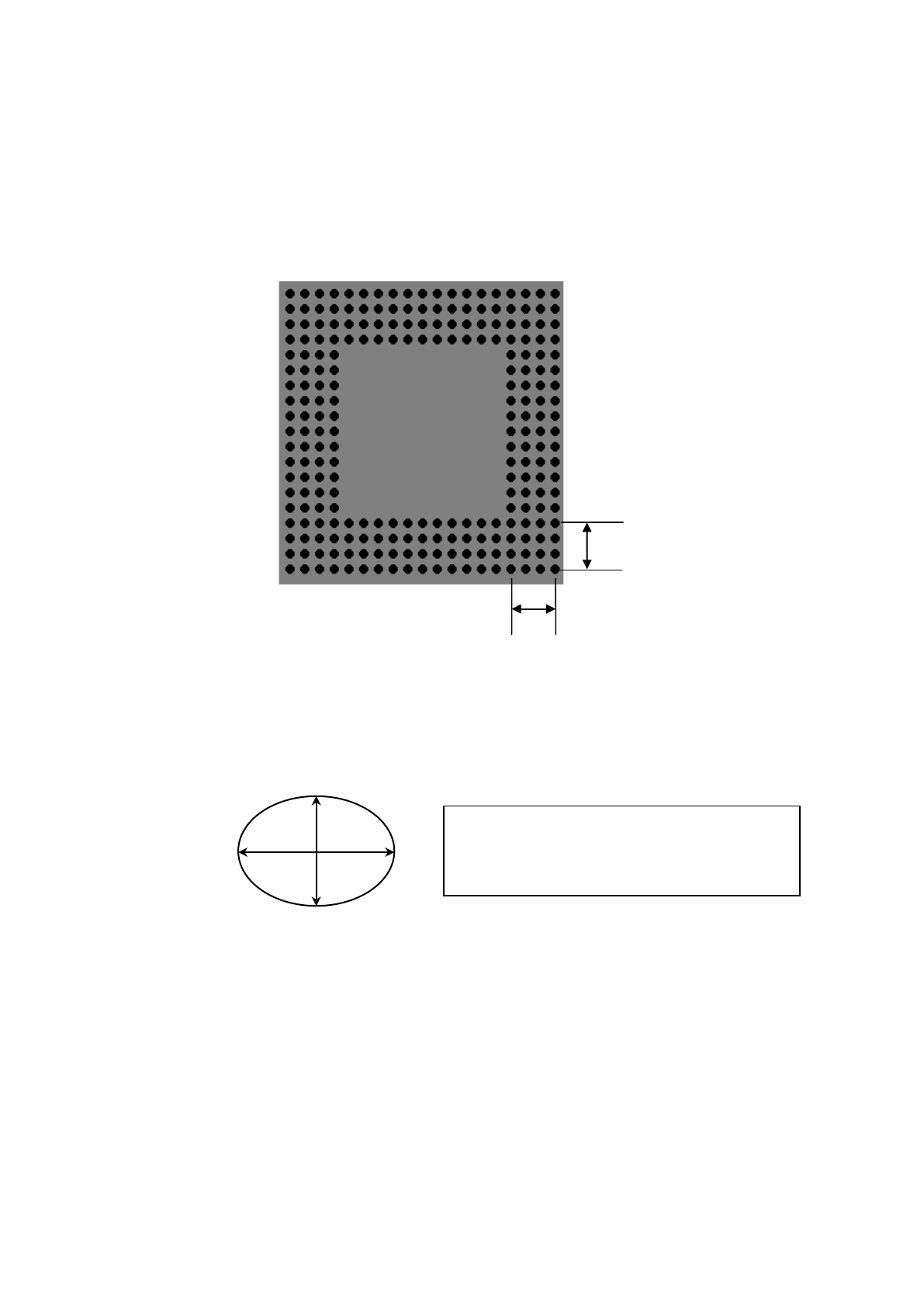

6）周边行数
设置周边型 BGA、交叉的周边型 BGA(外围多)、交叉的周边 BGA(外围少)球面图案时，要从周边
开始计算球所在行的行数，并进行设置。
除此以外设置了其他图案时，“外围行数”会显示为“0”，为无效状态。
例） 周边行数为“4”时
7）直径检查、变形检查
识别方式为“所有球面-基板”“所有球面-陶瓷”时，可设置是否进行球面检查和判定值。
●直径检查：测量各球的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为识别错
误。建议将检查水平值(输入值)指定在 40%以上。
●变形检查：检查球的面积。
与输入的球直径换算的球面积比较，算出来的像素值低于设置值或大于设定值时，即作为识别
错误。
建议将检查水平值(输入值)指定在 45%以上。
检查的初始值为“50”。
如果检查严格(将数字设置小些)，则错误发生率就高。
4
4
Ｈ
Ｖ
将球直径的输入值设为 R 时，1-(H/R)、1-(V/R)
中的任何一个值超过(大于)或低于(小于)输入值
(%)时即为错误。
4-105
第 1 部 基本编 第 4 章 制作生产程序
8）
控制
对于进行图像识别时使用的摄像机、照明等进行设置。通常设置为初始值，因此无需变更。
设置的详细情况，请参见“4-3-5-2-10 控制”。
※ＢＧＡ、ＦＢＧＡ的各输入设置范围
元件类型
设置范围
引脚间距mm
(
球间距
)
引脚长度mm
(
球直径
)
引脚数(个)
(
球数
)
BGA
0.35-3.0
0.4-1.0
4-51
FBGA
0.25-3.0
0.1-0.63
4-51
(注 1) 引脚 (球)间距：54mm 视角的标准 VCS 可使用于“引脚 0.4～2.54mm”,“球 1.0～3.0mm”，
27mm 视角的高分辨率 VCS 可用于“引脚 0.2～2.54mm”, “球 0.25～2.0mm”。
(注 2) 引脚长度 (球直径)：54mm 视角的标准 VCS 可用于引脚长 0.4～1.0mm，27mm 视角的高分
辨率 VCS 可用于引脚长度为 0.1～0.63mm。
(注 3) 交错配置型 BGA 的最大值限定为 25。
(注 4) 陶瓷检查精度不在保证范围内。
(注 5) 焊锡球与焊锡球安装基板部分的对比度不明显时，与焊锡球直径相同的图案被连线，导致球独
立而无法识别时，在焊锡球安装基板部分上存在与焊锡球直径类似的穿孔时，不在该范围内。
4-106
第 1 部 基本编 第 4 章 制作生产程序

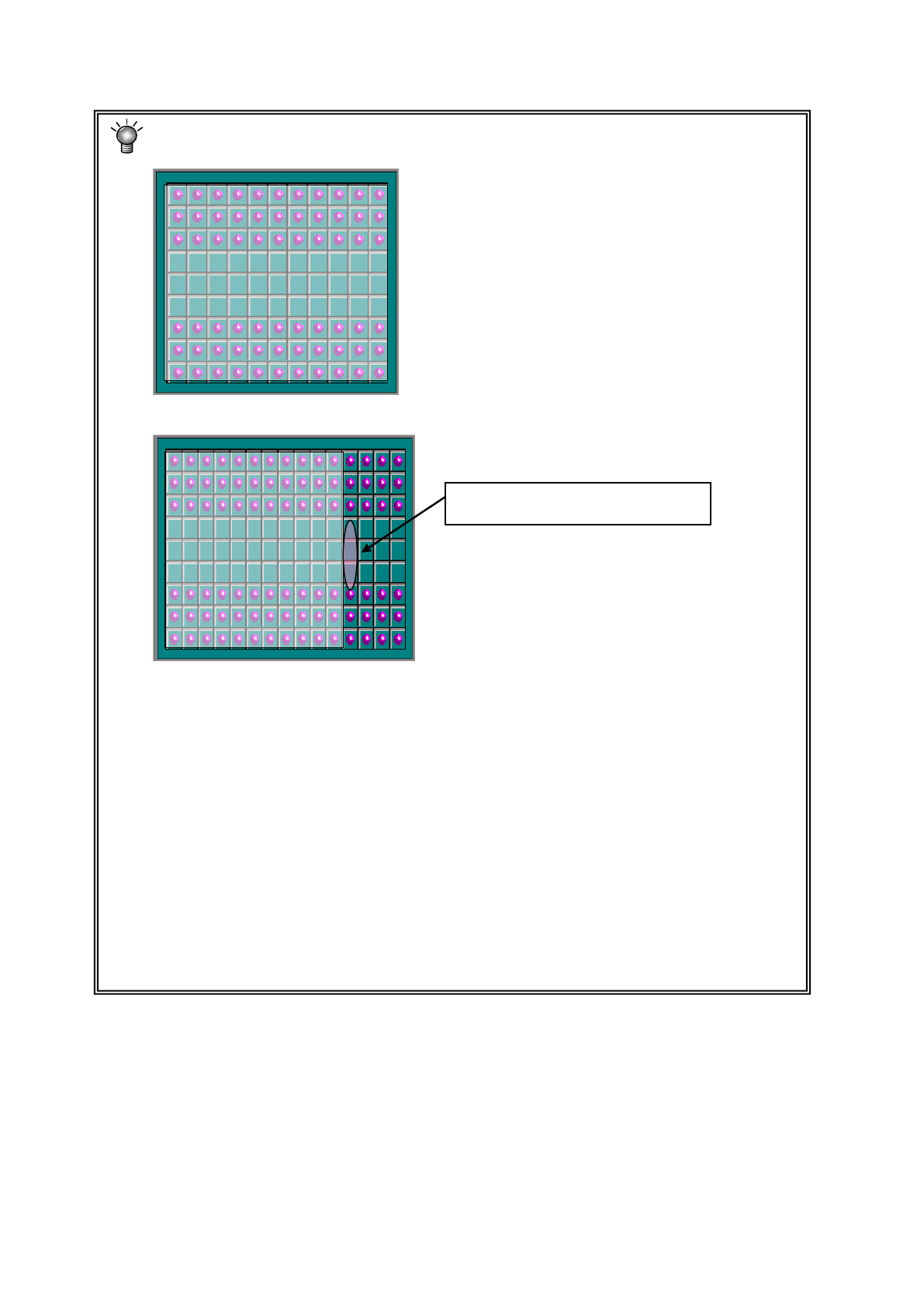

＜请注意有完全重合的球图形的 BGA＞
BGA A
BGA B
如上述 BGA A、BGA B 所示，BGA A 的图形可以完全重合地嵌入 BGA B 的图形内，当两种球
图形元件用于同一个生产程序中，误将 BGA B 当作 BGA A 进行安装时，如果发现 BGA A 的
球图形外侧有球形，就能够作出不同种元件的判定，而对于球网格中央部分没有进行球定义的
BGA B，就无法检测到外侧的球，因而无法判定出不同种元件。
所以在使用有完全重合球图形的不同元件时，应当改变元件的供给方向，或者实施吸取位置偏
移检查等，进行事先确认。
球图形的中央部分没有球
