第 1 部 基本编 第 4 章 制作生产程序
(4) 供料器类型(管状供料器、托盘、8mm 电子带式供料器时需要设置)
选择管状供料器、托盘、8mm 电子带式供料器的类型。
但会显示元件数据中所设置的内容。需要变更时，请在元件数据中进行变更。
若是机械型，名称开头会显示“M”。电动型的名称，开头会显示“E”。
●托盘支架时：

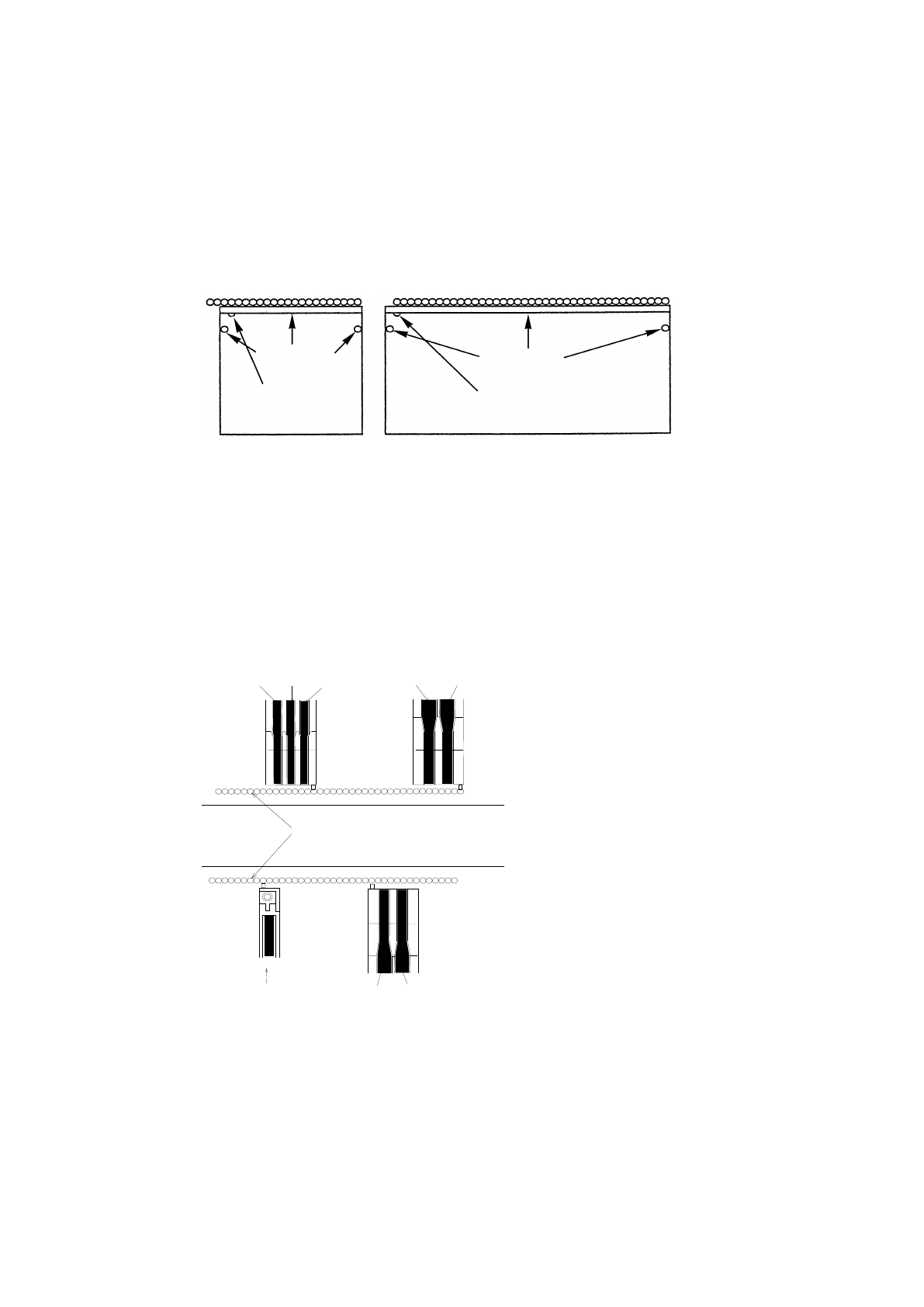

托盘支架有“型号 1(全规格)”与“型号 2(半规格)”两种。
*安装托盘支架时，请将安装标记对准供料器的安装孔后插入。
●8mm 电子带式供料器时：
电动类型中，如果元件数据的供应装置设置为“8mm 纸带”或“8mm 压纹”时，可在吸取数据的供料
器类型中选择“E 8mmS”（电动带式供料器（8mm 单轨）或“E 8mmD”（8mm 双轨电子供料器）。
(5) 通道
对于管状供料器或8mm双轨电子供料器，要选择通道编号。
通道号的顺序：前面、后面均为面向机器从左到右按顺序为1，2。
如果是DTS时，要指定托盘的元件的容纳层。
此时，会根据元件数据的托盘信息，计算并显示DTS的吸取位置。
DTS 上层为第 1 层，下层为第 2 层。
顶住
顶住
安装标记
安装标记
型号 2
型号 1
通道 3
通道 2
通道 1
通道 2
通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1
通道 2
注意：
4-121
第 1 部 基本编 第 4 章 制作生产程序
(6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行。
为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠
近装置。
在尚未进行过供料器台架识别的情况下
(返回原点后或台架上升后)进行
示教时，
Head 会横越供给装置的上方。因此请勿将手和脸等伸入或靠
近装置内。
使用
HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
带状供料器、管状供料器、散件供料器只可输入“X1Y1”。

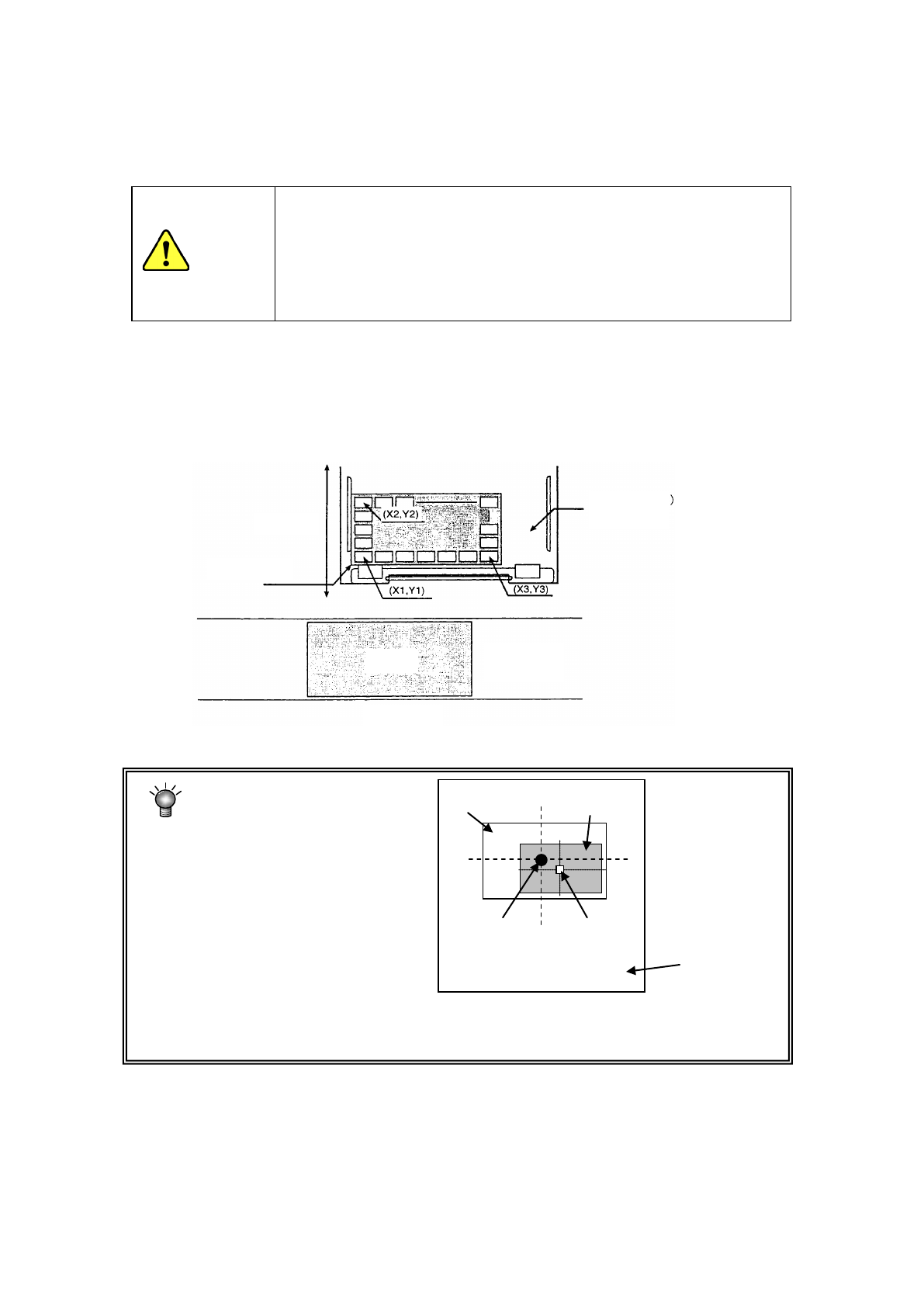

对于托盘，因Head要移动到各元件的位置进行吸取，必须进行3处(下图X1Y1、X2Y2、X3Y3)示
教。对于MTC，因吸取动作是在MTC内进行，则可不必输入“Z”。
XY
，请设置放入元件后的框的
中心坐标，而不是元件中心。
※
XY
或
Z
的吸取位置不正确时，易发生芯片站立和吸取错误等。
注意
框
元件
框的中心
元件中心
供应装置
拉出放进
MTS、MTC、
DTS、托盘支架
托盘顶住位置
传送通道
机器前侧
基板
4-122
第 1 部 基本编 第 4 章 制作生产程序
(7) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行指定。
初始设置为“使用”。
（在列表画面中为“是（YES）”。要变更时，请按[F2]键或单击鼠标右键进行变更。）
有多个元件供给装置(供料器等)时，请指定在本次生产中所使用的供应装置。
如果只有一个供应装置，指定为“否（No）”时，在数据一致性检查时会发生错误。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(8) 剩余
指定元件的剩余数。托盘元件时可设置此项。
供料器元件时，不能设置此项。
4-123
