第 1 部 基本编 第 4 章 制作生产程序
4-4-1-2 元件供应数 使用供料器
针对各种料带宽度的机械式类型和电动式类型，设置元件供应数的初始值（使用、不使用）。但
只有在从新制作元件数据时才会反映这一设置。
例如，只具有电动式类型的供料器时，只要预先使机械式类型的初始值处于未使用的状态，便不
必每次制作元件数据时对元件供应数进行变更。
＜设置步骤＞

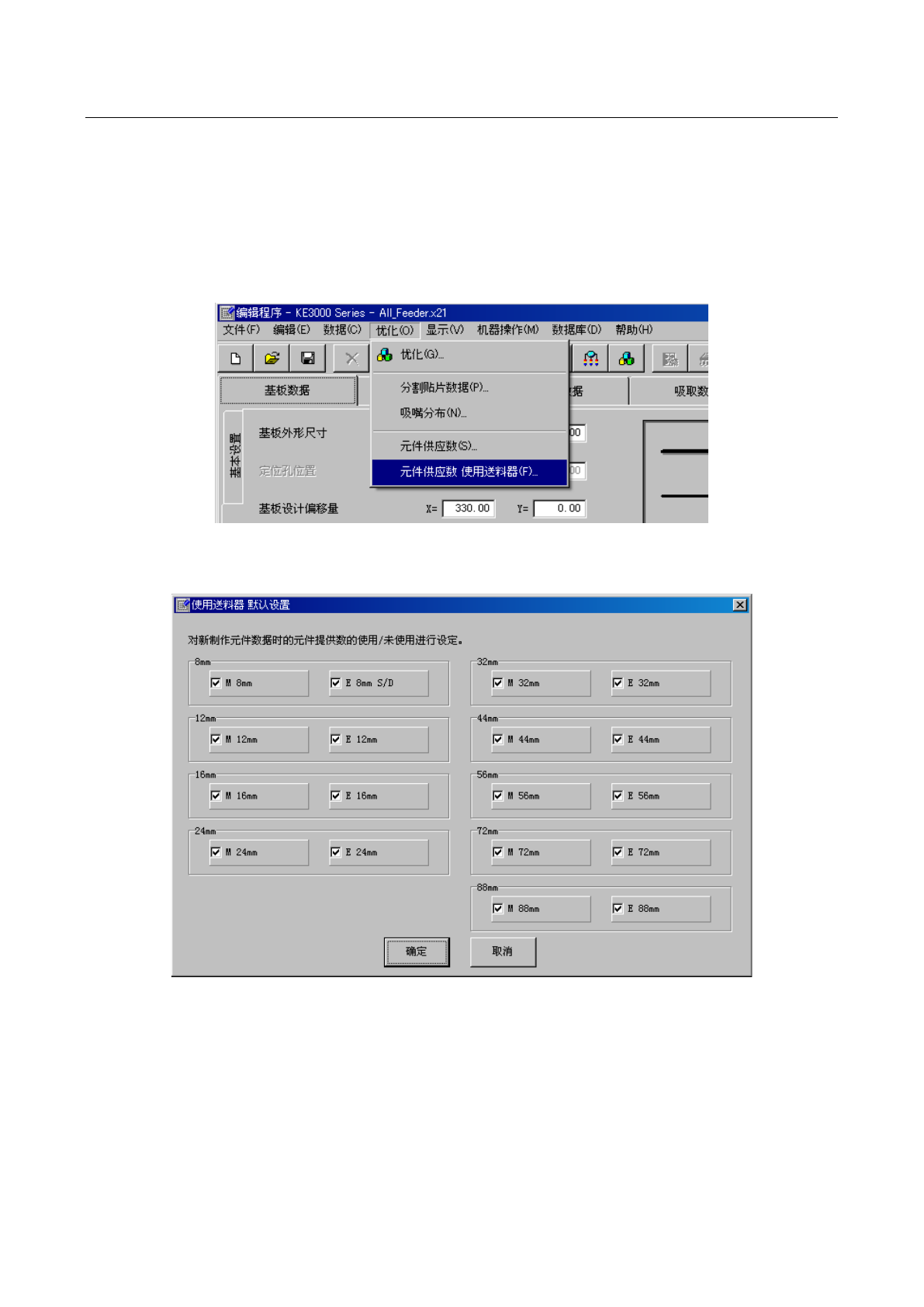

① 请在菜单栏内点击“优化”/“元件供应数 使用供料器”。
② 会显示如下的“使用供料器 默认设置”画面。
对“使用”的供料器类型打上勾选号，取消“未使用”供料器类型的勾选号。
不能将各种料带宽度的供料器类型的勾选全部取消。
变更后的设置仅对新制作的元件数据生效。
变更后，从新制作元件数据，如该料带宽度的供料器类型已被设置为“未使用”时，元件供应数的
初始值将被设置为“未使用”。
※机械88mm供料器、电动72mm供料器、88mm供料器为特殊订货对应供料器。
4-130
第 1 部 基本编 第 4 章 制作生产程序
4-4-1-3 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
在菜单栏上点击“
优化
”/“
优化
”后，可显示“分割选项”画面。
优化,需要进行6个项目的条件设置（包括“分割选项”)。
单击选项卡，可切换各项目的画面。
选项的种类 用途
分割选项
设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项
设置机型的特殊选项。
供料器选项
指定关于供料器配置的选项。
不间断运行选项 指定不间断运行时的选项。
执行优化。
保存设置内容
，关闭画面。
将设置的条件作为默认值登录，从下
次启动将首先显示所设置的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
4-131
第 1 部 基本编 第 4 章 制作生产程序
（1）分割选项
分割程序数据（优化），进行「吸嘴配置」、「供料器配置」设置。
1)
使用吸嘴
选择是用“机器设置”中设置的吸嘴配置,还是优化的吸嘴配置。
a)
使用固定吸嘴：
使用机器设置的吸嘴设置。
直接使用现状的吸嘴配置，此项设置节省准备工作时间，建议多品种小批量生产时选择。
b)
使用固定吸嘴、空
ATC
上自动分配
：
使用机器设置的固定吸嘴，根据情况可按优化结果把必要的吸嘴追加安排在ATC空白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
c)
全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
此项设置，会加快生产速度，但必须进行吸嘴的重新配置或变更机器设置，准备工作要多花
时间。
4-132
