第 1 部 基本编 第 4 章 制作生产程序

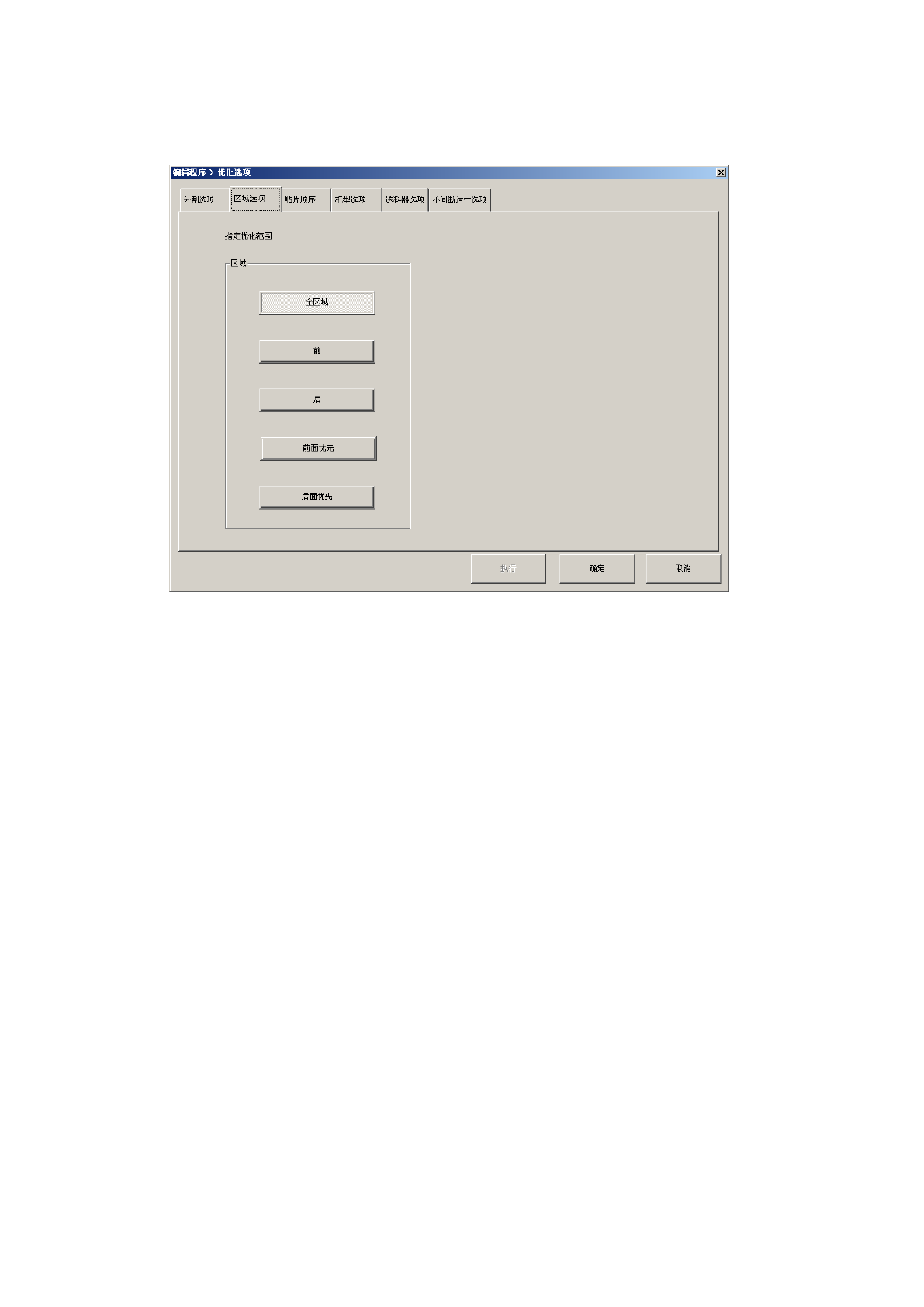

（2）区域选项
指定配置供料器的区域。
１）
区域
a）全区域 ：在整个区域的供料器台架上配置供料器。
通常的生产请选择此项。此种配置对优化无特定的条件限制，有利于保证节拍（速度）。
b) 前 ：仅在前面的供料器台架上配置供料器。
c) 后 ：仅在后面的供料器台架上配置供料器。
供料器可全配置在前面、或全部配置在后面。
将供料器预先安装在统一更换台上做好准备。可缩短生产开始的时间，方便操作。
但如果要使用的供料器数量不能全部装入台架内时，则不能采用。
d） 前面优先 ：优先在前面的供料器台架上配置供料器。
e） 后面优先 ：优先在后面的供料器台架上配置供料器。
优先使用一处的台架，配置供料器。
此种配置考虑到供料器的使用个数，重视可操作性。
4-134
第 1 部 基本编 第 4 章 制作生产程序
（3）贴片顺序
指定贴片数据的排列顺序，是维持输入顺序分配，还是换为优化顺序分配。
1)输入顺序
a）生产程序输入顺分配：不改变贴片数据的排列顺序。
b）优化顺分配 ：将贴片数据的排列顺序改为优化顺序。
优化的贴片顺序，通过从菜单栏上选择“优化/分割贴片数据”即可浏览。
（在此画面中不能进行编辑。）
注意
“
优化顺分配”是在贴片数据画面上对已经优化的数据进行编辑的功
能。但执行优化后，原来按输入顺序的数据将被删除。
因此，执行该功能前请对数据做备份。
4-135
第 1 部 基本编 第 4 章 制作生产程序
（4）机型选项
1)
考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
优先顺序 元件种类 元件高度(mm)
1
非铝电解电容器
0
＜
t
≦
5.5
2
5.5
＜
t
≦
12.0
3
12.0
＜
t
4
铝电解电容器
0
＜
t
≦
5.5
5
5.5
＜
t
≦
12.0
6
12.0
＜
t
贴片顺序①
贴片顺序②
贴片顺序③
4-136
