第 1 部 基本编 第 4 章 制作生产程序 4-4-2-1 确认分割贴片数据 显示经过优化分 配的贴片数据。 请从菜单中选择 “ 优化 ” /“ 分割贴片数据 ” 。 ● 本菜单在未进行优化 时 ( 分割文 件不存在 ) ，或 在优化后 变更过生产 程序时， 不能选择。 显示如下窗口。 ● 优化 顺序显示时的 粗线划分 ， 表示在１次吸取 贴片的周期动作 中被配对的数 据的 区分。 4- 143
第 1 部 基本编 第 4 章 制作生产程序

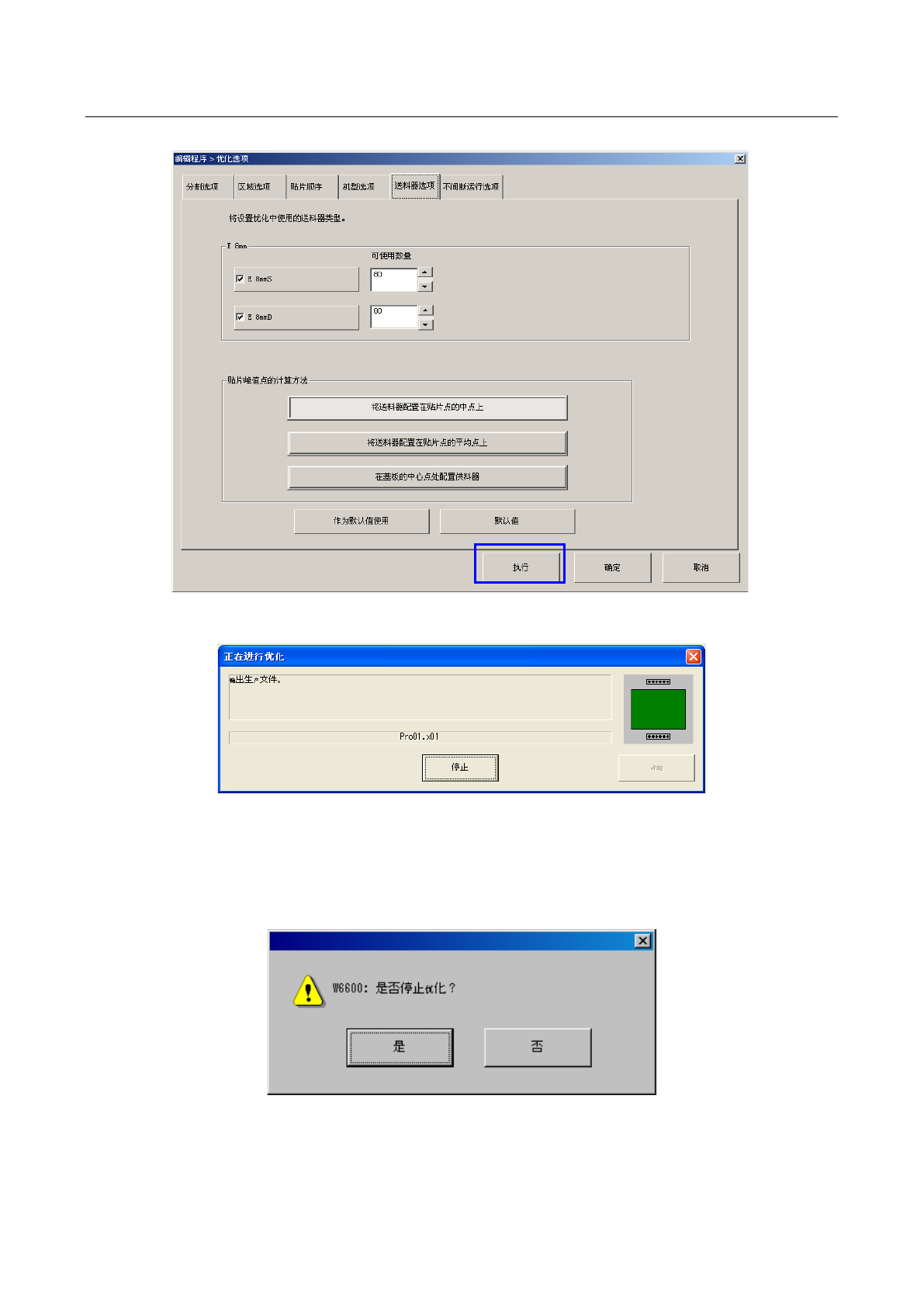

4-4-2 执行优化
(1)在优化条件设置画面中，按下“执行”按钮，开始优化处理。
执行优化时，会显示如下画面。
优化正常结束时，“正在进行优化”画面消失。
发生错误时，则显示错误信息。
在进行优化的过程中，可通过单击“停止”按钮来中断优化。
单击“停止”按钮后，将显示如下的确认信息。
4-142
第 1 部 基本编 第 4 章 制作生产程序

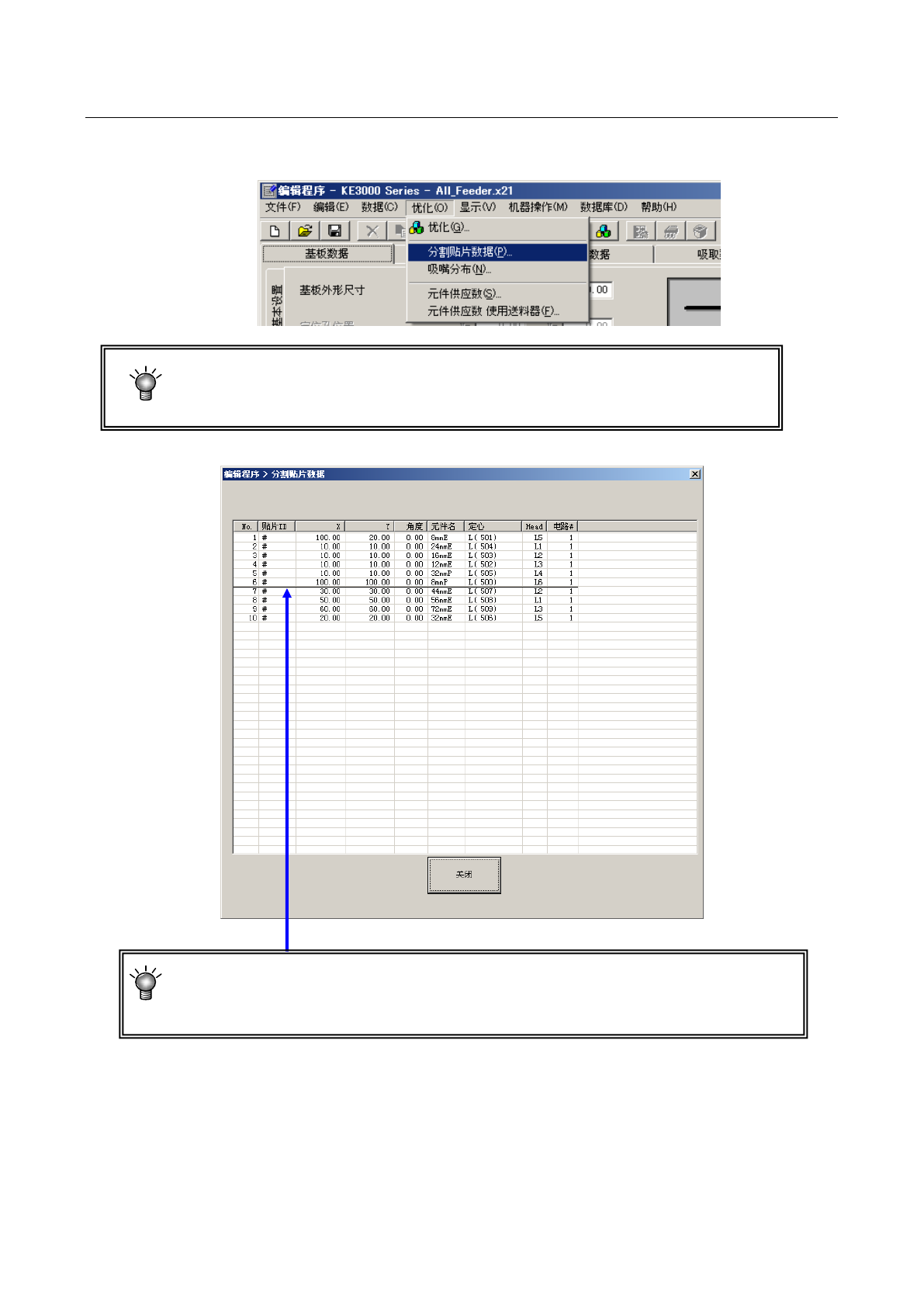

4-4-2-1 确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择“优化”/“分割贴片数据”。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更过生产程序时，
不能选择。
显示如下窗口。
●
优化顺序显示时的
粗线划分
，表示在１次吸取贴片的周期动作中被配对的数据的
区分。
4-143
第 1 部 基本编 第 4 章 制作生产程序

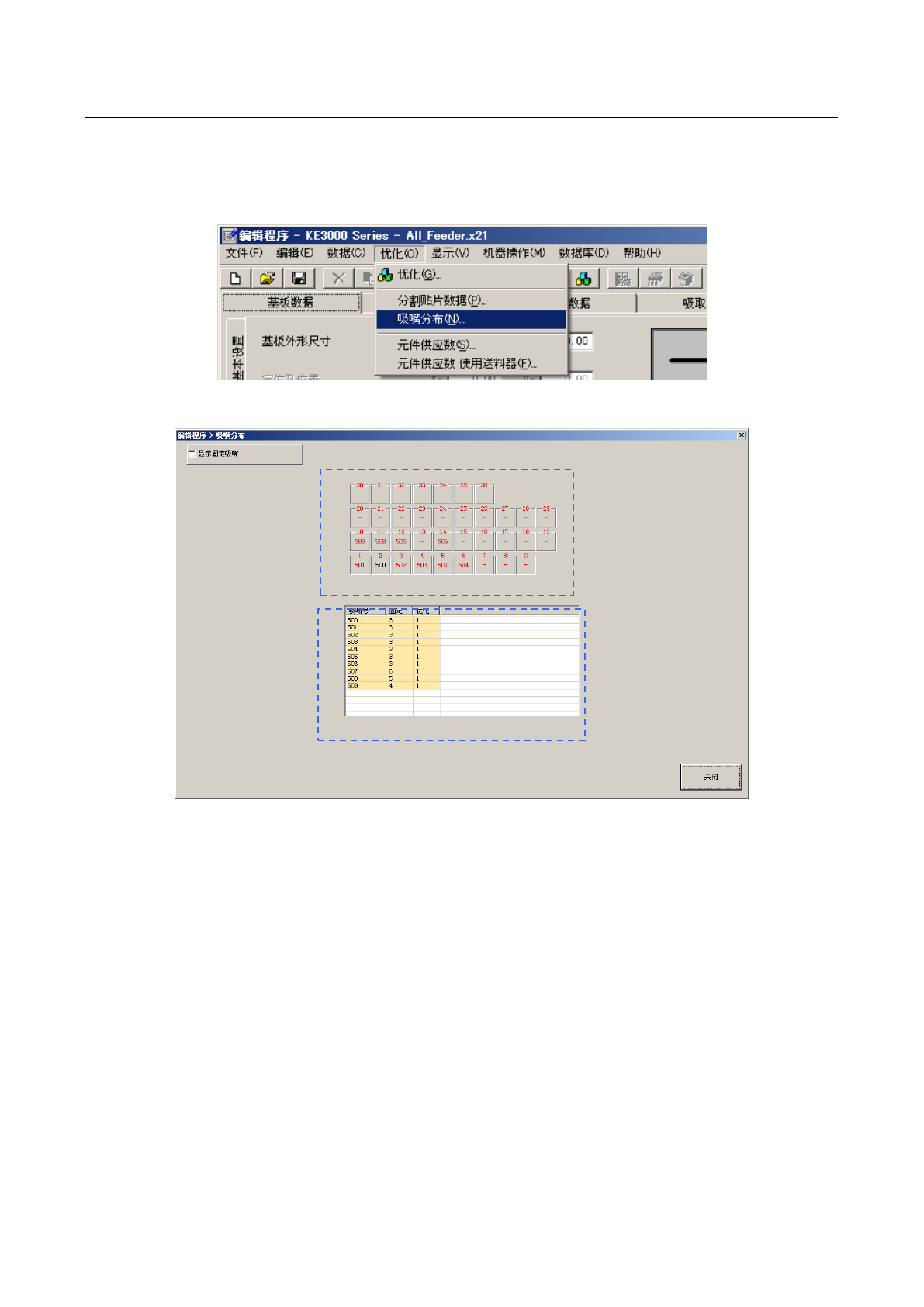

4-4-2-2 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置
一致。
请从菜单中选择“优化”/“吸嘴分布”。
显示下图的吸嘴分布画面。
a ) “
显示固定吸嘴
”
复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在机器设置中设置的固定吸嘴配置。
b ) ATC
显示上的配置
红字吸嘴编号：
表示优化输出的吸嘴。
黑字吸嘴编号：
表示机器设置的固定吸嘴。
c )
吸嘴数量
固定 ： 在机器设置中所设置的吸嘴个数。
优化 ： 优化输出的必要的吸嘴个数。
4-144
