第 1 部 基本编 第 4 章 制作生产程序 2) 设定替换值 ① 显示元 件数据的 “ 定心 ” 选项卡画面 。 逐一输入需要变 更的数据，单击 “ 下 一步 ” 。 ② 显示元 件数据的 “ 吸取 条件 ” 选项卡内容 。 逐一输入需要变 更的数据，单击 “ 下 一步 ” 。 4- 156
第 1 部 基本编 第 4 章 制作生产程序
(9)
替换
此功能可使用指定的条件统一替换指定的全部元件的“元件数据”中的“包装”、“定心”、“吸取条件”、
“贴片条件”、“检查”、“检查2”、“选项”等各项数据。
1)
设置条件

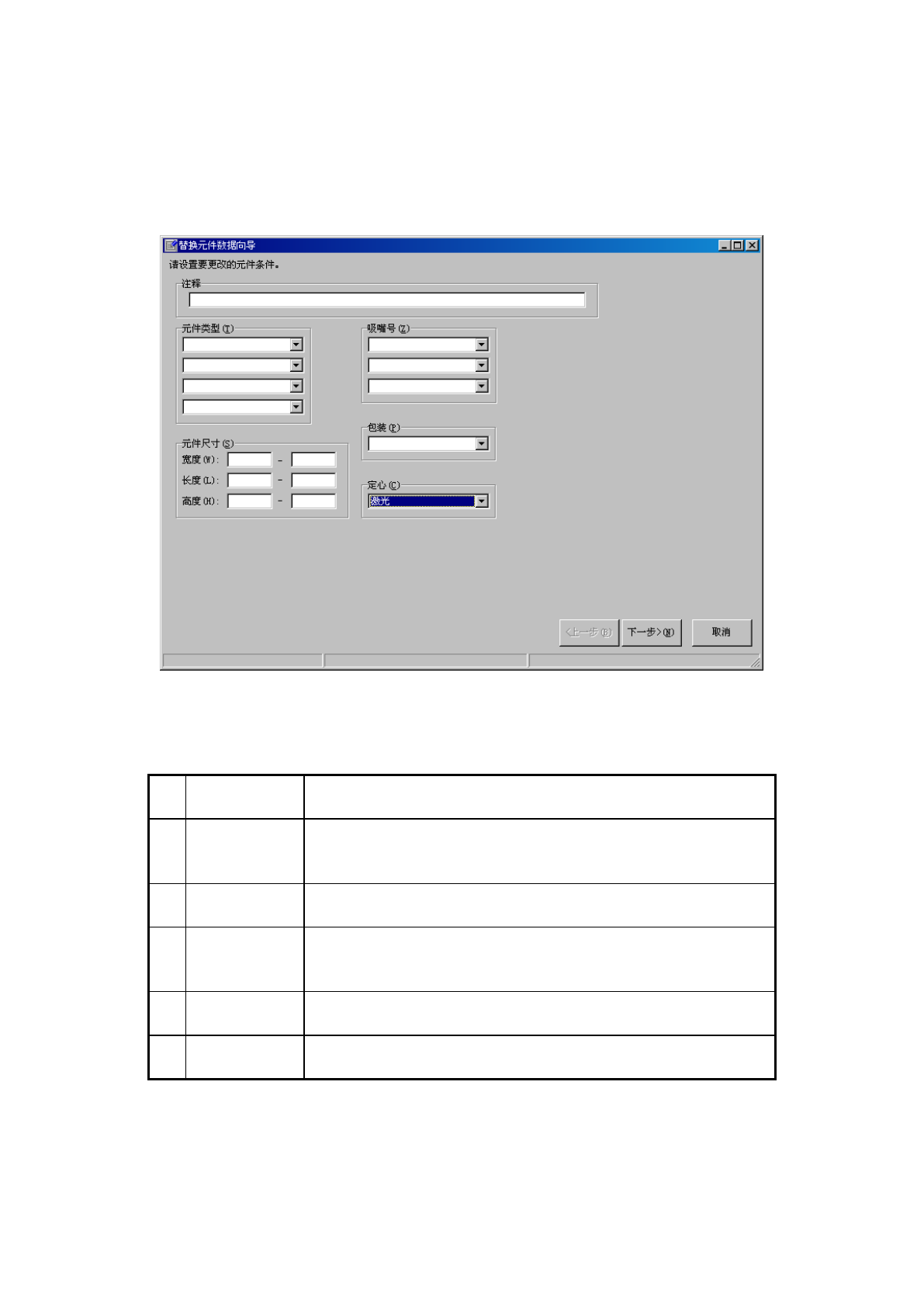

从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。
设定替换对象的元件条件，单击“下一步”。
可设定的条件如下。
1
注释
指定注释。如果输入的字符串在注释中存在时，即成为替换对
象的记录。
2
元件类型
元件种类最多可指定
4
种。当指定多种元件时，所指定的所有
的元件均为指定对象。
1
个也不输入时，所有元件种类均为设定对象。
3
元件尺寸
逐一指定元件的长度、宽度、高度的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
4
吸嘴号
吸取时使用的吸嘴最多可指定
3
种编号。
指定多种类的元件时，被指定的所有的元件均为设定对象。
1
个也不输入时，所有的吸嘴均为置换对象。
5
包装
指定元件的包装方式。不指定时，所有包装形式的元件均为设
定对象。
6
定心
指定元件的定心方式。
不指定时，所有定心方式的元件均为设定对象。
4-155
第 1 部 基本编 第 4 章 制作生产程序
2)
设定替换值

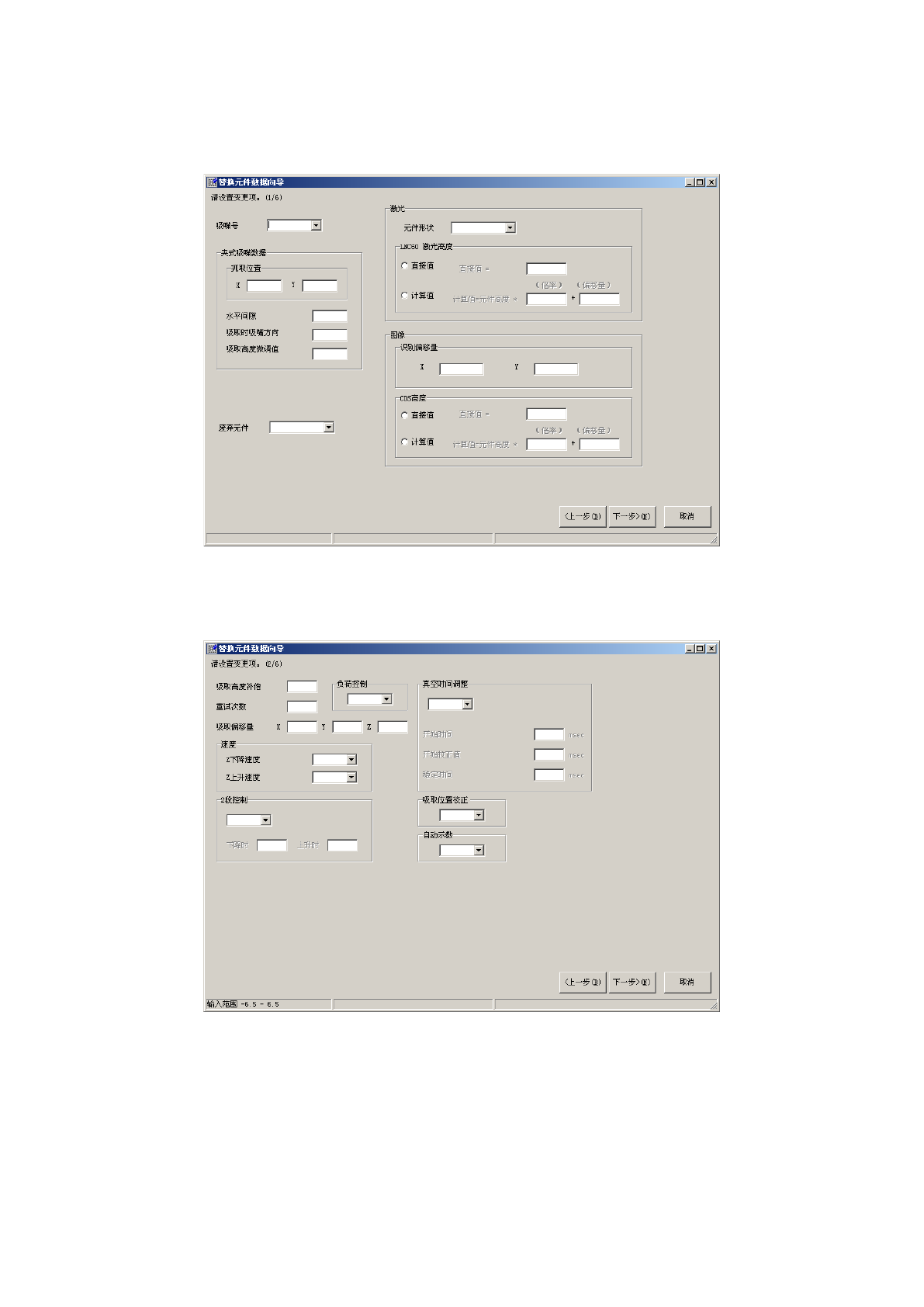

① 显示元件数据的“定心”选项卡画面。
逐一输入需要变更的数据，单击“下一步”。
② 显示元件数据的“吸取条件”选项卡内容。
逐一输入需要变更的数据，单击“下一步”。
4-156
第 1 部 基本编 第 4 章 制作生产程序

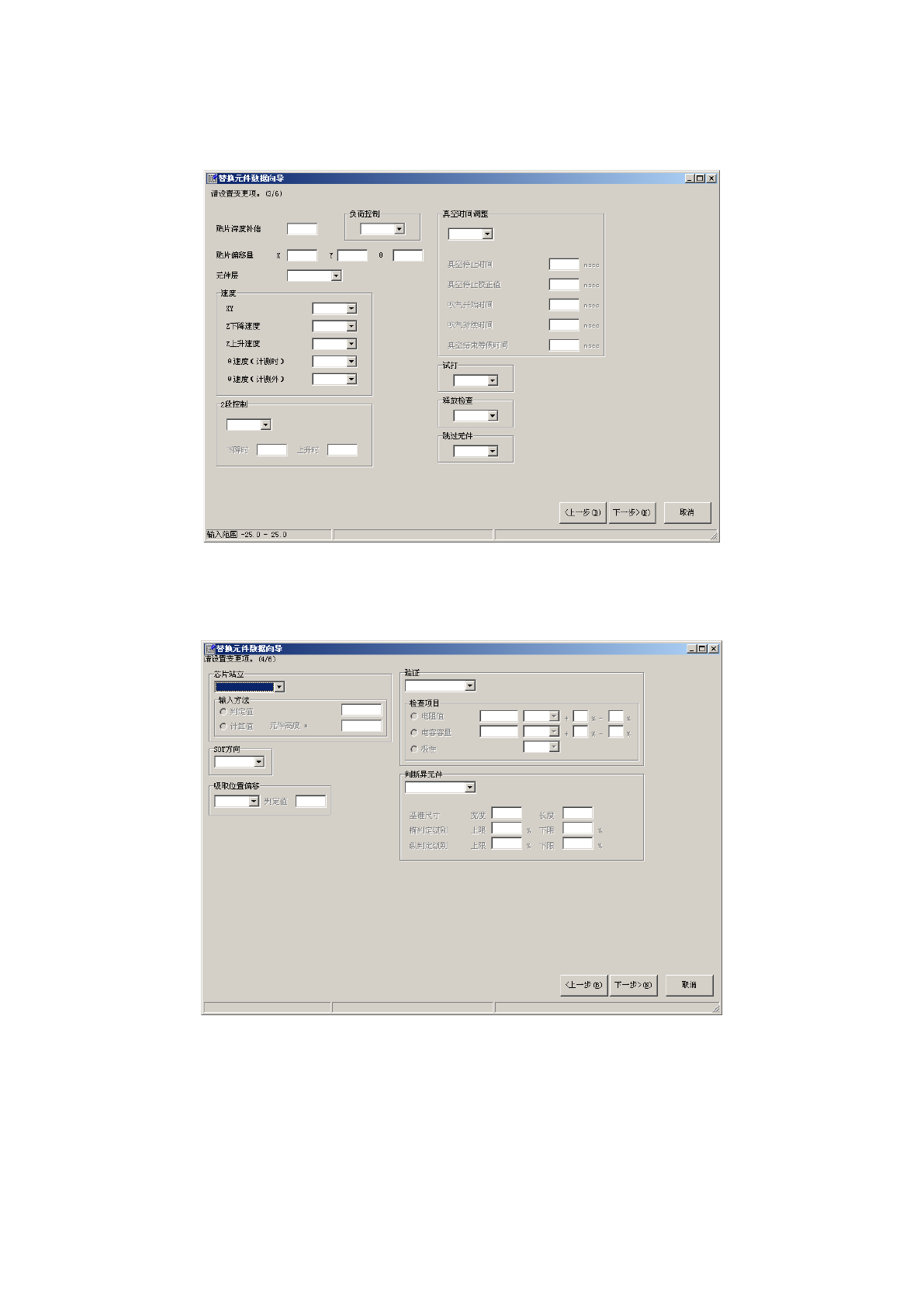

③ 显示元件数据的“贴片条件”选项卡的内容。
逐一输入需要变更的数据，单击“下一步”。
④ 显示元件数据的“检查”选项卡的内容。
逐一输入需要变更的数据，单击“下一步”。
