第 1 部 基本编 第 4 章 制作生产程序
8) Vac.
使用 Head 进行示教时，可以控制真空 ON/OFF。
按“Vac.”复选框，当已经打开真空时，在复选框中会打勾。
9)
方向按钮
通过点击按钮，可以将轴向 8 个方向进行移动。
10)
最小化按钮
按[<]按钮，右侧画面会消失。 再按一下[＞]按钮，会恢复原来的尺寸。
点击[＿]按钮时，示教画面会缩小为图标，并移动到左下方。再
点击一次图标时，则恢复成原来的尺寸。
11) FEED
在对吸取位置进行示教后，会出现显示供料器编号的[FEED]按钮。
按一次[FEED]按钮，该供料器会进行一次送料。
示教电动供料器的吸取坐标时，如该供料器的返回原点处于未完成状态，不能进行送料。并且，如
电动供料器的送料间距设置与元件数据的送料间距设置不同，将成为错误，不能进行送料。
4-173
第 1 部 基本编 第 4 章 制作生产程序
12) AUTO
在对吸取位置进行示教后，如果使用的元件数据满足以下所有条件, 会出现显示供料器编号的
[AUTO]按钮。
・ 元件种类为“方形芯片”。
・ 包装方式为“带状”。
・ 供应装置为“8mm 纸带”。
・ 外形尺寸为 0.35mm≦长边≦3.4mm 、0.1mm≦短边≦1.8mm 。
・ 吸取条件的“自动示教”设置为“是”。
按[AUTO]按钮后，通过摄像机对孔（CAVITY）进行识别，自动取得中心位置。
13) OK
返回到按“示教”按钮之前的原画面，并取得所示教的坐标数据。
14)
取消
返回到按“示教”按钮之前的原画面。之前所输入的数据被忽略，坐标数据不会被改变。
4-174
第 1 部 基本编 第 4 章 制作生产程序

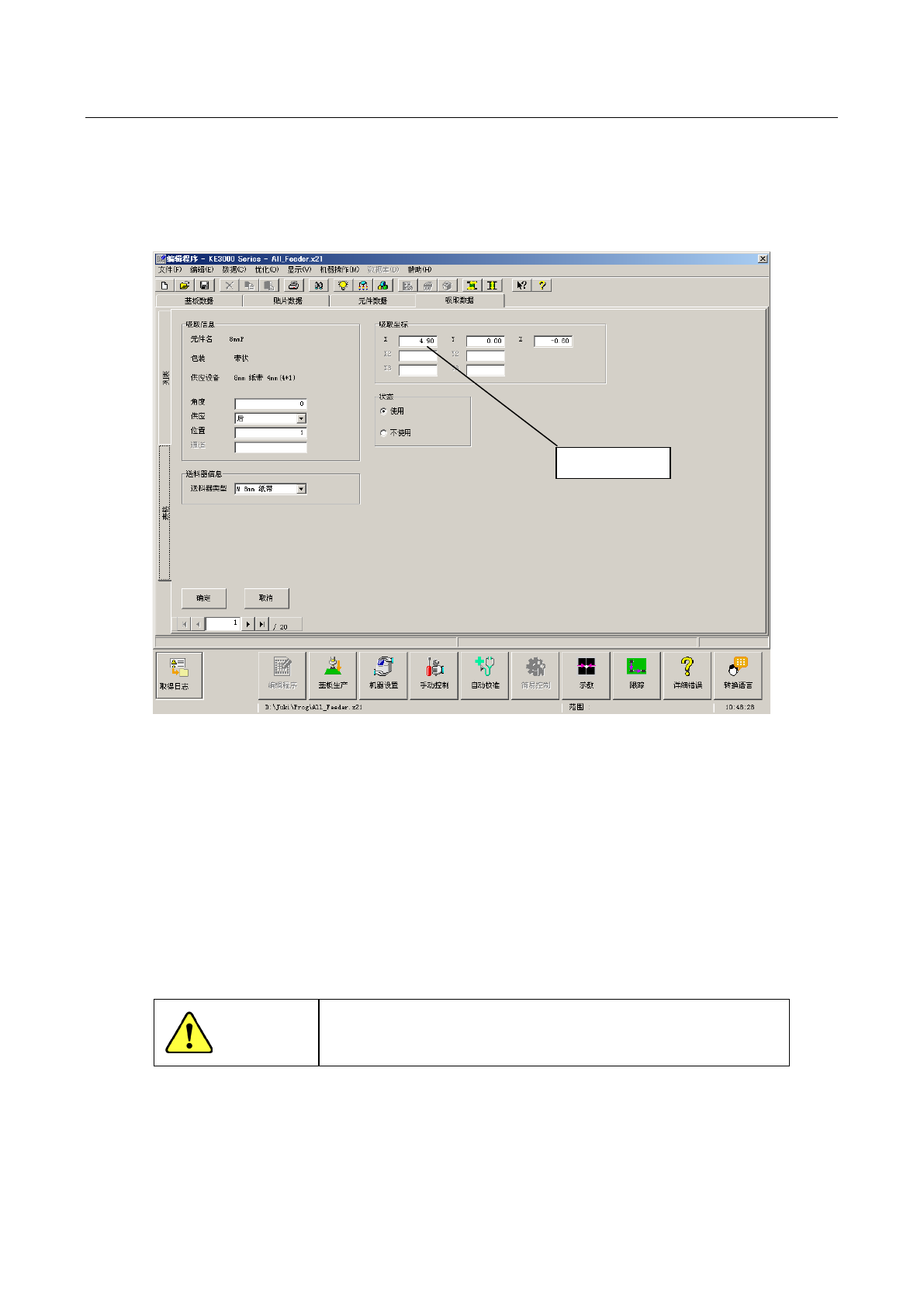

4-5-2-2 坐标的示教
本节将说明坐标示教的基本操作方法。
这里，对从功能栏选择[示教]操作的方法进行说明。
<步骤>
① 将光标移动到想要示教数据的位置。
※ 进行 XY 轴示教时，只要在 X、Y 其中 1 个位置进行示教，则 X、Y 轴两个坐标都可自动输入。
② 请按功能栏的“示教”按钮。
③ 请选择在示教时用的装置（摄像机等）。
当选择的装置不适宜时，会发出报错声，无法选择该装置。
若预先输入了坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，
也不要将脸
和头靠近装置。
示教吸取坐标
4-175
