第 1 部 基本编 第 4 章 制作生产程序
4-5-2-2-1 XY 轴的示教
XY轴的示教(获取XY轴的坐标值)，有使用Head的各吸嘴、使用坏板标记传感器、使用摄像机3
种示教方法，操作人员可选择装置进行示教。
但根据示教时的具体状态，可选择的装置会受限制。
(1)使用摄像机进行示教的方法
1)叠加

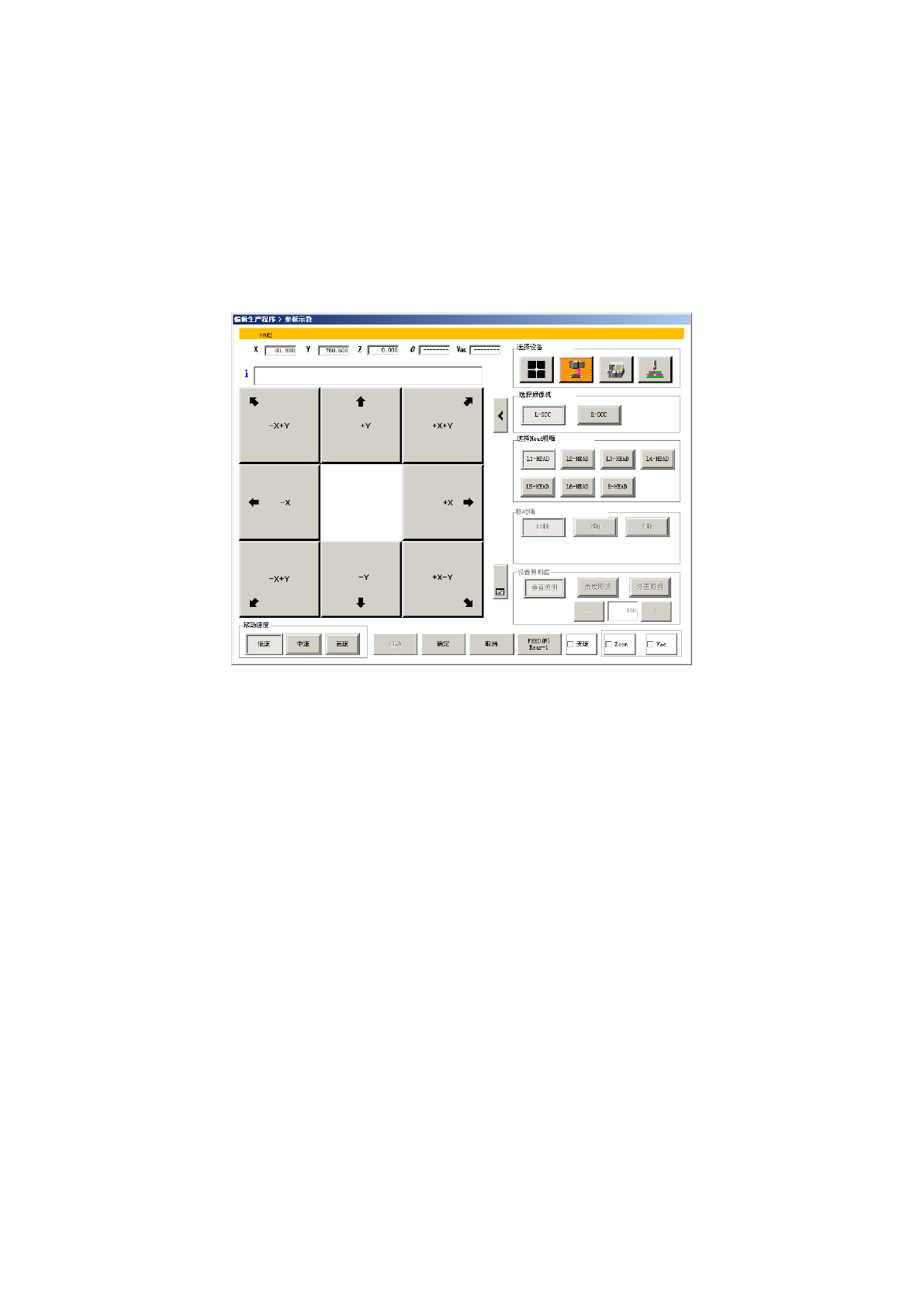

在通过摄像机进行示教的画面中，画面内会显示所选择的摄像机（拍摄）的映像。
在摄像机映像的背景上配置有 8 个方向按钮。
2)XY 轴移动
按动摄像机映像上的 8 个方向按钮，移动 XY 轴。
按动按钮时，接触方向的画面框变为橙色，在接触期间轴会移动。
在 X、Y 各自的文本框里会显示摄像机移动的当前坐标。
使用摄像机进行示教时，先从POINT1、POINT2、POINT3以及“窗口”中指定示教点，逐点进
行定位。
如若要逐点地，在十字光标的中心(交叉点)取得坐标时，应从POINT1、POINT2、POINT3中
选择一个点。
如若要移动箱形窗口的各边，以其中点为坐标来取得时，则应选择“窗口”。
在示教POINT2及POINT3时应移动装置，按“OK”按钮，输入多少点，就要按多少次按钮 (例如
2点时，移动→“OK”→移动→“OK”后结束)。
4-177
第 1 部 基本编 第 4 章 制作生产程序
通常情况下，用十字光标，使用XY轴用的轴移动按钮逐点地取得坐标。
要用箱形窗口取得坐标时，则要选择“窗口”。
这时，画面上的十字光标会变为窗口光标。
WINDOW
キー
＜通常は十字カーソル＞
＜ウィンドウカーソル＞
使用XY轴用的轴移动按钮，来移动窗口框的上面、左面、下面及右面。
先移动上面、左面，按下“OK”按钮。
再移动下面、右面，按下“OK”按钮。
移动下面、右面后，按下“OK”按钮，摄像机会移动，使箱形窗口的中心变为原来十字光标的中心，
箱形窗口变回十字光标。
在 X、Y 各自的文本框里会显示摄像机移动的当前坐标。
此时按下“OK”按钮，就可获得坐标值。
注意
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
<通常为十字光标>
<窗口光标>
键
4-178
第 1 部 基本编 第 4 章 制作生产程序
● 2 点或 3 点的示教方法
a)
以
2
点进行示教时
A
B
C
输入上述的A、B两点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为示
教的坐标。
b)
进行
3
点示教时
输入A、B、C三点，以点D的坐标作为示教坐标。
(点D的X方向为点A、点B、点C的中点， Y方向为点A、点B的中点)
B
A
C
Ｄ
C
B
A
Ｄ1
基板垫片
(PAD)
