第 1 部 基本编 第 4 章 制作生产程序 ④ 请选择标记的形状 。 在画面中显示如下提示 信息。 标记的形状将被 自动判别。判别 结果有误时， 请用上下方向按 钮选择正确的 标记。 [＊] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] ＰＲ ⑤ 请进行检出框的示 教。 完成④的操作后 ，会自动显示标 记尺寸 1 .5 倍大的窗 口，与画面 中心一致 ( 默认窗口 ) 。 要改…
第 1 部 基本编 第 4 章 制作生产程序
● 当标记识别不稳定时，请按下照明条件设定按钮，设置照明模式。
请在指定测量框的左上方之前，先设置照明模式。
照明模式
处理
标准照明
识别通常的基板标记时使用此模式。
阻剂
/
保护胶片照明
在标记上有阻剂或保护胶片，标准照明时标记反射不佳，识
别不稳定时使用此模式。
用户定义照明
当上述
2 种模式的情况下，标记的反射均不佳，识别不稳定
时，直接设定垂直、角度、外圈
照明的光量时使用此模式。
选择用户定义时，要直接输入照明值。请选择“角度照明”、“垂直照明”或“外圈照明”
按钮，在编辑框里输入数值，或按“+”、“-”按钮变更数值。
※用户定义的照明模式，一般设置在 50～200 之间。设置在 50 以下时，有时光亮不稳定。
[外圈照明]按钮，仅当设置了「镀锡印刷识别贴片位置校正（选项）」时才会显示。
在标记信息相同而需要仅对检出框进行重新示教时，按下[NEXT]按钮即可以
略过③的操作。
新识别标记时，[NEXT]按钮无效。
4-188
第 1 部 基本编 第 4 章 制作生产程序

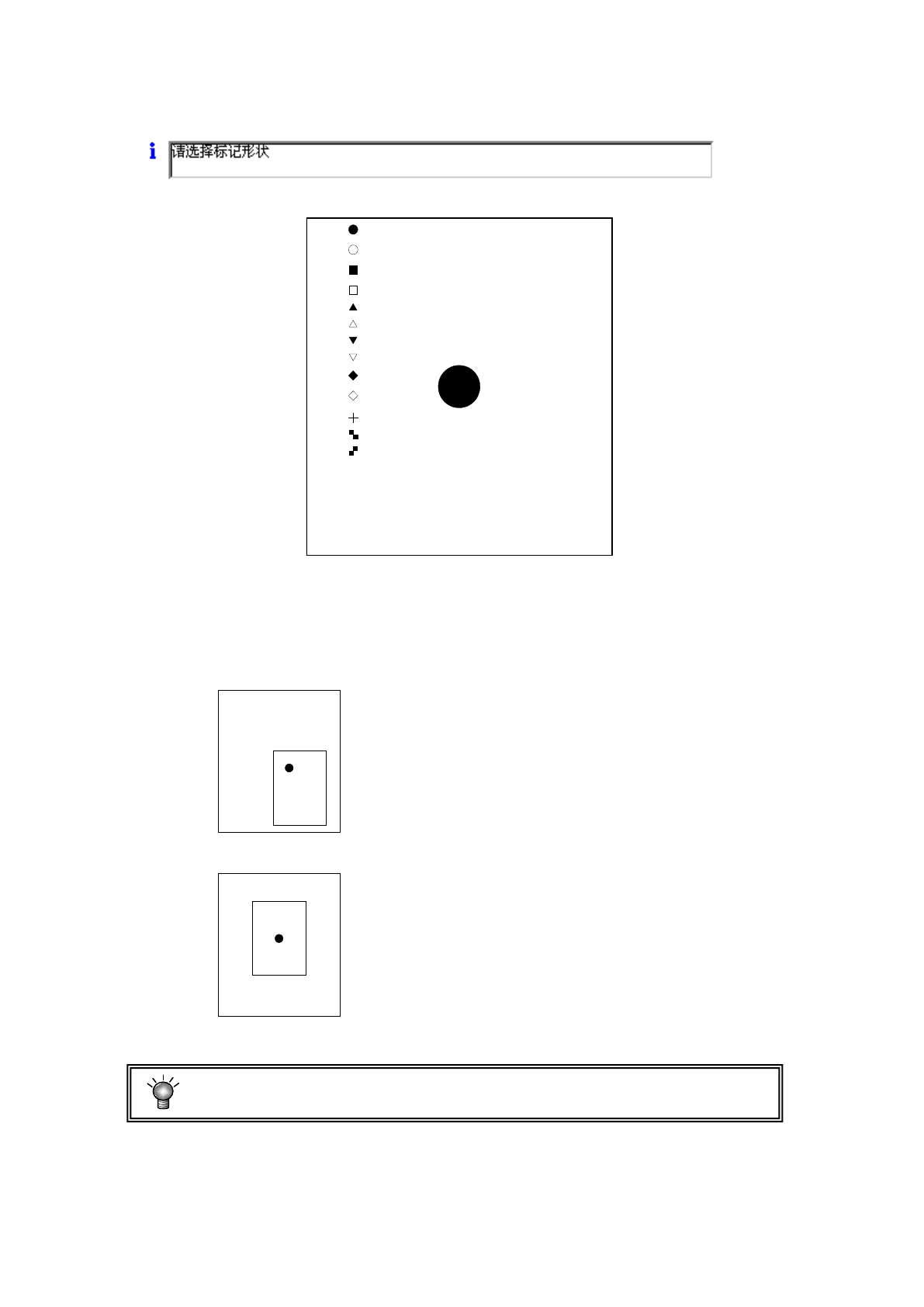

④
请选择标记的形状。
在画面中显示如下提示信息。
标记的形状将被自动判别。判别结果有误时，请用上下方向按钮选择正确的标记。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
⑤
请进行检出框的示教。
完成④的操作后，会自动显示标记尺寸 1.5 倍大的窗口，与画面中心一致(默认窗口)。
要改变检出框时，请进行与步骤③相同的操作。
在此，如果按下“Previous”按钮，可返回检出框的示教(③的操作)。
按与刻度框同样的方式来设定检出框。
设置方法，与刻度框相同。
调整完成后按下“OK”按钮。
4-189
第 1 部 基本编 第 4 章 制作生产程序
⑥
进行标记注册
结束示教后，如果标记已经被注册过，会显示是否要进行覆盖的提示信息。
按“是”用示教结果覆盖现在的数据。
按“否”不反映出示教结果。
与标记是否已注册过无关，会显示标记数据库管理画面。在将标记数据向标记数据库进行注册
时，请按画面下部的[注册]按钮。
