第 1 部 基本编 第 4 章 制作生产程序 (1) 示教结果 在左侧的项目组 里会显示出通过 示教取得的标 记数据的一部分 内容。 项目 内容 形状 标记的名称 （在文字的前面 显示形状） 极性 标记表现方法 正转 黑底白色的标记 反转 白底黑色的标记 尺寸 标记数据的横纵 尺寸（ mm ） aaa x bbb a aa 横向的尺寸 bbb 纵向的尺寸 比例 标记的图像数据 比例 多值化 = 使用多级灰度图像读取 的标记数据 二值化 …
第 1 部 基本编 第 4 章 制作生产程序
⑥
进行标记注册

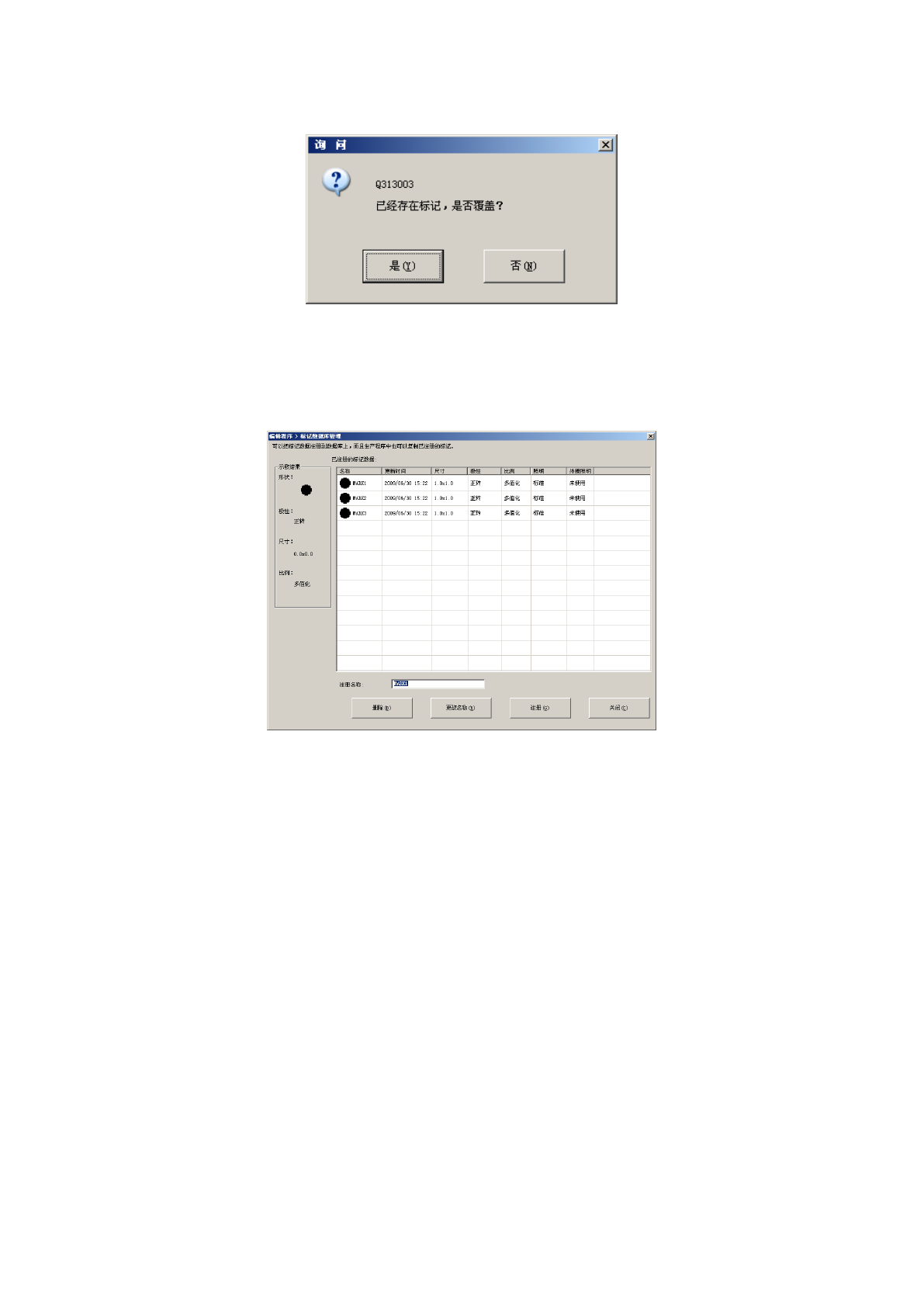

结束示教后，如果标记已经被注册过，会显示是否要进行覆盖的提示信息。
按“是”用示教结果覆盖现在的数据。
按“否”不反映出示教结果。
与标记是否已注册过无关，会显示标记数据库管理画面。在将标记数据向标记数据库进行注册
时，请按画面下部的[注册]按钮。
4-190
第 1 部 基本编 第 4 章 制作生产程序
(1)
示教结果
在左侧的项目组里会显示出通过示教取得的标记数据的一部分内容。
项目
内容
形状
标记的名称
（在文字的前面显示形状）
极性
标记表现方法
正转 黑底白色的标记
反转 白底黑色的标记
尺寸
标记数据的横纵尺寸（mm）
aaa x bbb
aaa 横向的尺寸
bbb 纵向的尺寸
比例
标记的图像数据比例
多值化 = 使用多级灰度图像读取的标记数据
二值化 = 使用双色调图像读取的标记数据
(2) 已
注册的标记数据
将数据库中存储的标记数据以列表的形式显示出来。各项目的意义如下表所示。
项目
内容
名称
标记的名称
（在文字的前面显示形状）
更新时间
在数据库中注册的日期
尺寸
标记数据的横纵尺寸（mm）
aaa x bbb
aaa 横向的尺寸
bbb 纵向的尺寸
极性
标记表现方法
正转 黑底白色标记
反转 白底黑色标记
比例
标记的图像数据比例
多值化 使用多级灰度图像读取的标记数据
二值化 使用双色调图像读取的标记数据
照明
标记识别的照明模式
标准 读取了标准的照明模式
阻剂／保护胶片 读取了带阻剂／保护胶片的照明模式
用户定义 读取了用户定义的照明模式
外圈照明
是否使用外圈照明(选项)
使用 使用外圈照明。
不使用 不使用外圈照明。
4-191
第 1 部 基本编 第 4 章 制作生产程序
(3)

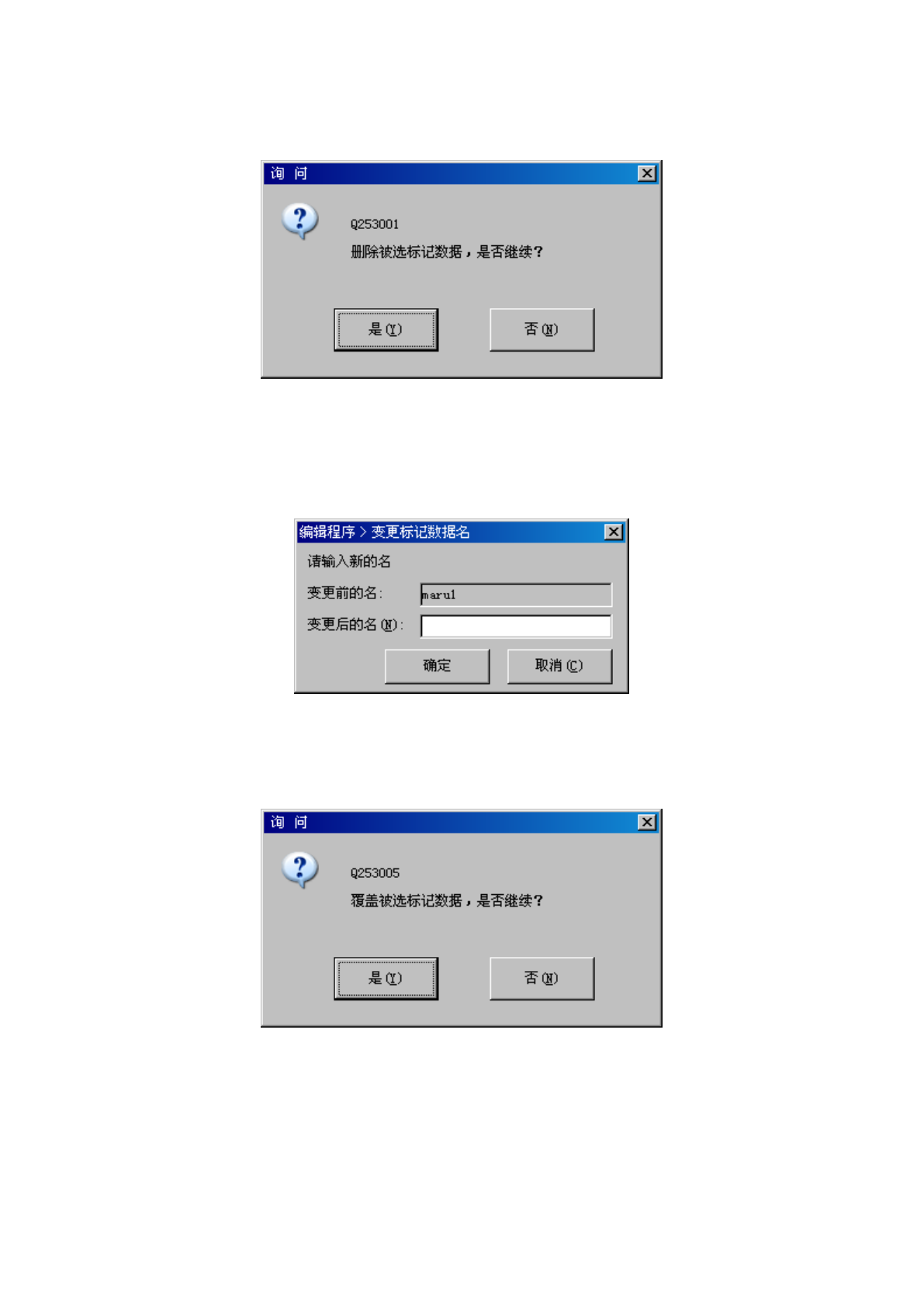

删除
可删除已经注册的（标记）数据。将光标调整到列表中要删除的数据行，按下“删除”按钮时，会显示如下
信息，在对话框里按下“是”按钮（即可删除）。
(4)
更改名称
可以更改已经注册的（标记）名称。将光标调整到列表中要变更的数据行，按下“更改名称”按钮时，
会显示如下信息，请在对话框里输入新名称。
(5)
注册
以注册名称编辑框中设置的名称，将完成示教的标记数据注册到数据库里，并退出画面。
如果选择了列表中的标记，将进行覆盖注册。
4-192
