第 1 部 基本编 第 4 章 制作生产程序
●
可作为用户指定模板注册的图案
1) 可作为用户指定模板注册的图案
①电路图案
②未进行丝网印刷的（未加载镀锡涂层）Pad、Land 图案
③JUKI 标准之外的基板标记（全体、一部分）
2) 可作为用户指定模板注册的必要项
过孔、穿孔图案的生成工程与开孔的工程不一样，因此通常没有相同位置关系（对于图
案，孔位置不确定）。
按过孔、穿孔为基准注册模板，请不要对单独该项，而要对把周围的电路图案包含在内
的形状进行模板注册。
3) 不能作为用户指定模板注册的图案
①丝网（文字）印刷图案
图案、Pad 的生成工程与丝网印刷的工程完全不同，不能以丝网为基础决定贴片位置。
②网版印刷的 Pad、Land 图案
网版印刷的镀锡涂层，由于是颗粒状，根据环境及条件发光不稳定。尽管模板匹配为照
明条件的变化时的强化手法，但当极性（正、反转）的变化时无法追踪。
③识别画面上有类似的图案。
④明暗差较小的模板。
⑤图案的选择（大小）、角度会发生变化的。
特别是将图案的一部分作为用户指定模板时，缩尺的变化会直接被反映到识别精度。
请尽量将整体图案作为用户指定模板。
关于角度变化，模板的重心位置（前述）距离模板中心越远，影响会变大（识别位置会偏移）。
请尽量将模板重心与模板中心保持一致，设置用户指定模板。
4-200
第 1 部 基本编 第 4 章 制作生产程序
4-5-3 环境设置
设置编辑程序的环境。

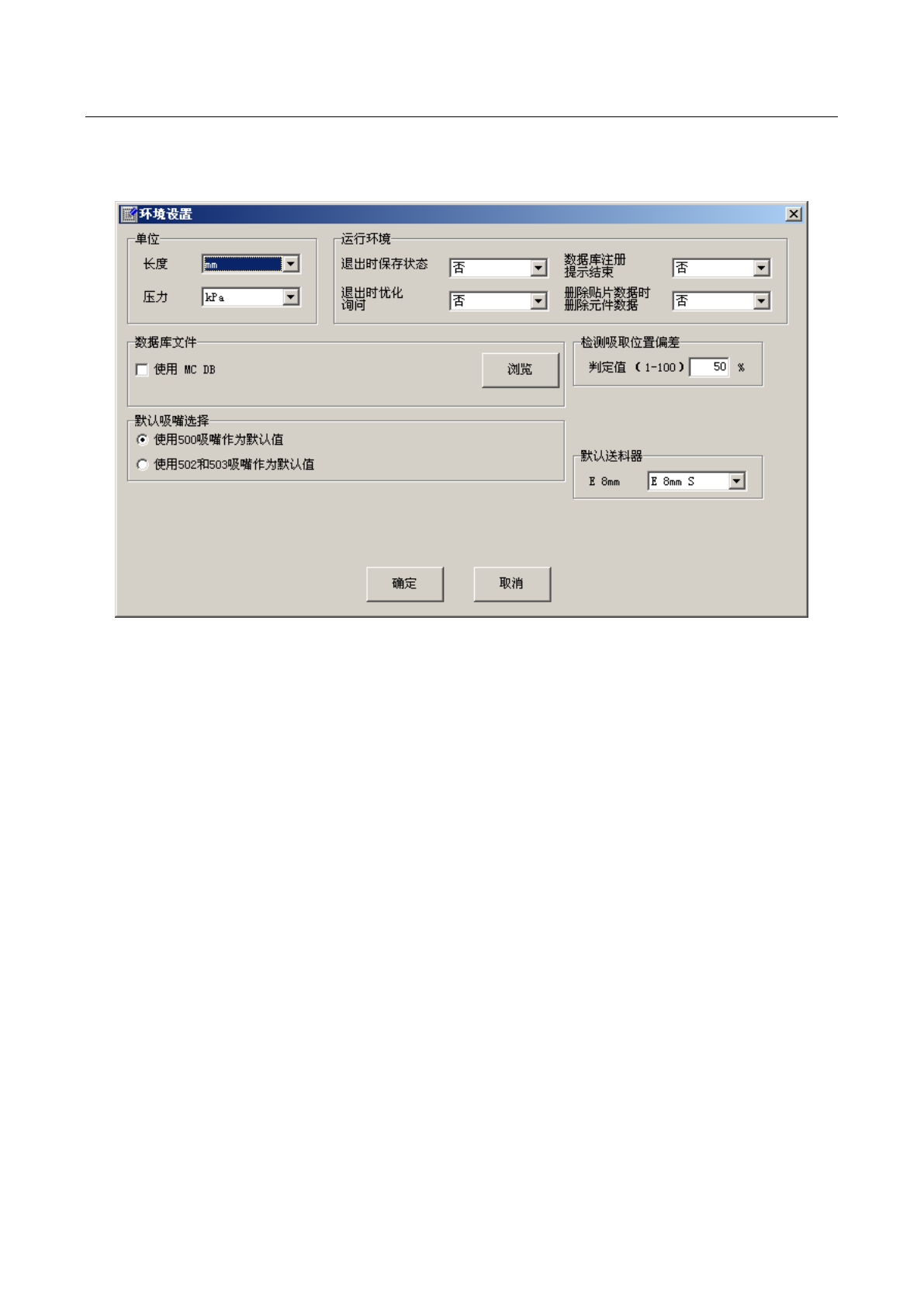

从菜单栏中选择“文件”/“环境设置”，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、Level(大气压)中选择。
(2) 运行环境
1)退出时保存状态
选择是否保存退出编辑程序时的状态，在下次启动时重新显示。
●是：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示/不显示
2.读入文件名
3.窗口尺寸
退出编辑程序后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●否：重启进入编辑程序时，显示新建文件名画面。
4-201
第 1 部 基本编 第 4 章 制作生产程序
2)
退出时优化询问
对退出编辑程序时是否询问优化进行选择。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3)
数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知。
4)
删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●
是
：当该元件的贴片点全部没有了的情况下，删除元件数据。
●
否
：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●
提示
：询问是否删除。
(3)
数据库文件
●
使用贴片机主机的元件
DB
（数据库）时
设置是否使用元件数据库。
需要使用数据库文件时，要指定数据库文件。
数据库是指注册元件数据的文件。
(详细内容请参见“第5章 数据库”)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
1)单击“使用 MC DB”左侧的复选框，进行勾选。

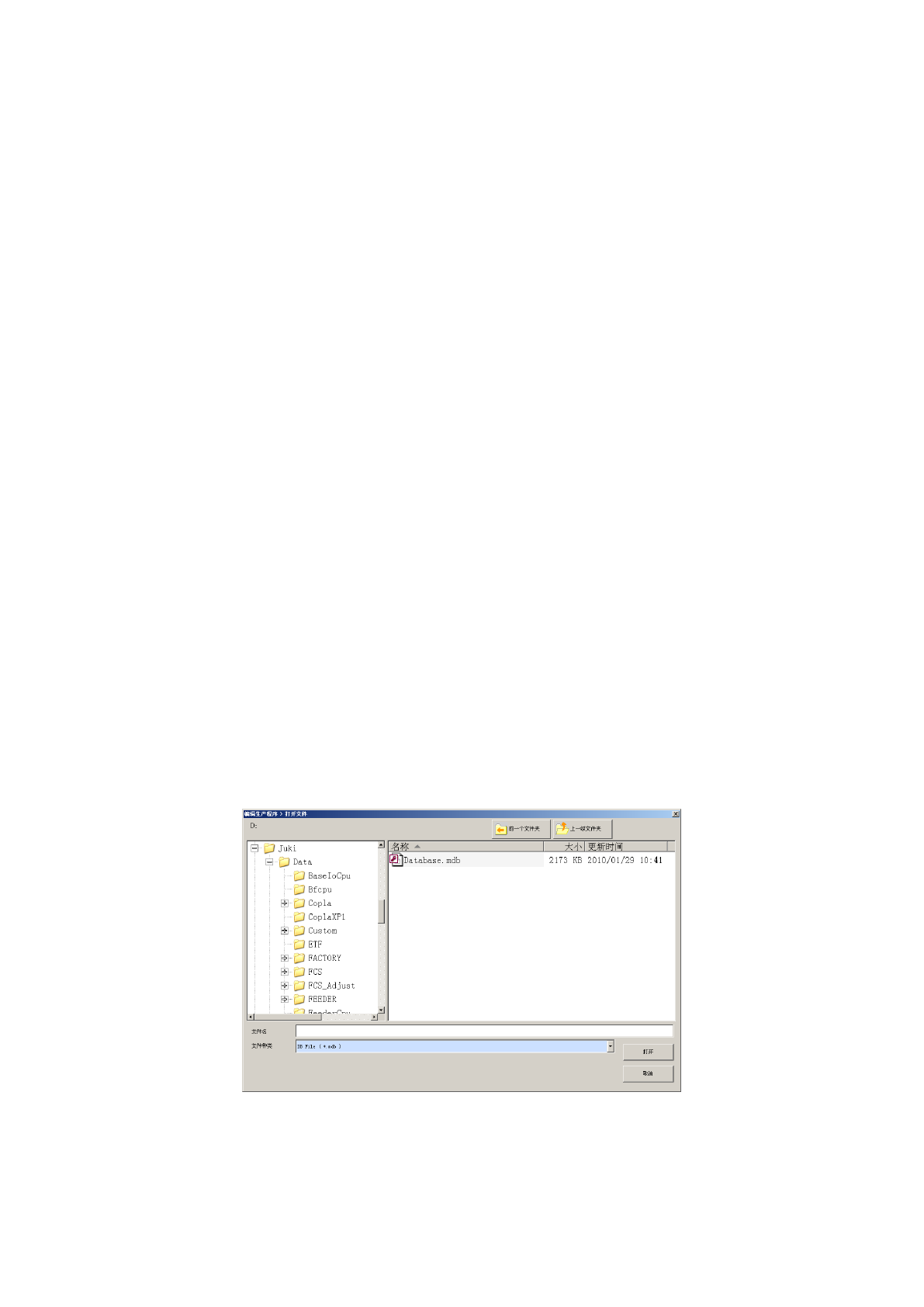

2)单击“浏览”，在“打开文件”画面中选择数据库文件。
4-202
