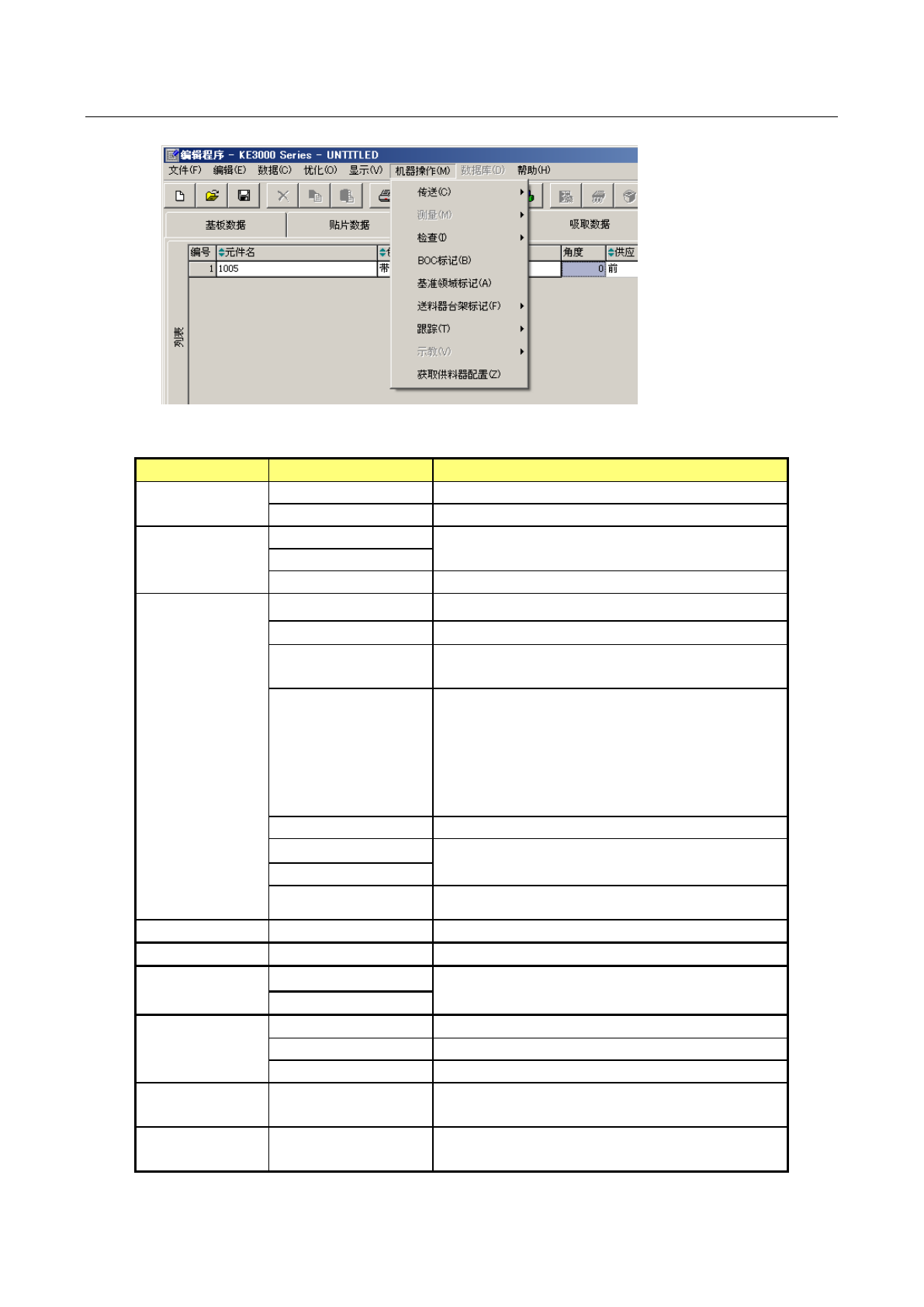

第 1 部 基本编 第 4 章 制作生产程序 4-5-4 机器操作 操作主机的实际 运行，执行各种 作业。菜单上 分成各种作业项 目。 各项菜单项目及 子菜单的功能概 要。 菜单项目 子菜单 概要 传送 基板控制 将基板搬入主机 或搬出主机。 自动调整基板宽 度 调整基板宽度 测量 单独测量 测量元件数据的 各项详细数值。 连续测量 测量贴片基板面 高度 使用 HMS 测量贴片位置的 基板面 高度。 检查 图像识别检查 对元件可否 使用…
第 1 部 基本编 第 4 章 制作生产程序
●
要使用
IS
元件数据库时，
使用 IS 元件数据库时，“使用 MC（主体元件）DB”会变为“使用 IS 元件 DB”。
与“使用 MC（主体元件）DB”时同样，请勾选“使用 IS 元件 DB”左侧的复选框，进行勾选。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机一端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
(4)
默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，“元件数据”里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果“元件数据”中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5)
检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章《4-3-5-2-6 检查》检测吸取位置偏差一节
的说明。
(6)
默认供料器
当吸取数据为 8mm 电动式带式供料器时，供料器类型的初始设置可从”E 8mm S” (单)和”E 8mm D
“(双)中选择。默认选择为 E ”8mm S”。
4-203
第 1 部 基本编 第 4 章 制作生产程序
4-5-4 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
各项菜单项目及子菜单的功能概要。
菜单项目
子菜单
概要
传送
基板控制
将基板搬入主机或搬出主机。
自动调整基板宽度
调整基板宽度
测量
单独测量
测量元件数据的各项详细数值。
连续测量
测量贴片基板面高度
使用
HMS
测量贴片位置的基板面高度。
检查
图像识别检查 对元件可否使用图像识别定中心进行检查。
共面检查
执行共面性检查。
确认速度
进行模拟生产。
确认运行中的
XYθ
偏移量。
统一送料
将已读入的生产程序中使用的供料器，包含代替
供料器，全部进行送料。但，贴片数据中所有设
置为跳过的元件、吸取数据中设置为不使用的供
料器、设置的「各种供料器的吸取前送料设置」（吸
取前送料为 ON 时可设置）中设置为「不使用」
的供料器，不进行送料。
负荷检查
使用测力器检查贴片动作时的负荷。
验证单独检查
执行验证检查。
验证连续检查
电动供料器检查 显示电动供料器确认画面。
BOC
标记
－
确认
BOC
标记识别及储存实测值。
基准领域标记
－
确认基准领域标记识别及存储实测值。
供料器台架标记
前
确认台架标记识别及存储实测值。
后
跟踪
贴片位置
确认贴片数据的各坐标位置。
吸取位置
确认吸取数据的各坐标位置。
吸取高度
确认吸取数据的各高度位置。
示教 图像示教
此功能用于对球元件（通用图像元件、BGA、
FBGA
）的球进行测量。
取得供料器配置 －
本体装载的供应装置信息（孔位置）反应到吸取
数据中。（选项）
4-204
第 1 部 基本编 第 4 章 制作生产程序
4-5-4-1 传送
4-5-4-1-1 基板控制
可进行基板的搬入、搬出。选择菜单后，如果安全盖在打开的状态，为了将轴移动到安全位置等
待，会显示如下画面。
请确认安全后，按下“
继续
”按钮。
将轴移动到安全位置等待后，会显示下列基板传送画面。
4-205
