第 1 部 基本编 第 4 章 制作生产程序
4-5-4-2-3 测量操作
(1)
单独测量
只对被选择的元件进行测量。
1)
设置单独测量的条件

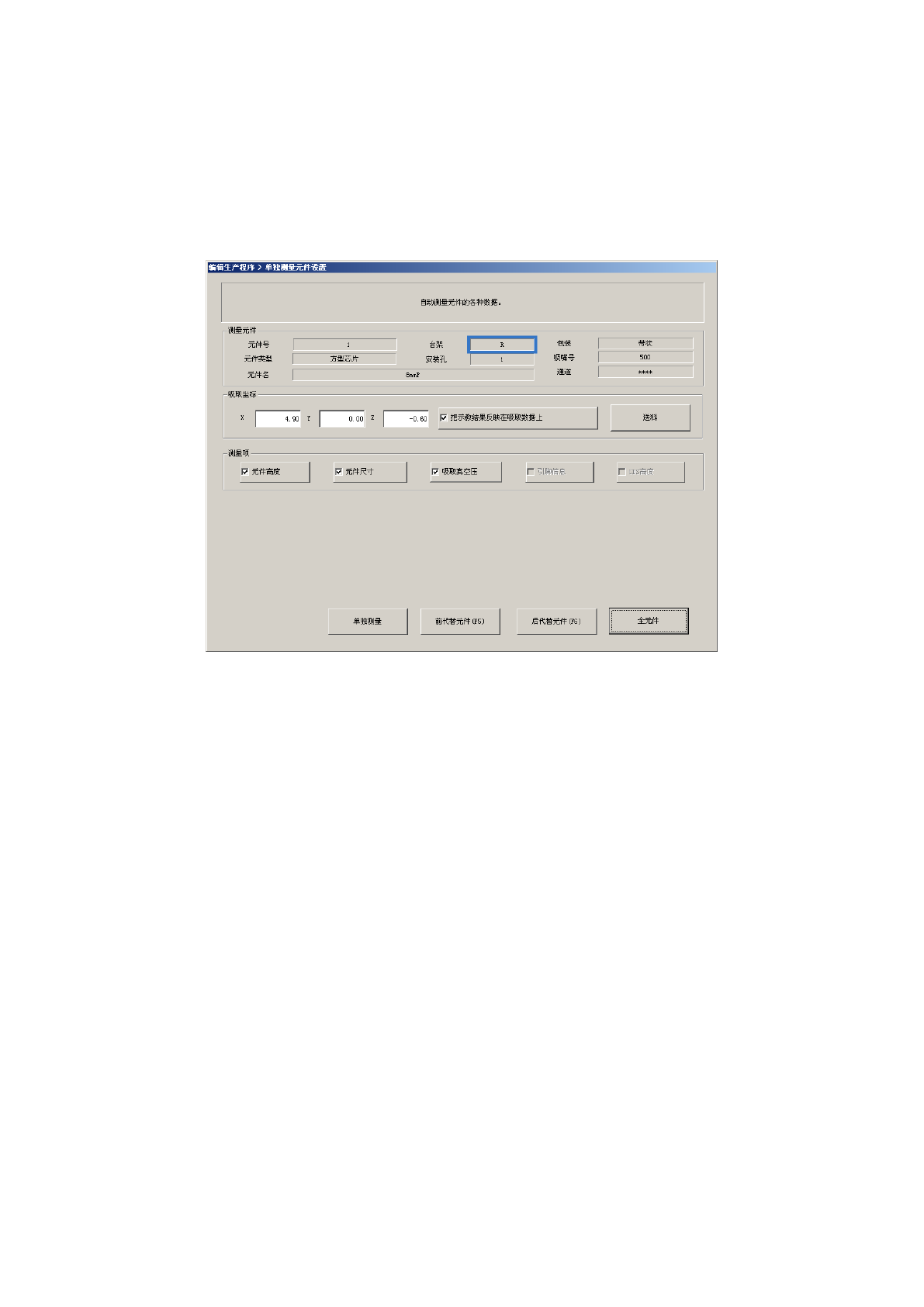

从菜单栏中选择“机器操作”/“测量”/“单独测量”后，显示如下画面。
a)
测量元件
显示要测量元件的内容。
b)
吸取坐标
显示吸取元件的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目为非显示，不能进行吸取位置的变更、送料和示教。
● 把示教结果反映在吸取数据上
选择是否将使用示教功能的示教结果反映在吸取数据。不勾选时，坐标仅适用于此次吸取
时。
● 送料
顶推一次供料器，送出元件。(32mm的纸粘着带除外)。
4-214
第 1 部 基本编 第 4 章 制作生产程序
＜变更吸取坐标的方法＞
用于测量的元件的吸取位置与实际有差异时，可使用示教功能进行贴片坐标的示教。
此外，不进行示教而用手动输入也可变更坐标。

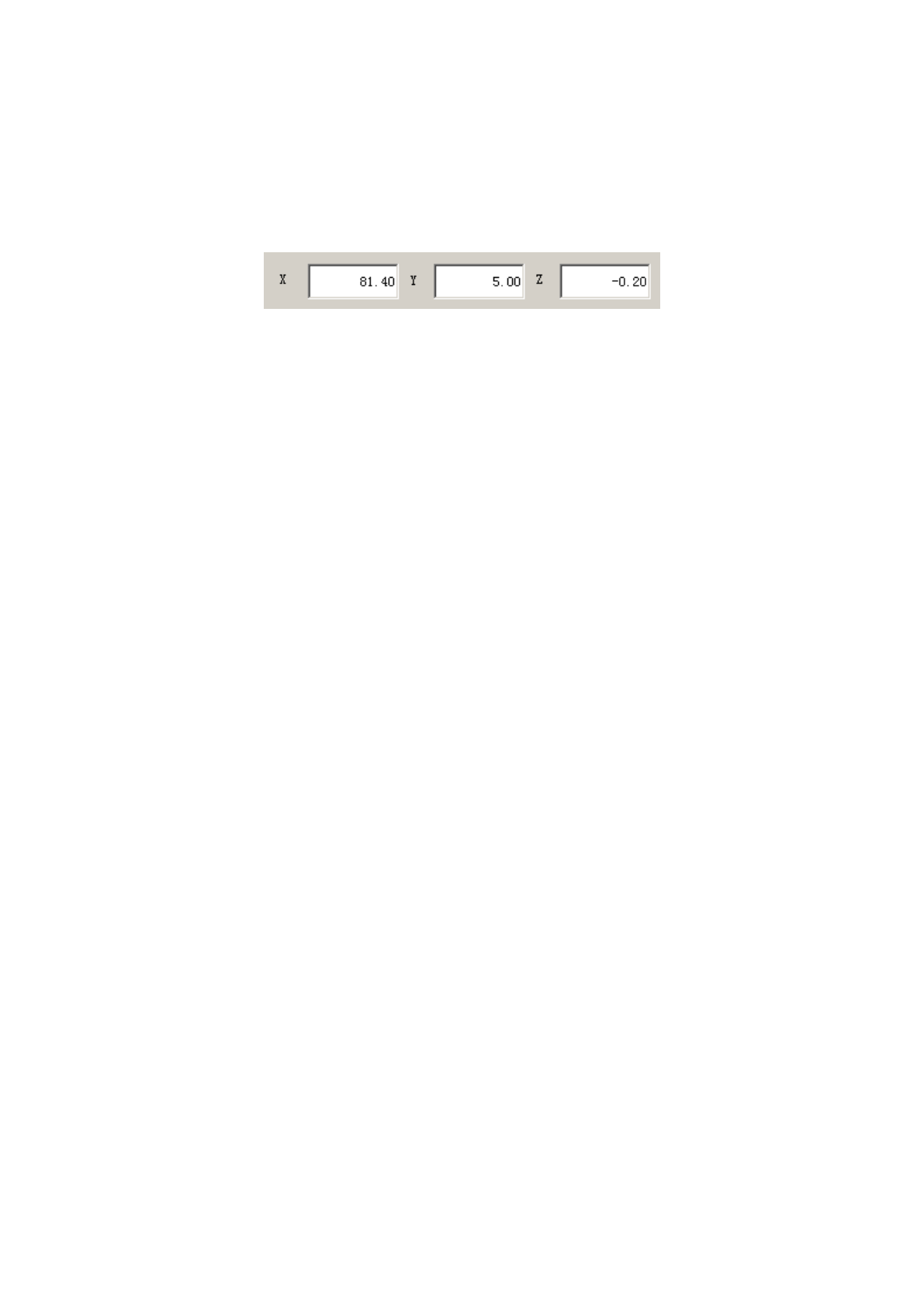

步骤1) 要示教XY坐标时，将光标移动到X或Y坐标。
（要进行Z坐标的示教时，请将光标移动到Z坐标。）
步骤 2）按下功能栏的“示教”按钮，打开示教画面。
进行坐标示教，按下“OK”按钮，取得所示教的坐标数据。
c)
测量项
选择需要测量的项目。默认为选择所有可测量的项目。根据元件类型，可测量的项目有所不
同。
d) [
单独测量
]
按钮
执行单独测量。
e) [
前代替元件
]
按钮、
[
后代替元件
]
按钮
如果当前显示的元件有代替元件时，显示此项。
f) [
返回
]
按钮
结束单独测量，返回到原来的画面。
4-215
