第 1 部 基本编 第 4 章 制作生产程序 (3) 图像识别检查的操作 从菜单栏中选择 “ 机器操作 ”/“ 检查 ”/“ 图像识别检查 ” 后，显示如下画 面。 1) 被检元件 显示进行图像识 别检查的元件的 内容。 2) 吸取坐标 显示吸取元件的 吸取位置的内容 。也可以更改 为前代替元件及 后代替元件 的吸取位置。 当没有吸取数据 时， 或采用 M TC 时， 各项目不 会显示， 也不能进行吸取位置 的变更、 供料器顶 推、示教…
第 1 部 基本编 第 4 章 制作生产程序
(1) 图像识别检查的检查方式
对元件数据中的设置值，进行图像定中心的一系列控制，检查有无错误。
(2) 关于图像识别检查时的各项运行
1) 检查后归还元件
检测后的元件有归还原来的位置或废弃两种处理。
因包装方式而异，详见下表。
废弃场所，在元件数据的“元件废弃”中设置指定。
1mm 以下的元件，在归还时可能出现元件直立或元件倒翻，请根据询问选择处理。
包装方式
条 件 １
条 件 2
归还
废弃
带式
32mm 纸粘着供料器
－ ○
32mm
纸粘着供料器
以外
外形尺寸短边
1mm
以下
询问
*1
外形尺寸短边
1mm
以上
○ －
散装
外形尺寸短边
1mm
以下
询问
*1
外形尺寸短边
1mm
以上
○ －
托架
○ －
ＭＴＣ
○ －
ＭＴＳ
○ －
管状
－ ○
*1 将显示询问，请选择是归还或是废弃元件。连续检测时会在开始前进行询问。
2) 选择用于吸取的供给装置
若同一元件有多个供给装置(吸取数据)时，从最初输入数据初始值开始吸取元件。
也可根据需要，更换供给装置。
3) 改变吸取坐标
无法顺利吸取时，可手动输入或进行坐标示教改变吸取坐标。
4) 手动吸取
当没有吸取数据时，可手动将元件安装到吸嘴上。但在这种情况下，不能输入吸取坐标。也不
能操作供料器。
此外，手动吸取时，因元件尺寸的短边超过33.5mm 的元件不能废弃，检测后必须把元件移动
到元件保护位置上。
4-229
第 1 部 基本编 第 4 章 制作生产程序
(3) 图像识别检查的操作

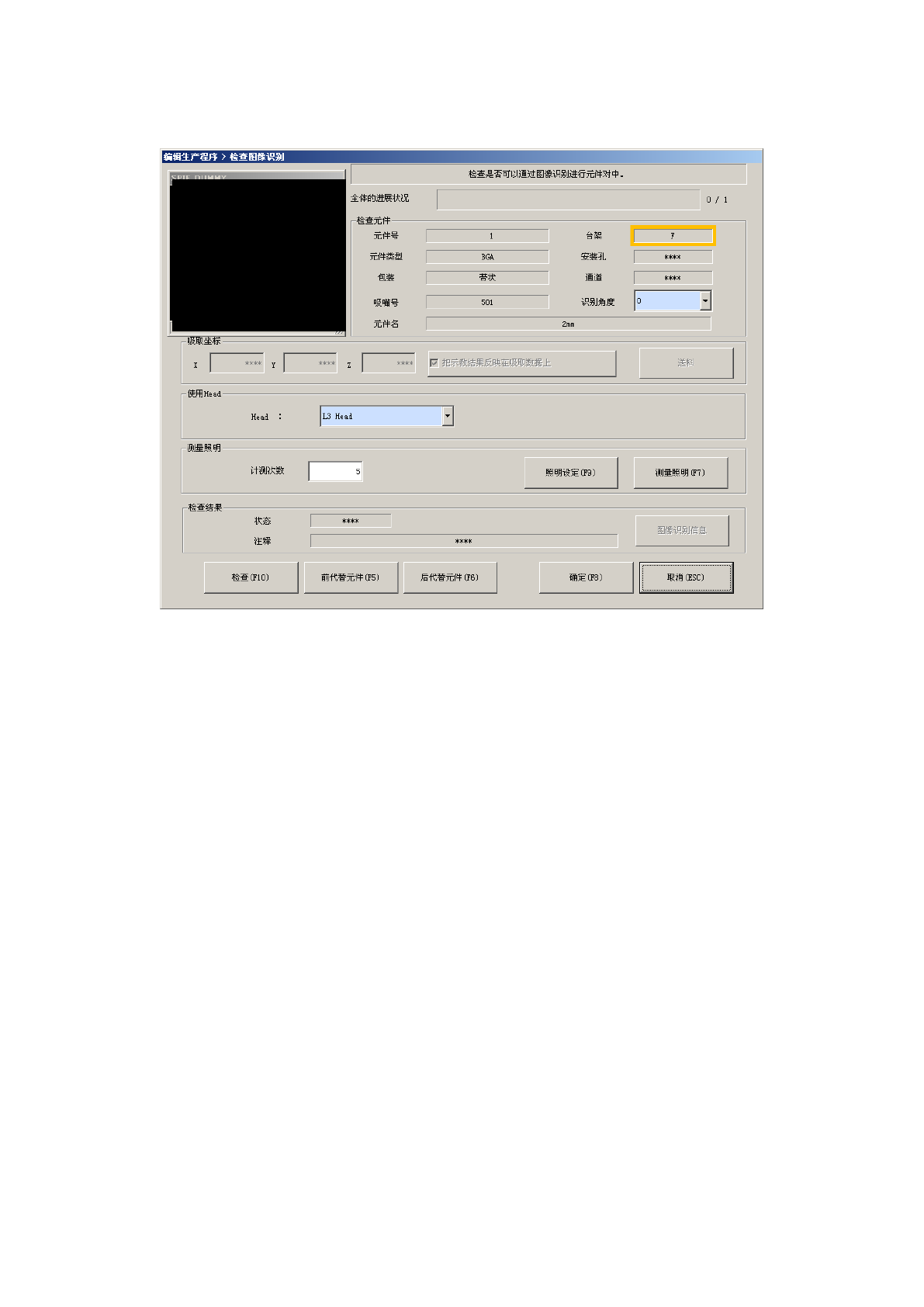

从菜单栏中选择“机器操作”/“检查”/“图像识别检查”后，显示如下画面。
1) 被检元件
显示进行图像识别检查的元件的内容。
2) 吸取坐标
显示吸取元件的吸取位置的内容。也可以更改为前代替元件及后代替元件的吸取位置。
当没有吸取数据时，或采用 MTC 时，各项目不会显示，也不能进行吸取位置的变更、供料器顶
推、示教。
吸取位置可手动输入，以及示教输入。
●把示教结果反映到吸取数据中
选择是否将把示教结果反映到吸取数据中。
不选中时，坐标仅应用于此次吸取。
●送料
顶推一下供料器，供给元件(32mm 纸粘着带除外)。
4-230
第 1 部 基本编 第 4 章 制作生产程序
3) Head 选择
可选择检查中使用的 Head。
MNVC 功能设定为有效时，可选择左 Head。
从组合框的一览中选择使用的 Head。

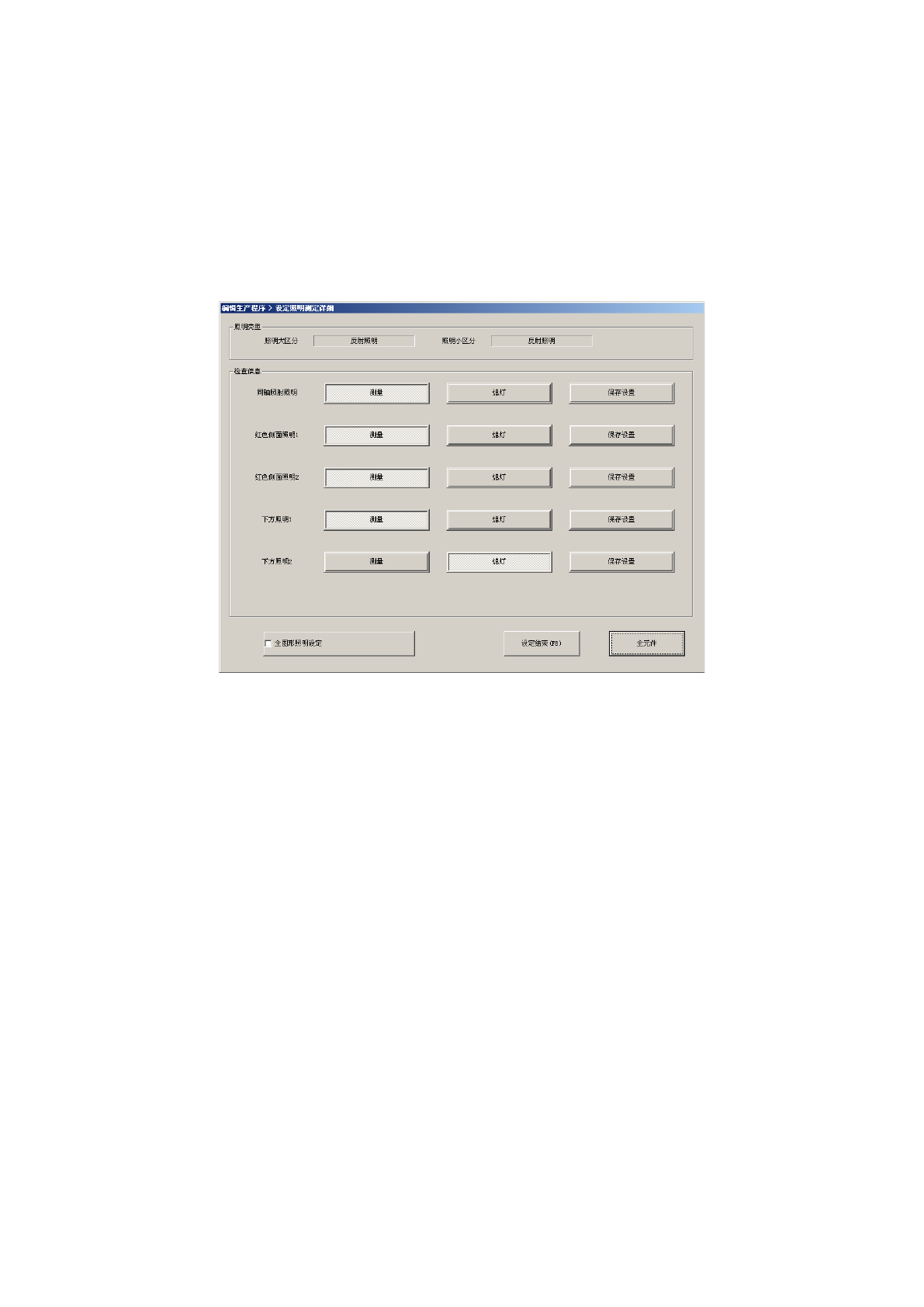

4) 照明测量
在以默认照明的亮度无法识别时，可取得最佳照明条件。
● 照明设置:
对进行照明测量的详细照明条件进行设置。
对照明项目进行个别设置, 取得最佳照明条件。
a) 照明类型
显示照明数据里设置的照明大、小区分。
b) 检查信息
显示照明区分列表，每项照明都配有[测量]、[熄灯]、[保持设定值]按钮(以下简称[保
持]按钮)。
[测量]、[熄灯]、[保持] 三个按钮中,只可选择一个，默认为[测量](仅按下[测量]按钮)状态。
[测量] 设置后，对该项照明,执行照明测量。
[熄灯] 设置后，关掉该项照明灯,执行照明测量。照明测量正常结束后，照明数据里设置为
熄灯。
［保持设定值］ 设置后，以该照明亮度为固定亮度，执行照明测量。
c) 全种类照明测量
设置为[全种类照明测量]按钮(按下状态)后，对于[测量]里设置的检查信息，将实施[测量] / [熄
灯] / [保持设定值] 三种方式各种组合的照明测量。
但如果检查信息设置为 [熄灯]、「保持」 时，则优先执行该设定，不进行组合测量。
默认为无效 (未勾选) 状态。
● 照明测量：
可对识别元件的最适合的照明条件进行自动测量。
4-231
