第 1 部 基本编 第 4 章 制作生产程序 (3) 共面检查的操作 将程序完成至 “ 元件数据 ”-“ 图像数据 ” ，从菜单栏中单击 “ 机器操作 ”/“ 检查 ”/“ 共面检查 ” 。 显示如下画面。 1) 检查元件 显示进行共面性 检查所必要的元 件内容。 2) 测量元件的吸取位置 显示吸取元件的 吸取位置的内容 。可改变为前 代替元件及后代 替元件的吸取 位置。 当没有吸 取数据或为 MTC 时，不显示 各项目，不能 进行吸取…
第 1 部 基本编 第 4 章 制作生产程序
2) 检查后归还元件
检查后的元件,有归还原位置和废弃两种处理。因包装方式而异，列表如下。
废弃地点，根据元件数据中的“元件废弃”设置执行。1mm 以下的元件，在归还时有可能出现元
件直立或倒翻，请根据询问选择处理。
包装方式
条
件
１
条
件
2
归还
废弃
带式
32mm
纸粘着供料器
－ ○
32mm
纸粘着供料器
以外
外形尺寸短边
1mm
以下
询问*1
外形尺寸短边
1mm
以上
○ －
散装
外形尺寸短边
1mm
以下
询问*1
外形尺寸短边
1mm
以上
○ －
托架
○ －
ＭＴＣ
○ －
ＭＴＳ
○ －
管状
－ ○
*1 显示询问信息时，请选择是归还元件还是废弃。连续测量时，在开始前会显示询问。
3) 选择吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，默认为从最初输入数据的元件开始吸取。
也可根据需要改变供给装置。
4) 改变吸取坐标
无法顺利吸取时，可手动输入或进行坐标示教，改变吸取坐标。
5) 手动吸取
当没有吸取数据时，可手动将元件安装到吸嘴上。
在这种情况下，不能输入吸取坐标。也不能操作供料器。
4-234
第 1 部 基本编 第 4 章 制作生产程序
(3) 共面检查的操作

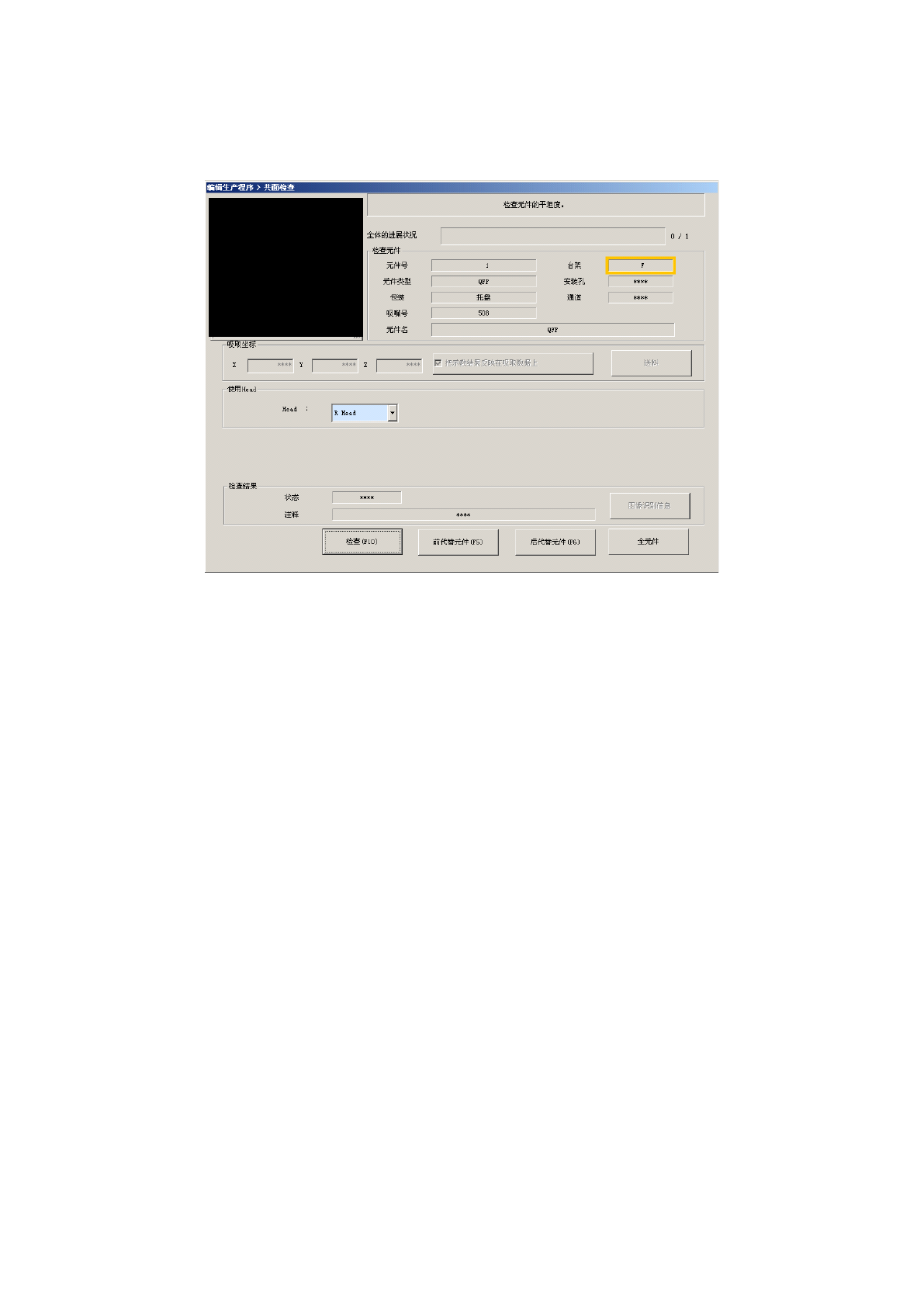

将程序完成至“元件数据”-“图像数据”，从菜单栏中单击“机器操作”/“检查”/“共面检查”。
显示如下画面。
1) 检查元件
显示进行共面性检查所必要的元件内容。
2) 测量元件的吸取位置
显示吸取元件的吸取位置的内容。可改变为前代替元件及后代替元件的吸取位置。
当没有吸取数据或为 MTC 时，不显示各项目，不能进行吸取位置的变更、供料器顶推和示教。
●把示教结果反映到吸取数据
选择是否将示教结果反映到吸取数据中。
不勾选时，坐标仅适用于此次吸取。
●送料
顶推一下供料器，输送元件(32mm 纸带除外)。
3) 使用的 Head
MNVC 功能有效时，可选择检查中使用的 Head。
从组合框一览里选择 Head。
MNVC 功能有效时，如果检查元件被分配到左 Head 时，可将左 Head 选择为检查的 Head。除
此以外会显示右 Head。
4-235
第 1 部 基本编 第 4 章 制作生产程序
4) 检查结果
显示图像识别结果及共面检查结果。
●状态
可进行测量时显示“OK”，不能进行时显示“NG”。
●注册
显示错误原因。
●图像识别信息
图像检查结果为 NG 时，可显示错误的详细信息。
错误的详细信息显示，可浏览过去的１６个数据。
此时，图像识别错误时的详细信息，会从最新的信息开始显示。
「上一页」：显示以前图像识别错误时的信息。
「下一页」：显示有关当前图像识别错误的下一个信息。
「帮助」：显示当前显示的图像识别错误信息相关的帮助。
「返回」：关闭图像识别错误信息画面。
