第 1 部 基本编 第 4 章 制作生产程序
4) 检查结果
显示图像识别结果及共面检查结果。
●状态
可进行测量时显示“OK”，不能进行时显示“NG”。
●注册
显示错误原因。

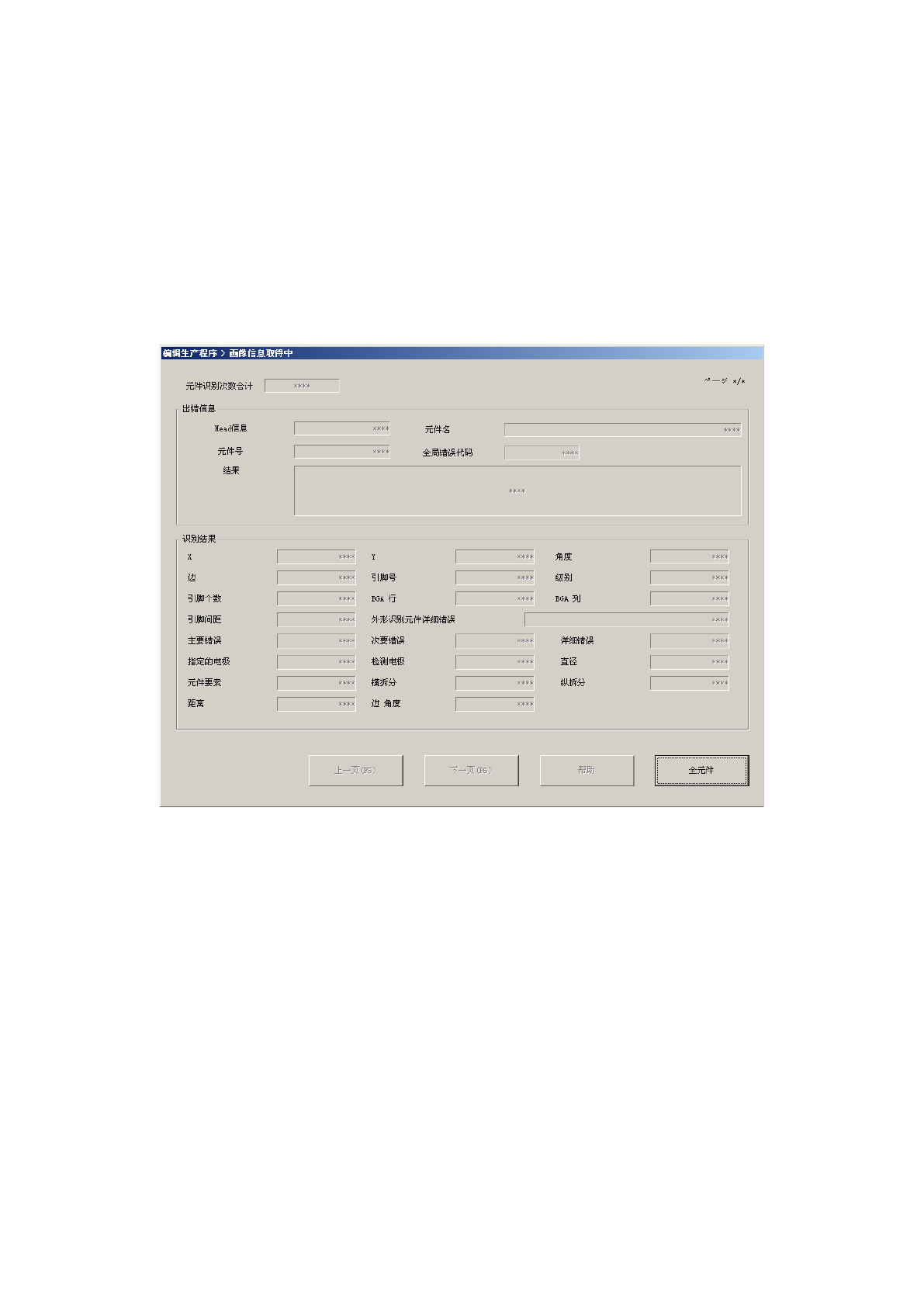

●图像识别信息
图像检查结果为 NG 时，可显示错误的详细信息。
错误的详细信息显示，可浏览过去的１６个数据。
此时，图像识别错误时的详细信息，会从最新的信息开始显示。
「上一页」：显示以前图像识别错误时的信息。
「下一页」：显示有关当前图像识别错误的下一个信息。
「帮助」：显示当前显示的图像识别错误信息相关的帮助。
「返回」：关闭图像识别错误信息画面。
4-236
第 1 部 基本编 第 4 章 制作生产程序
以下，显示图像详细错误信息的内容。
显示
内容
元件识别次数合计
进行了元件识别的次数
页
显示图像识别信息编号
Head
信息
Head
号
元件名
元件数据的元件名
元件号
元件数据的编号
全局错误代码
实际的图像识别错误代码
结果
未加工的结果字符串
Ｘ
识别结果（相对于画面中心的Ｘ方向偏移量）
ＶＣＳ监视器的右方向为正
Ｙ
识别结果（相对于画面中心的Ｙ方向偏移量）
ＶＣＳ监视器的上方向为正
角度
识别结果（相对于画面中心的
Θ
方向偏移量）
ＶＣＳ监视器的逆时针方向为正
边
检测到错误的边（上
/
下
/
左
/
右）
不是监视器上显示的边，而是在图像数据中指定的 Top -View（俯
视）的边
引脚号
检测到错误的引脚号（１～）
引脚欠缺中指定的 To p-View 的逆时针旋转指定的引脚号。如果有
多个错误时，为最初检测到错误的引脚号。
如果是通用图像元件，则是从第１元件开始数的引脚（球）号。
级别
引脚弯曲错误时，为相对于引脚间距的引脚弯曲量（％）。球变形、
球直径错误时，则为相对于球直径值的变形量（％）。（
0.1%单位）
引脚个数
实际检测出的引脚总个数
ＢＧＡ行
区域列元件中检测到错误的球的排列号。不根据图像数据，而在Ｖ
ＣＳ监视器上显示的行号。（ＶＣＳ监视器从上至下从０开始连续
排列的行号）。如果有多个错误时，为最初检测到错误的球的行号。
ＢＧＡ列
区域列元件中检测到错误的球的排列号。不根据图像数据，而在Ｖ
ＣＳ监视器上显示的列号。（ＶＣＳ监视器从左至右从０开始连续
排列的列号）。如果有多个错误时，为最初检测到错误的球的列号。
引脚间距
导致引脚（球）间距错误的元件的实际引脚（球）间距。仅输出检
测到实际引脚（球）间距的元件。（
0.1um
单位）
外形识别元件详细错误
表示外形识别元件错误信息的５栏字符串。
XXYYY
的
XX
表示发生错误的位置，
YYY 表示发生错误的原因。
主要错误
通用图像元件（包含一部分ＢＧＡ元件）的主要错误代码。
次要错误
通用图像元件（包含一部分ＢＧＡ元件）的次要错误代码。
此次要代码表示具体的内部事件。
详细错误
通用图像元件（包含一部分ＢＧＡ元件）的详细错误代码
指定的电极
扩展引脚连接器元件中，根据图像数据指定的引脚根数
检测电极
扩展引脚连接器元件中，实际可识别的引脚的总根数
直径
球直径、检测到变形的球的实际球直径（
0.1um
单位）
元件要素
通用图像元件中，导致错误的元件组的编号。
图像数据中定义的顺序即为元件组编号。
横拆分
分割识别间距（横方向），生产程序与实际移动的量不同时，按与
指定量的差进行输出。
纵拆分
分割识别间距（纵方向），生产程序与实际移动的量不同时，按与
指定量的差进行输出。
距离
通用图像元件中，元件组之间的距离在生产程序中与指定的尺寸差
别很大时，输出该距离的差分。
边
角度
检测到角度错误时的角度差分。
4-237
第 1 部 基本编 第 4 章 制作生产程序
5) 检查按钮
执行共面性检查。

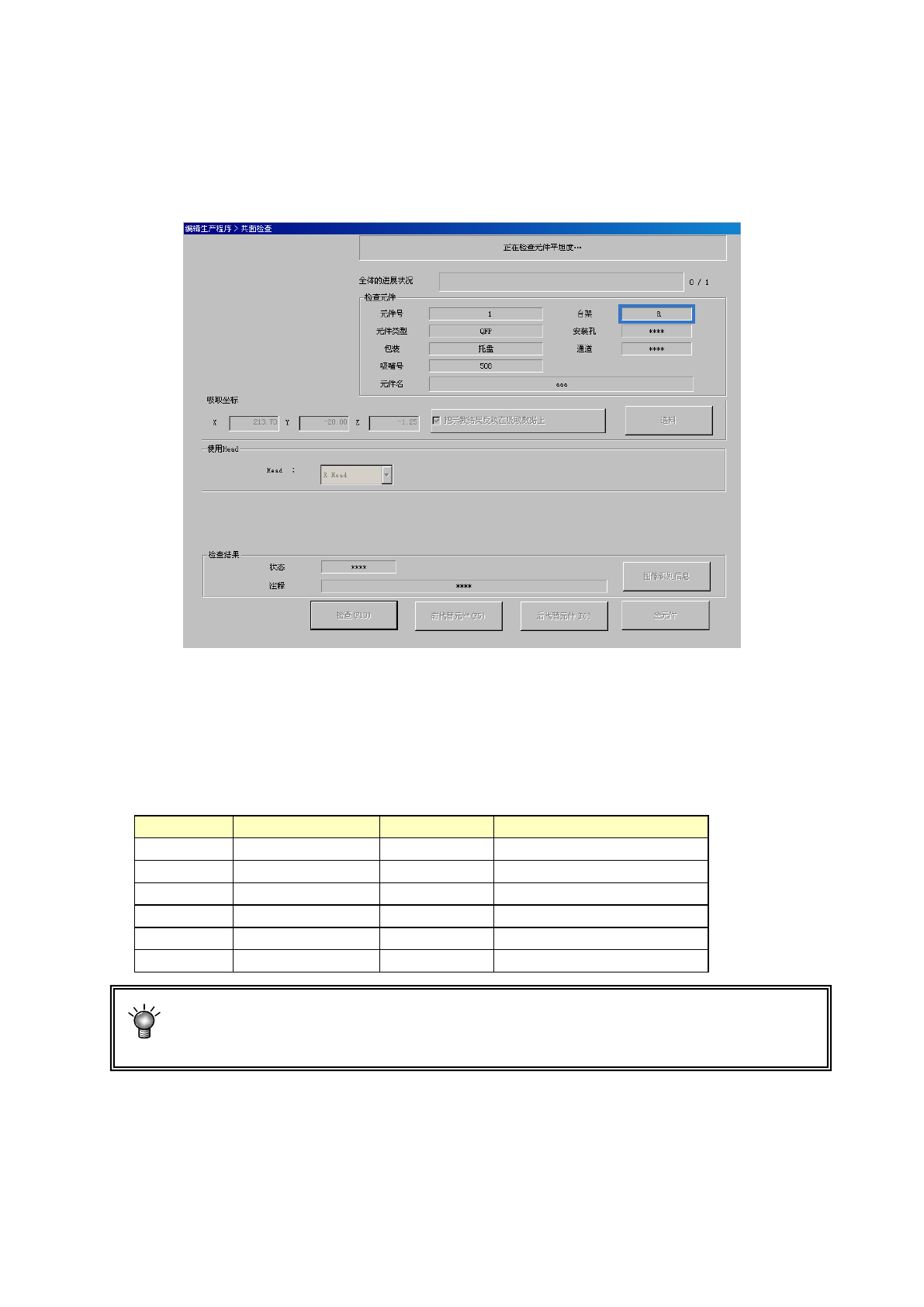

共面性检查中显示如下画面。
显示正在进行检查的元件内容／吸取位置，逐项显示执行中的处理内容。
6) 返回按钮
结束共面性检查，返回到原来的画面。
7) 快捷键
在共面性检查画面中，可进行如下快捷键操作。
键盘
操作面板
HOD 键
动 作
F4
－
-
顶推供料器
F5
－
PREVIOUS
前代替元件
F6
－
NEXT
后代替元件
F8
－
―
选择
Head
F10
－
ENTER
执行图像识别检查
ESC
－
CANCEL
返回
发生端子数错误时，请重新设置元件高度，或将曝光时间变更为 150～300。
发生共面错误、共线（平行）错误时，请使用其他元件检查，或调整判定值。
