第 1 部 基本编 第 4 章 制作生产程序
4-5-4-3-3 检查速度
通过模拟动作对元件的吸取、识别、贴装时的 XYθ 偏移值进行检查，以判断生产程序的速度是否适
宜。

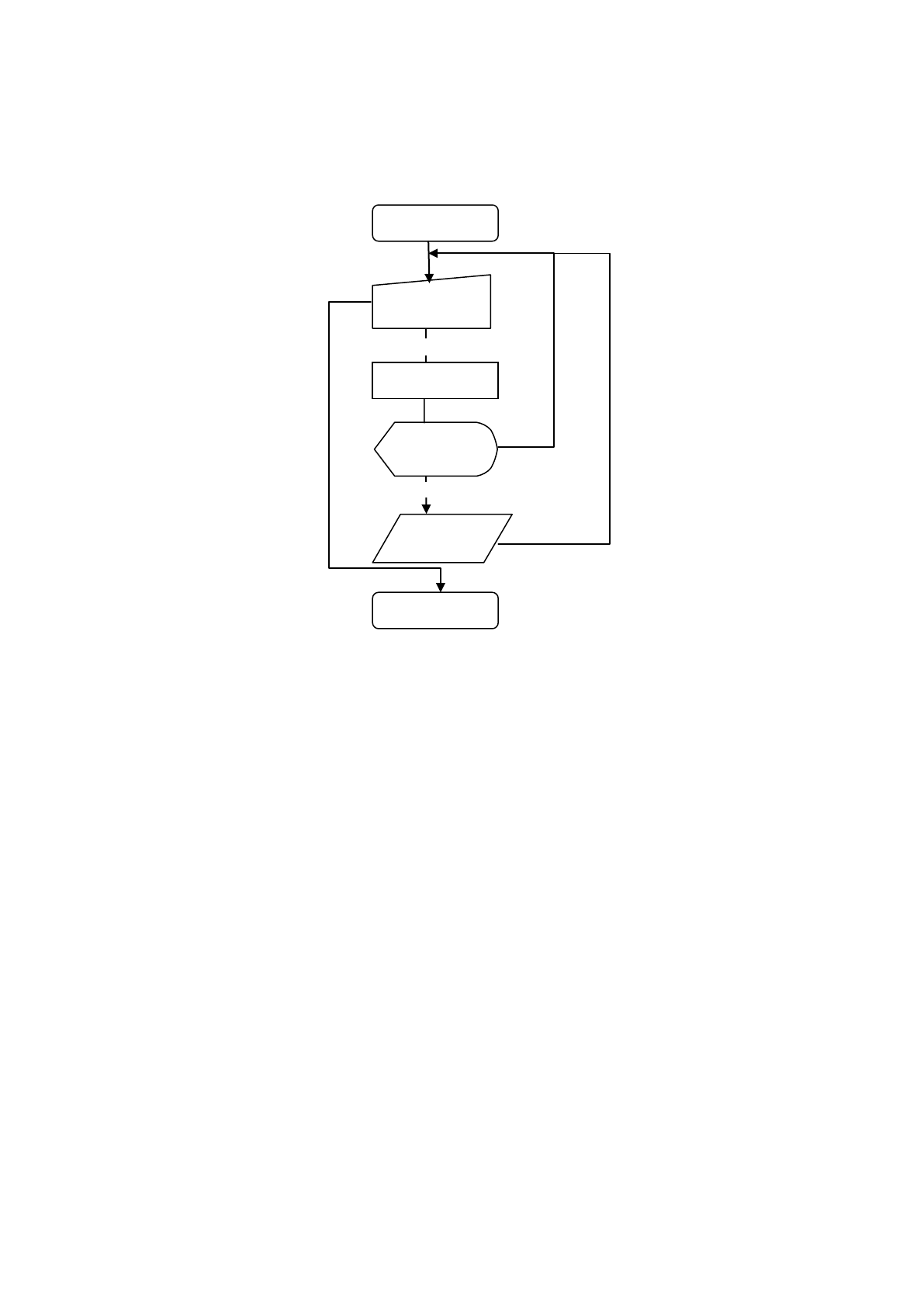

确认速度功能流程概要，请见下图。
(1) 确认速度的操作方法
确认速度操作概要
• 从菜单中选择 [确认速度] ，显示[确认速度] 画面。
• 在[确认速度] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F9] 键）时：将该检查结果输入到元件数据里，并返回
确认速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[确认速度]画面。
• 在确认速度画面上，可以用“前代替元件”（[F5]键 ）、 “后代替元件”（[F6]键）向替代元件
移动。
确认速度开始
设定条件
（对话框）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
4-239
第 1 部 基本编 第 4 章 制作生产程序
(2)设置确认速度的条件

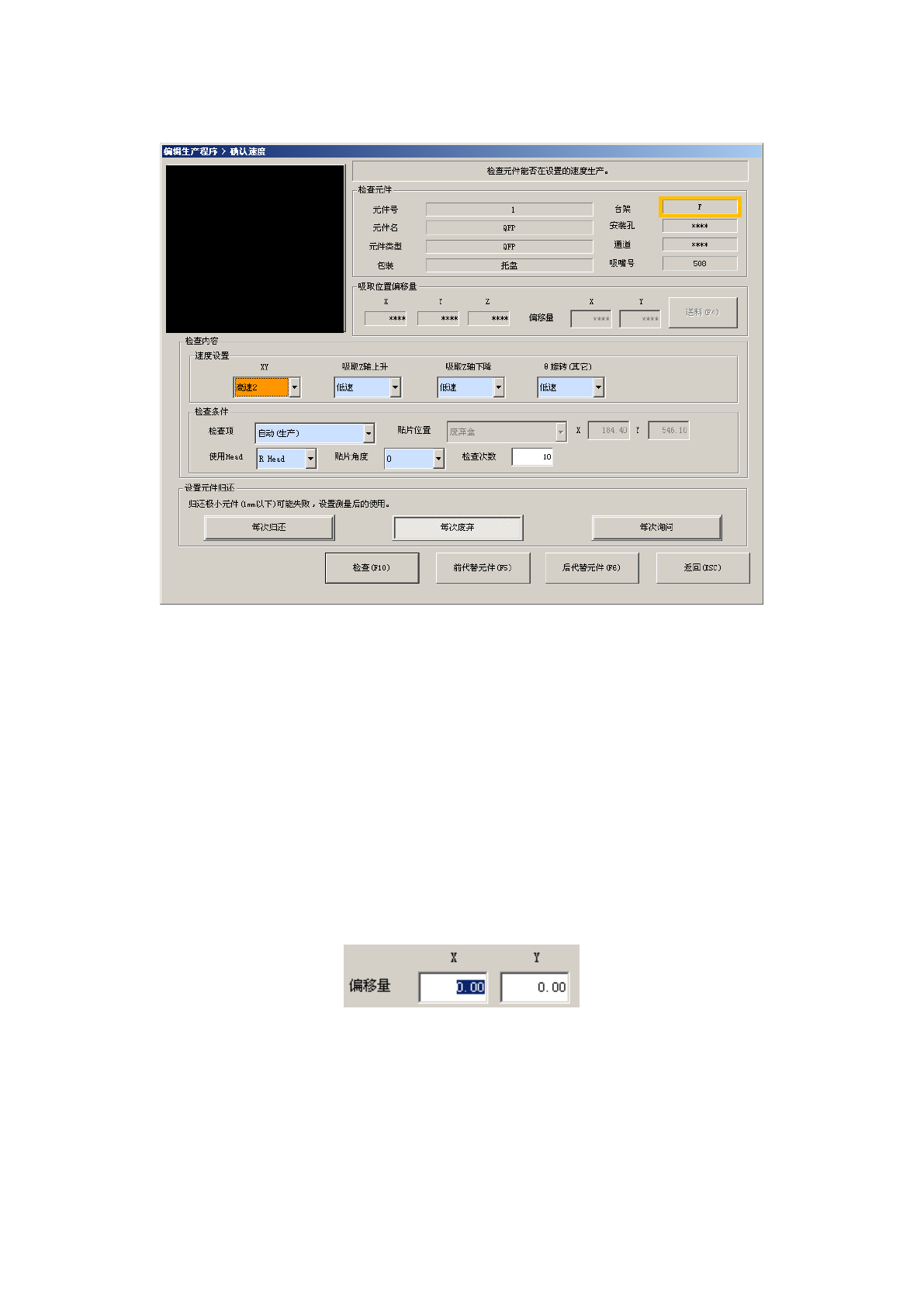

从菜单上选择“确认速度”后，会显示如下的设置确认速度画面。
1) 检查元件
显示要检查元件的内容。
2）吸取位置吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目为非显示，不能进行吸取位置的变更、送料和示教。
● 送料
顶推一次供料器，送出元件。（32mm 纸带除外）。
● 偏移量
需要移动吸取坐标时进行此项设定。也可以用示教功能进行示教。不反映到吸取数据。
检查时使用的元件吸取位置与实际位置不同时，可以使用示教功能对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
① 把光标移动到 Ｘ 或 Ｙ 坐标上。
②按下功能栏的“示教”按钮，打开示教画面。进行坐标示教，按下“OK”按钮，
取得所示教的坐标数据。
