第 1 部 基本编 第 4 章 制作生产程序
(3) 关于元件示教时的各种运行
①吸取时使用的 Head
吸取时使用的 Head 为自动选择。
使用 Head 时，为了减少交换吸嘴的次数，优先使用已安装好的吸嘴。
根据吸嘴的安装状况，每次测量时使用的 Head 有时并不同。
MNVC 功能为有效时，如果检查元件被分配到左 Head 时，可选择检查的 Head。
②检查后归还元件
元件检查后，有的要归还原位置，有的废弃。其处理方式，取决于包装方式，详见下表。
废弃位置，按元件数据的[元件废弃]设置位置进行废弃。
１mm 以下的元件，归还时可能发生元件站立、倒翻等情况，对此，请根据对话框的询问，选
择处理方法。
包装方式
条件１
条件
2
退回
废弃
带式
32mm
纸粘着供料器
－ ○
32mm
纸粘着供料器
以外
外形尺寸短边 1mm
以下
询问
*1
外形尺寸短边 1mm
以上
○ －
散装
外形尺寸短边 1mm
以下
询问
*1
外形尺寸短边 1mm
以上
○ －
托盘
○ －
ＭＴＣ
○ －
ＭＴＳ
○ －
管状
－ ○
*1 显示提示信息，询问是元件退回、还是废弃。连续测定时，会在测量开始前询问。
③选择吸取供料装置
同一元件有多个供给装置（吸取数据）时，默认为从最先输入的数据开始吸取元件。
也可以根据需要，变更供给装置。
④变更吸取坐标
发生吸取不良时，可用手工输入或示教坐标，更改吸取位置。
⑤手工吸取
没有吸取数据时，可以手工将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作供料器。
4-279
第 1 部 基本编 第 4 章 制作生产程序
4-5-4-8-2 元件示教的操作
(1) 设置元件示教

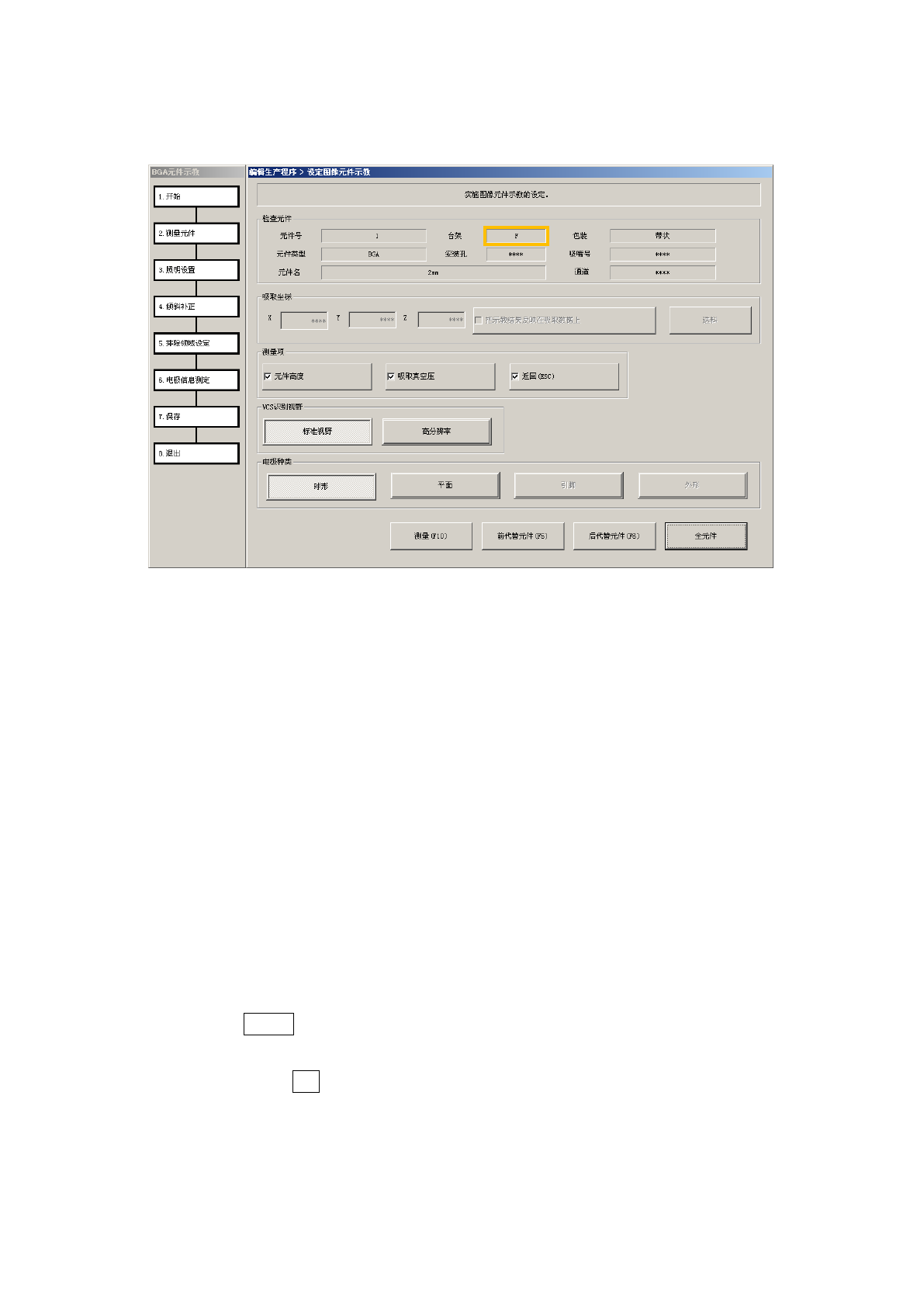

选择“机器操作”－“示教”－“图像示教”，显示如下画面。
a）检查元件
显示执行元件示教时必要的元件内容。
b）吸取坐标
显示吸取元件的吸取位置内容。可以改为前一个代替元件和后一个代替元件的吸取位置。进行手
动吸取等无吸取数据时、或为 MTC 时，则不显示各个项目，不能改变吸取位置、不能顶推供料
器、不能进行示教。
c）送料按钮
执行供料器顶推。
d）测量项目
选择检测项目。默认为选择所有可选的项目。
根据元件类型，测量项目会变为灰色，无法选择。
如果未选择任何一项时，则不进行测量。
e）VCS 识别视野
指定所要测量的 VCS 种类。
f）电极种类
指定要测量元件的电极种类。
g）测量按钮（Ｆ１０ 键）
显示测量执行画面。
h）前代替元件按钮（Ｆ5 键）
4-280
第 1 部 基本编 第 4 章 制作生产程序
i）后代替元件按钮（Ｆ6 键）
显示代替元件。
j）返回按钮（ESC 键）
结束示教设置，返回到原来的画面。

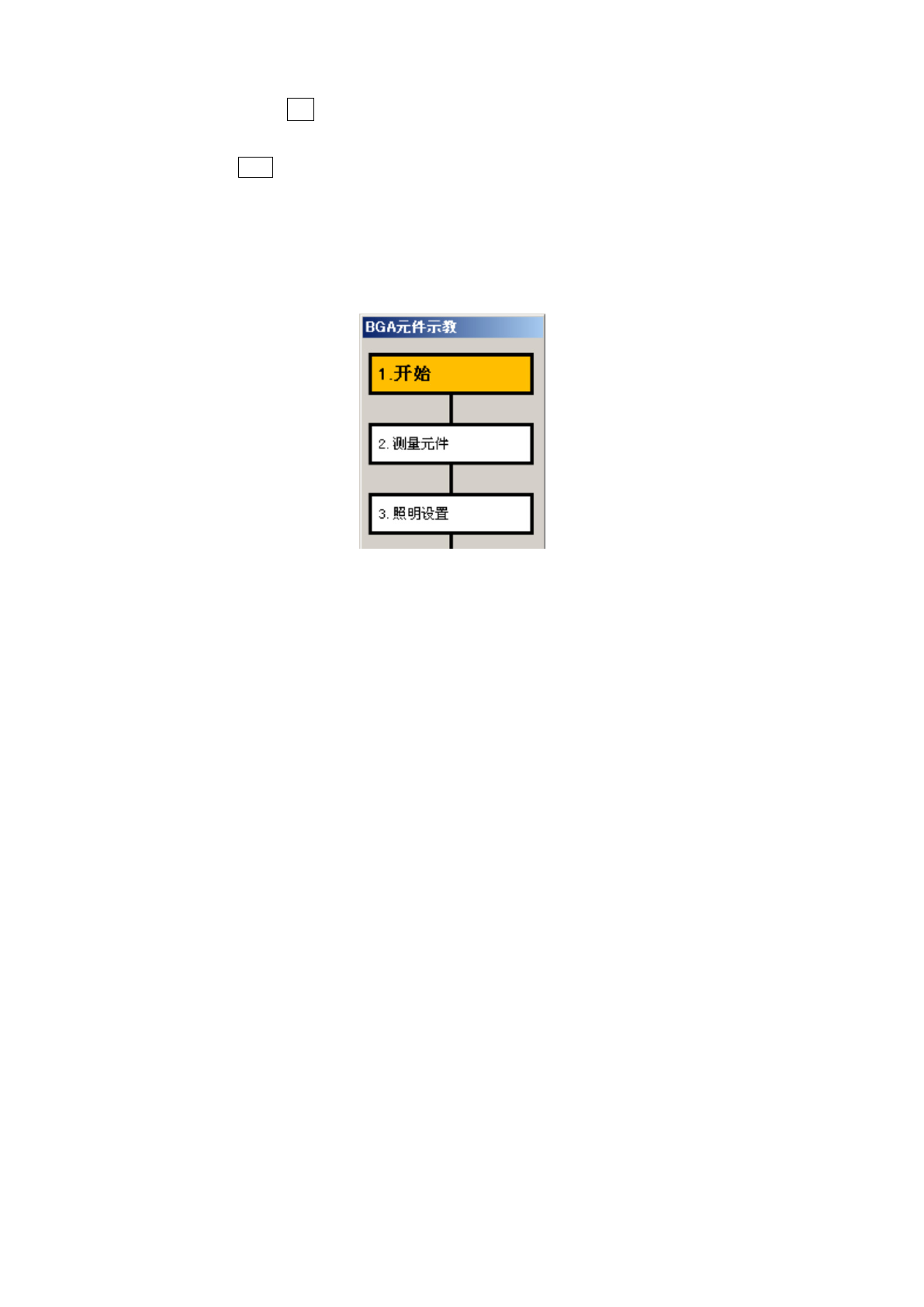

k）示教进展画面
在画面左侧会显示表示示教的进展状况的画面。
当前实施中的项目的颜色会变化。
4-281
