KE-3010_20V_使用说明书 - 第688页

第 1 部基本编第 4 章制作生产程序手动吸取成功时，显示以下提示信息。归还元件时，根据元件的包装有不同的处理，如果元件尺寸为 1mm 以下时，会询问是选择归还测量后的元件，还是废弃的提示信息。手动归还时，会显示以下提示信息，此时请手动从吸嘴取下元件。 4- 283

第 1 部基本编第 4 章制作生产程序

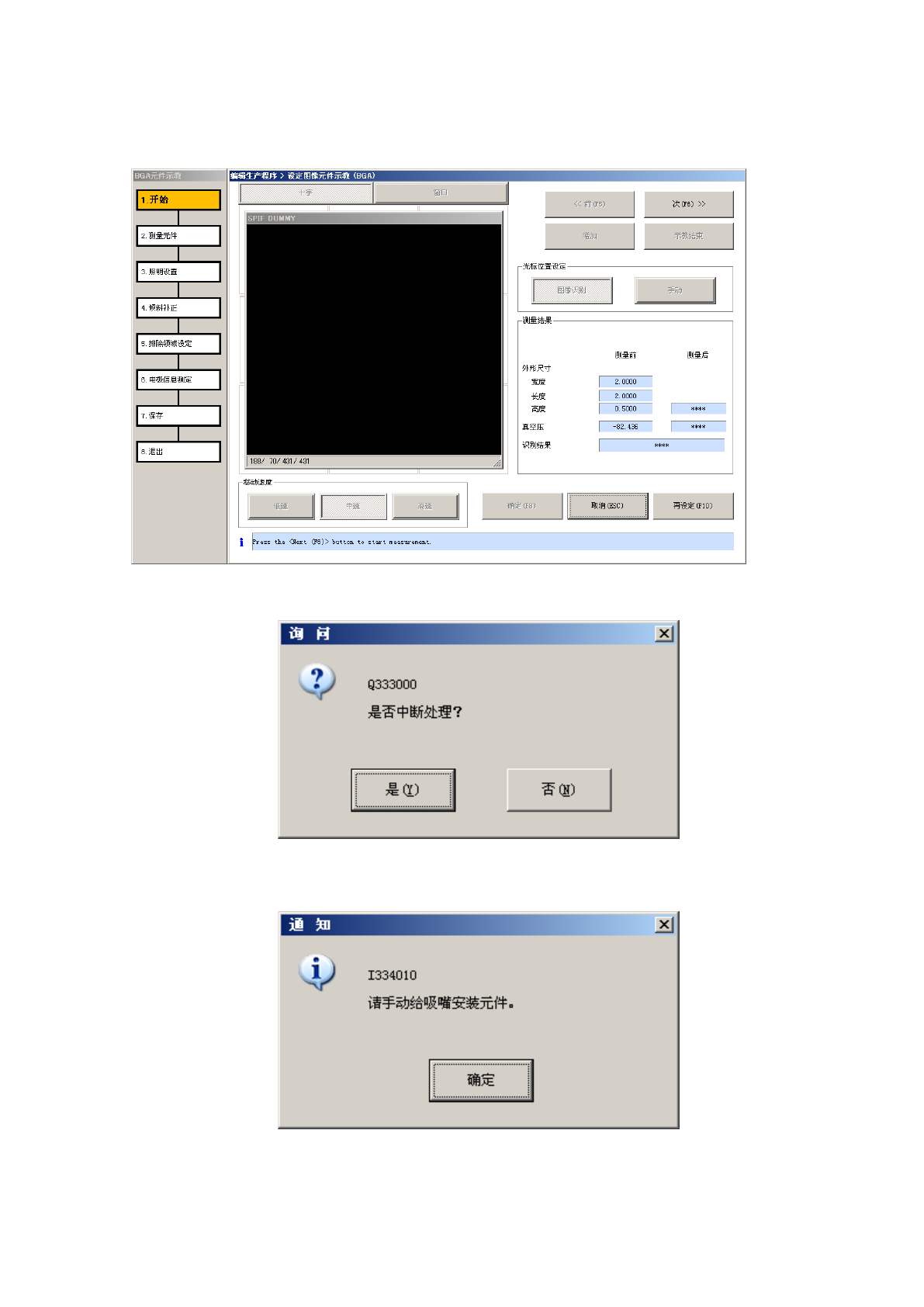

(2) 执行元件示教

执行元件示教中，会显示以下画面。

显示测量前后的结果，以及逐项执行中的处理内容。

要强制中止时，按＜停止＞按钮时，会显示如下提示信息，请选择是否结束测量。

如果是手动吸取元件时，则会提示进行元件吸取。

4-282

第 1 部基本编第 4 章制作生产程序

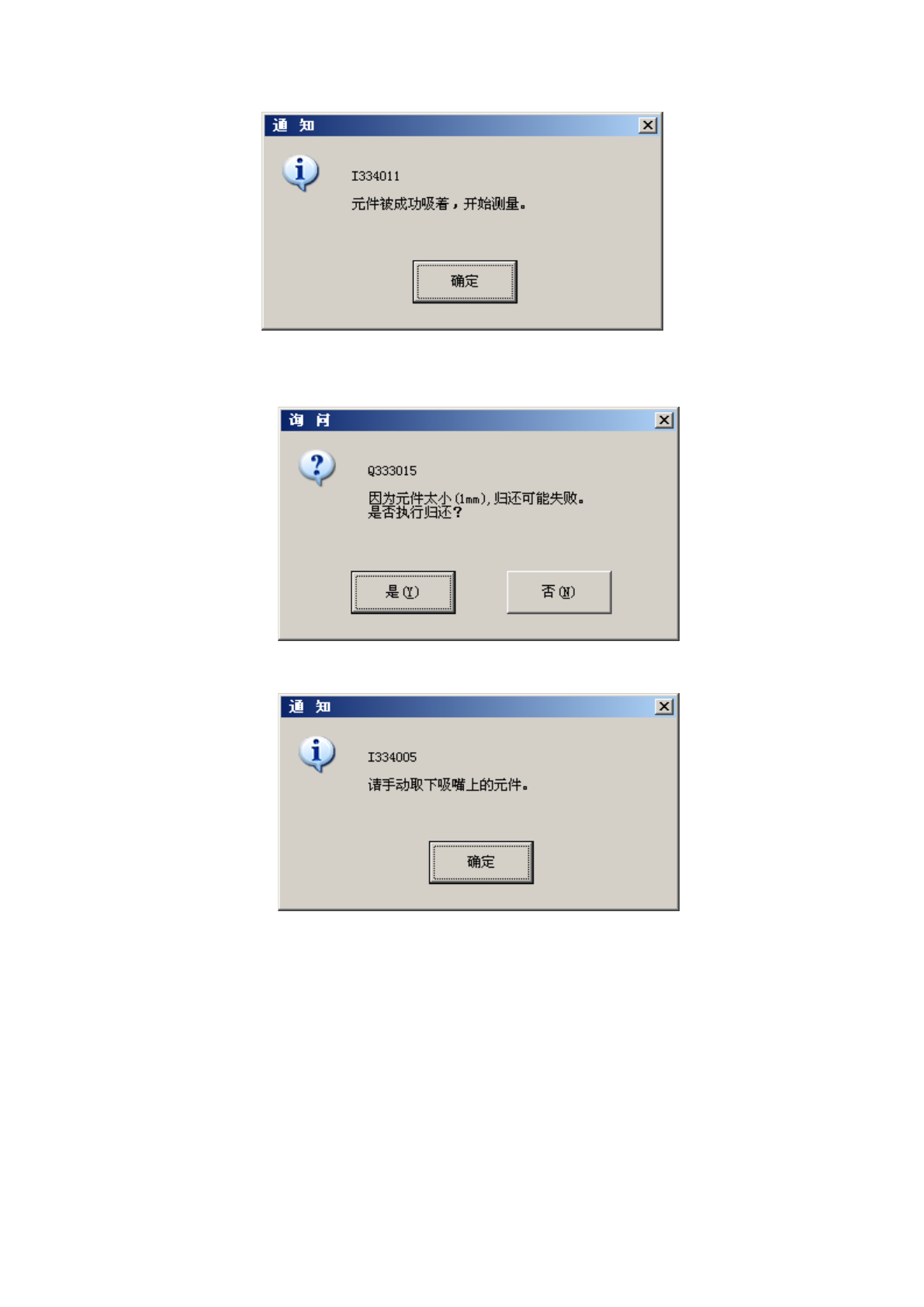

手动吸取成功时，显示以下提示信息。

归还元件时，根据元件的包装有不同的处理，如果元件尺寸为 1mm 以下时，会询问是选择归还测量

后的元件，还是废弃的提示信息。

手动归还时，会显示以下提示信息，此时请手动从吸嘴取下元件。

4-283

第 1 部基本编第 4 章制作生产程序

ａ）执行中的处理内容

显示当前处理内容。

ｂ) 显示光标形式

选择位置指定时使用的光标的形式。

・十字 (十字)光标

使纵横直线相交，选择其交点（1 个点）进行动作。

・窗口光标

选择对长方形的左上、右上及右下的区域进行动作。

ｃ) 光标移动速度

选择光标(十字/窗口)移动时的速度。

按一次移动按钮移动的量，高速时变大，低速时变小。

ｄ) 光标位置设定

选择对于检测到球时的光标位置的处理。选择是进行图像识别，还是不进行图像识别，直接

使用光标位置。

4-284
