第 1 部 基本編 第 1 章 装置概要 1-53 基板传送方向为反方向 （向左传送） 时， 支撑销不可设置范围与途中所示为左右对称状态。 3）基板表面及背面可贴片范 围 ※１ 可贴片的最大元件高度 元件尺寸 元件高度规格 元件对角 50mm 以下 元件对角 50mm 以上 88mm 以下 元件对角 88mm 以上 SC 规格 6mm - - NC 规格 12 mm 12 mm 5mm HC 规格 20 mm 20 mm 5 mm EC…
第 1 部 基本編 第 1 章 装置概要
1-52
※在 L-Wide 基板规格时，不可选择销基准选购项。
61mm
20mm
22.6mm
0～292mm
可动部
4.5mm
传送轨道固定侧
基板传送方向
支撑销不可设置范围
L-Wide 基板规格
24.5mm
24.5mm

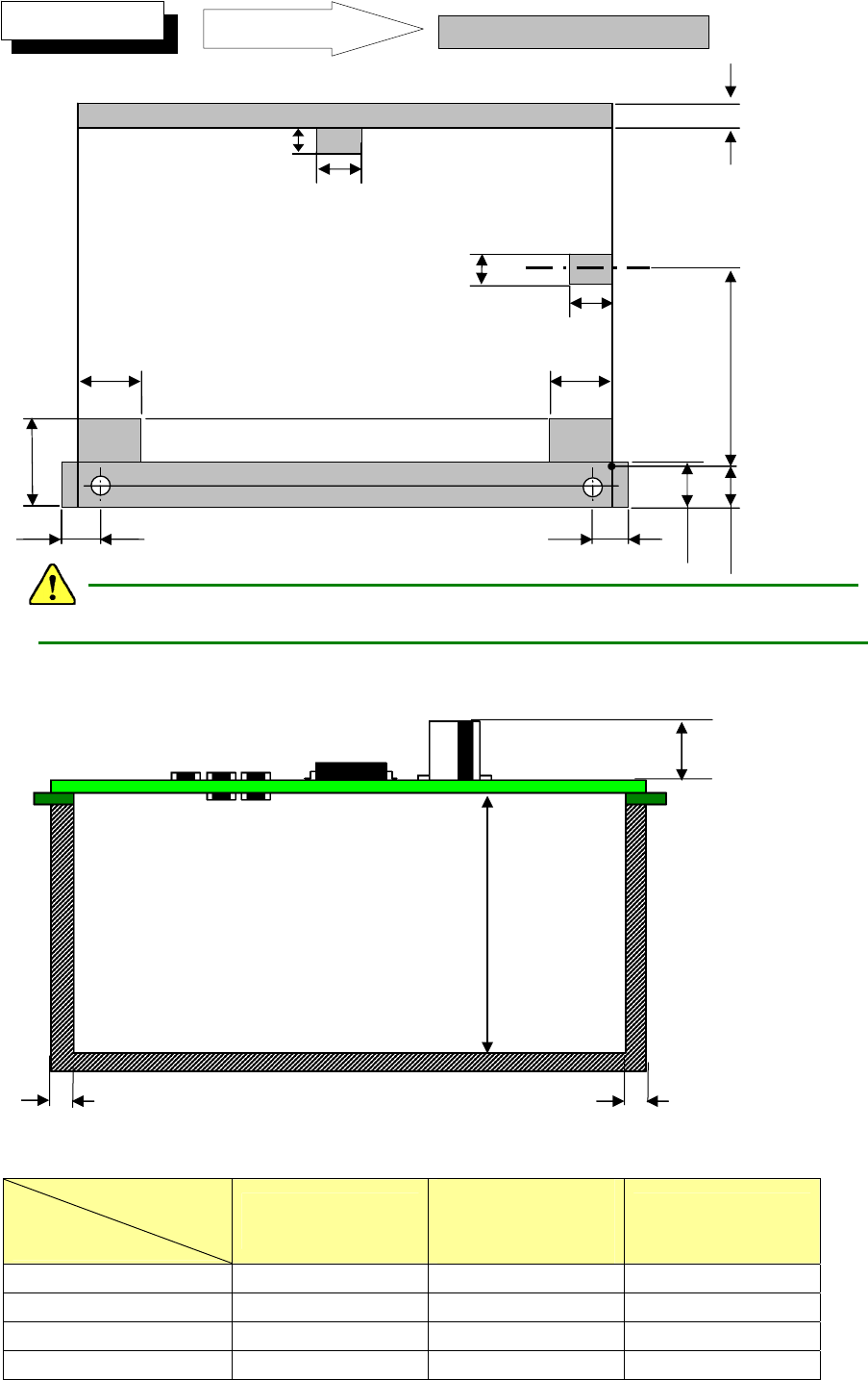

26mm
39.3mm
26.5mm
61mm
26mm
26.5mm
20mm
23mm
22.6mm
0～292mm
可动部
4.5mm
传送轨道固定侧
支撑销不可设置范围
基板传送方向
L 基板规格
第 1 部 基本編 第 1 章 装置概要
1-53
基板传送方向为反方向（向左传送）时，支撑销不可设置范围与途中所示为左右对称状态。
3）基板表面及背面可贴片范围
※１可贴片的最大元件高度
元件尺寸
元件高度规格
元件对角
50mm 以下
元件对角
50mm 以上
88mm 以下
元件对角
88mm 以上
SC 规格 6mm - -
NC 规格 12 mm 12 mm 5mm
HC 规格 20 mm 20 mm 5 mm
EC 规格 25 mm 20 mm 5 mm
注意
26mm
39.3mm
26.5mm
13mm
26mm
26.5mm
20mm
23mm
22.6mm
0～280.6mm
可动部
6.5mm
传送轨道固定侧
基板传送方向
支撑销不可设置范围
XL 基板规格
28mm
18.5mm
最大
40mm
3mm
3mm
第 1 部 基本編 第 1 章 装置概要
1-54

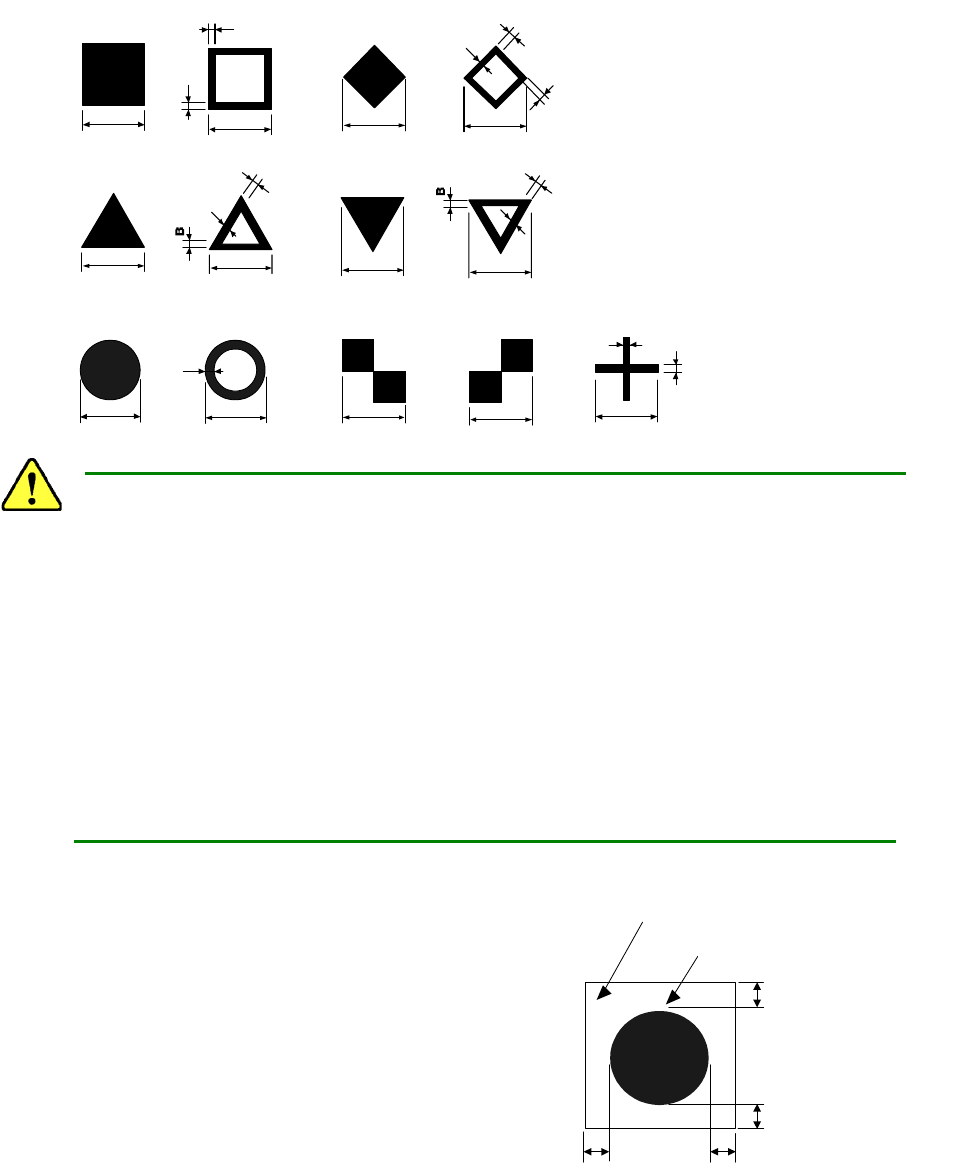

（3） 识别用标记
1）请按下述条件制作识别用标记。
但形状推荐使用均匀涂满的圆形。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的角度，
以90°为单位配置电路时应可识别。
2. 一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 1 组(２个标记或３个标记)
区域基准标记 50组(２对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，可通过注册用户指定的模板进行标记识别。
2） 间隙
请确保各识别标记周围没有导体图案、低温焊
接保护层、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方形，
其边与识别标记外围距离0.5mm以上。
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
注意 :
0.5 mm 以上
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 格子状(1) 格子状(2) 十字
A和C尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
