第2部 功能 详解编 第6章 通用图像元件 6-35 ⑨ “切割宽度” 由于目前不使用，因此设定为“0(零)”。 ⑩ “ 切割长度 ” 在切割形状中指定平引脚以外时设定。 输入从引脚顶端开始的引脚形状不平坦部分的长度。 · 示例的引脚顶端形状平整， “ 切割长度 ” ：设定为 “ 0( 零 ) ” 。 ⑪ “脚大小” 引脚为鸥翼形引脚时，必须输入脚的尺寸。 脚是指鸥翼形引脚接触基板的部分。 · 示例是鸥翼形引脚，若脚部分的长度为 0.5…
第2部 功能详解编 第6章 通用图像元件
6-34
3.“元件画面”
① “类型”
引脚元件的类型大致分为内引脚与外引脚。
内引脚是指面向元件内侧且有引脚前端的引脚，而外引脚则相反，面向元件外侧，
也有引脚前端。
·
示例元件是由外引脚构成的。
在“类型”中选择外引脚。
② “基准位置”
在引脚元件的情况下，元件的基点位置如上所述，即为引脚前端位置。
·
在
“
基准位置
”
中选择背面的中心。
③ “元件极性”
指定图像上元件映像的明暗。
·
由于反射照明下的引脚元件映照明亮，因此在
“
元件极性
”
中选择明亮。
④
“偏移量”
由于通常不使用，所以设定为“0(零)”。
⑤ “元件尺寸”
输入元件的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm 时，
尺寸 X ：0.2
Y ：1.0
由于容差通常不使用，因此设定为“0(零)”。
⑥
“引脚/J 引脚”
□“剖面”(引脚形状)

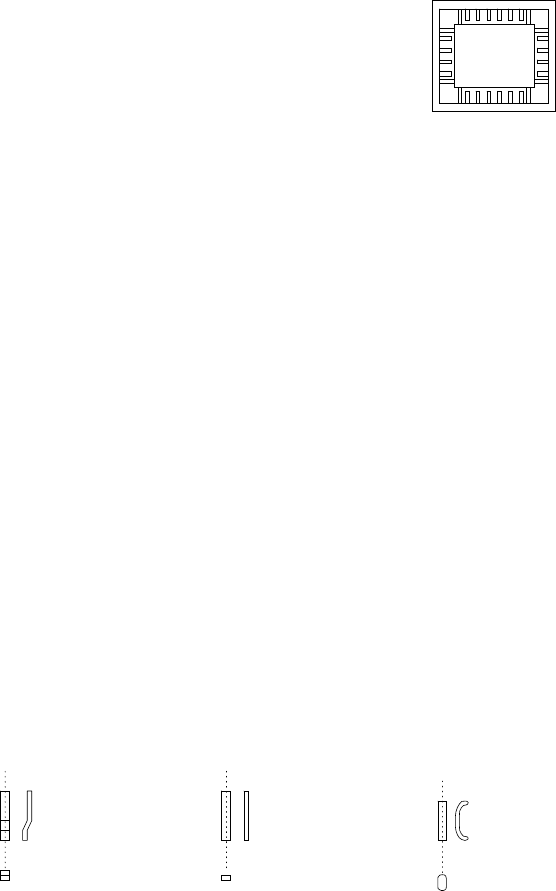

如下图所示，所有面的引脚形状均为平面的引脚叫做平面引脚，有落差的引脚叫做鸥翼形引
脚，整形为 J 的引脚叫做 J-Bend 引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
·
示例为鸥翼形引脚，在
“
剖面
”
中选择鸥翼形引脚。
⑦ “切割形状”
指定引脚顶端形状。
除平引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定
“切割宽度”“切割长度”。
·
示例的引脚前端形状平整，在
“
切割形状
”
中选择平面引脚。
⑧
“涂层”
由于目前不使用，因此设定为“裸”。
内侧引脚
示例（插座）
鸥翼形引脚
平面引脚
J-Bend 引脚
第2部 功能详解编 第6章 通用图像元件
6-35
⑨
“切割宽度”
由于目前不使用，因此设定为“0(零)”。
⑩ “切割长度”
在切割形状中指定平引脚以外时设定。
输入从引脚顶端开始的引脚形状不平坦部分的长度。
·
示例的引脚顶端形状平整，
“
切割长度”：设定为“0(零)”。
⑪
“脚大小”
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·
示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
“
脚大小
”
“
宽度
”
：
0.2(
与引脚宽度相同
)
“
长度
”
：
0.4
● 经过上述步骤便完成了元件的数据输入，若选择右下角的“OK”，则返回“元件组”画面。
● 至此，第 1 元件组的定义已完成，若选择右下角的“OK”，则返回“扩展图像”画面。
第2部 功能详解编 第6章 通用图像元件
6-36
●
此时，当还有后续元件组时，要在此处选择追加，同样输入数据，定义元件组。
由于示例中包括第 4 元件组，因此应追加定义 4 个元件组。

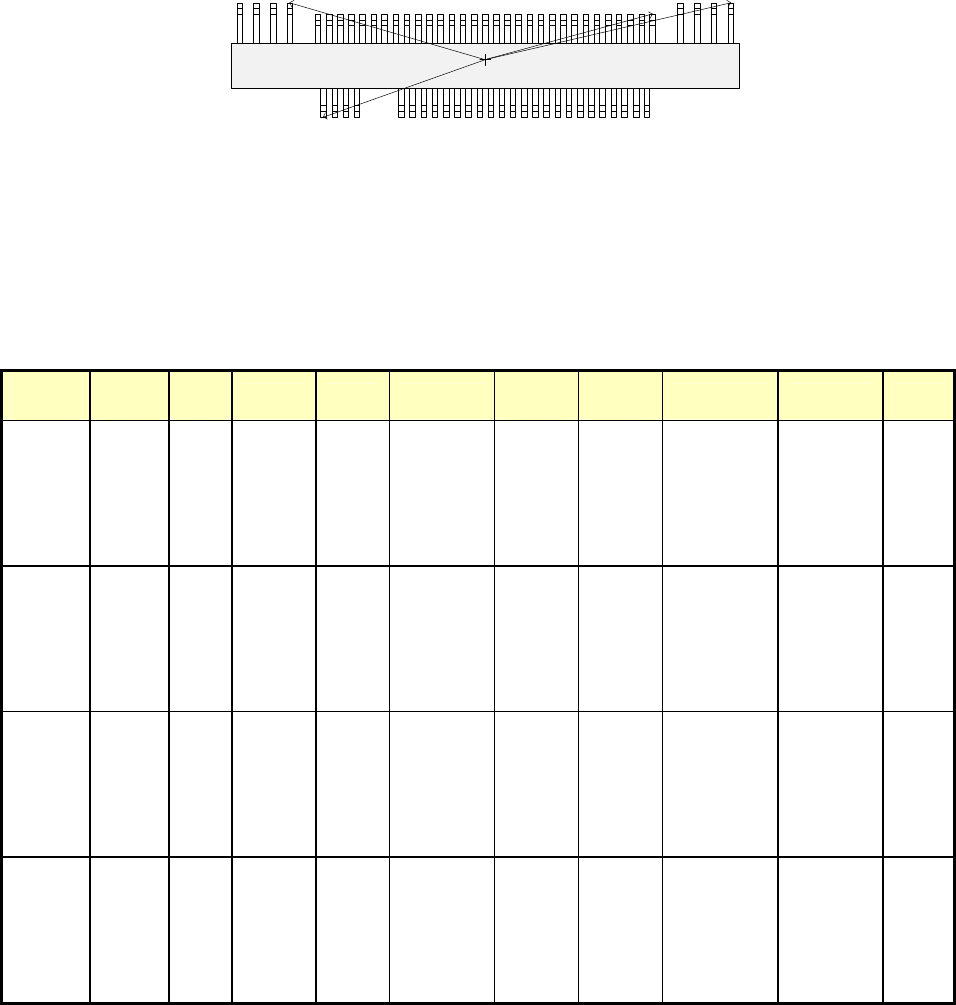

将所有这些输入数据汇总起来，则如下所示：
元件
组名
首元件
位置
版面
检查
(排列) 欠缺 元件
元件
偏移
元件
尺寸
(引脚形状) 切割 脚
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ
25%
レ 1D
列数：30
列间距
：0.5
容差：0
开始：5
数量：3
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全部为
0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：31
列间距
：0.5
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全部为
0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
所有元件组的定义完毕后，选择左下角的“OK”，完成扩展图像数据的输入。
T
o
p
Vi ew
1 组
(X,Y) ( - 7. 25, - 5. 1) mm
(θ ) 0°
间 0. 5mm 30
5 开 3
长 1. 0mm
宽 0. 2mm
鸥 顶
长 0. 4mm
宽
0. 2mm
3 组
(X,Y) (7.5,4.9)mm
(θ ) 180°
间 0. 5mm 31
长 1. 0mm
宽 0. 2mm
鸥 顶
长 0. 4mm
宽 0. 2mm
2 组
(X,Y) ( 13. 31, 5. 1) mm
(θ ) 180°
间 1. 27mm 4
长 1. 2mm
宽 0. 4mm
鸥 顶
长 0. 6mm
宽 0. 4mm
4 组
(X,Y) ( - 9. 5. 0, 5. 1) mm
(θ ) 180°
间 0.
5
mm 4
长 1. 2mm
宽 0. 4mm
鸥 顶
长 0. 6mm
宽 0. 4mm
