第2部 功能 详解编 第6章 通用图像元件 6-36 ● 此时，当还有后续元件组时，要在此处选择追加，同样输入数据，定义元件组。 由于示例中包括第 4 元件组，因此应追加定义 4 个元件组。 将所有这些输入数据汇总起来，则如下所示： 元件 组名 首元件 位置 版面 检查 ( 排列 ) 欠缺 元件 元件 偏移 元件 尺寸 ( 引脚形状 ) 切割 脚 ELG0001 X:-7.25 Y: - 5 . 1 Z:0 θ :0 容差： 全部为 0…
第2部 功能详解编 第6章 通用图像元件
6-35
⑨
“切割宽度”
由于目前不使用，因此设定为“0(零)”。
⑩ “切割长度”
在切割形状中指定平引脚以外时设定。
输入从引脚顶端开始的引脚形状不平坦部分的长度。
·
示例的引脚顶端形状平整，
“
切割长度”：设定为“0(零)”。
⑪
“脚大小”
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·
示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
“
脚大小
”
“
宽度
”
：
0.2(
与引脚宽度相同
)
“
长度
”
：
0.4
● 经过上述步骤便完成了元件的数据输入，若选择右下角的“OK”，则返回“元件组”画面。
● 至此，第 1 元件组的定义已完成，若选择右下角的“OK”，则返回“扩展图像”画面。
第2部 功能详解编 第6章 通用图像元件
6-36
●
此时，当还有后续元件组时，要在此处选择追加，同样输入数据，定义元件组。
由于示例中包括第 4 元件组，因此应追加定义 4 个元件组。
将所有这些输入数据汇总起来，则如下所示：
元件
组名
首元件
位置
版面
检查
(排列) 欠缺 元件
元件
偏移
元件
尺寸
(引脚形状) 切割 脚
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ
25%
レ 1D
列数：30
列间距
：0.5
容差：0
开始：5
数量：3
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全部为
0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：31
列间距
：0.5
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全部为
0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
所有元件组的定义完毕后，选择左下角的“OK”，完成扩展图像数据的输入。
T
o
p
Vi ew
1 组
(X,Y) ( - 7. 25, - 5. 1) mm
(θ ) 0°
间 0. 5mm 30
5 开 3
长 1. 0mm
宽 0. 2mm
鸥 顶
长 0. 4mm
宽
0. 2mm
3 组
(X,Y) (7.5,4.9)mm
(θ ) 180°
间 0. 5mm 31
长 1. 0mm
宽 0. 2mm
鸥 顶
长 0. 4mm
宽 0. 2mm
2 组
(X,Y) ( 13. 31, 5. 1) mm
(θ ) 180°
间 1. 27mm 4
长 1. 2mm
宽 0. 4mm
鸥 顶
长 0. 6mm
宽 0. 4mm
4 组
(X,Y) ( - 9. 5. 0, 5. 1) mm
(θ ) 180°
间 0.
5
mm 4
长 1. 2mm
宽 0. 4mm
鸥 顶
长 0. 6mm
宽 0. 4mm
第2部 功能详解编 第6章 通用图像元件
6-37
6-5-2 球元件类（元件组/元件格式）
本节将对球元件类(复合阵列元件)的数据制作步骤进行说明。
1. 扩展图像画面
· 在“元件类型”中选择球元件类型。
· 在“数据格式定义”中选择元件组/元件格式。
· 在“元件组一览表”中选择追加。
2. 元件组画面
定义元件组(EG)。
元件组由相同尺寸、相同间距的引脚集合构成。
所谓复合阵列元件是指尺寸不同或带有不同间距球/平面的区域阵列元件。
即使是同一电极，但间距不同的元件，作为 EG(元件组，区域)也必须分别设定。
所谓同一电极是指相同大小、相同形状的电极。

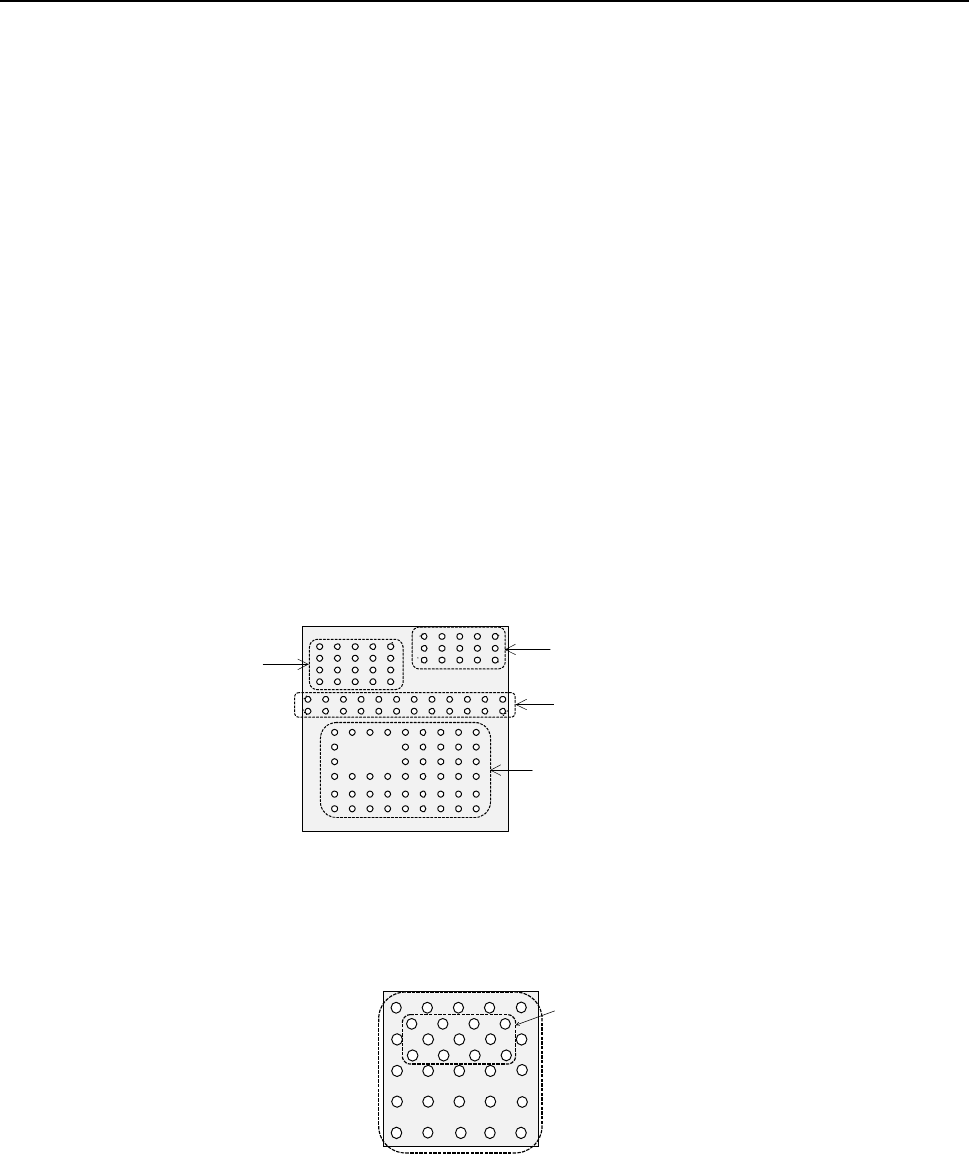

作为示例给出了由 4 个元件组(EG)构成的复合阵列元件。
◆
说明
第 2、3 元件组虽然是具有相同尺寸、相同间距的排列，但由于各列相互偏移配置，因此应作
为另一元件组。
与区域阵列元件(BGA，FBGA)相同，复合阵列元件的形态以 Bottom View(内)为基准。
如下图所示，在有一部分交错排列时，应分为2个方格排列的组进行定义。
Bot t om Vi ew
3 组
4 组
2 组
1 组
组 1
组 2
