第2部 功能详解编 第6章 通用图像元件
6-39
③ 在“首元件的配置”中，示例为第 1 球面的顶端位置为(-6.0mm、-5.0mm)的情况下，输入：
X 偏移 ：-6.0
Y 偏移 ：-5.0
Z 偏移 ：0(不使用)
θ 偏移 ：0
· 容差通常设定为“0(零)”。
● 然后，设定元件组排列。
排列数据包括维度与列·行的间距、数量。
④
“维度”
由于在球/平面元件的情况下变成 2 维，因此在“维度”中选择 2D。
(注)即使只有 1 列、1 行的配置也应指定 2 维。

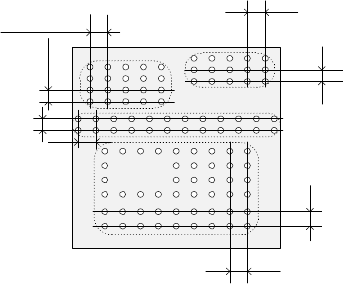

◆下图给出了各元件组的间距。
· 由于在示例元件中第1元件组有9列，因而输入“列”的“数量：9”。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.5mm，则输入“列”的“间距：1.5”。
(注)只有1行的排列时，同样输入1.5。
· 容差通常设定为“0(零)”。
· 至于行，由于在示例元件中第1元件组有6行，因而输入“行”的“数量：6”。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.27mm，则输入“列”的“间距：1.27”。
(注)只有1行的排列时，同样输入“1.27”。
· 容差通常设定为“0(零)”。
Bottom Vi ew
2 组
间
2 组
间
3 组
间
3 组
间
1 组
间
1 组
间
4 组
间
4 组
间
第2部 功能详解编 第6章 通用图像元件
6-40
⑤
“版面检查”
目前未使用。
⑥
“欠缺元件”
在示例元件中，第 1 元件组有球(平面)欠缺。
与 BGA/FBGA 相同，有球(平面)欠缺时，可指定球(平面)欠缺。
1 个元件组可指定 4 个球(平面)欠缺。
指定方法与 BGA/FBGA 相同，指定从球(平面)欠缺的列与行的起点开始连续欠缺的行列数。
·
若示例元件从第 2 列开始连续欠缺 3 列，从第 4 行开始连续欠缺 2 行，则输入：
“列”的“开始”：2
“列”的“数目”：3
“行”的“开始”：4
“行”的“数目”：2
(
注)球(平面)欠缺有 5 处以上时，对元件组进行分割定义。
● 经过上述步骤，即可完成元件组的设定。
● 接下来，定义此元件组的识别要素(元件)。
1 个元件组只能定义 1 个元件。即使定义多个也将无效。
在“元件”中选择追加。
第2部 功能详解编 第6章 通用图像元件
6-41
3. “元件画面”
① “类型”
球元件类的元件可以指定球与平面。
目前不能使用列。
平面元件可指定为圆形平面与方形平面。
将块状元件指定为球，电极整体平坦时指定为平面。
·由于示例是球，因此在“类型”中选择球。
② “基准位置”
元件的基点位置在球/平面元件的情况下，就变成元件中心位置。
·在“基准位置”中选择元件的中心。
③ “元件极性”
指定图像上元件映像的明暗。
· 由于通常球元件类，球/平面元件采用明亮的照明，
所以“元件极性”选择明亮。
(
注)CBGA 由于使球周围发亮，因此选择暗。
④
“偏移”
由于通常不使用，因此设定为“0(零)”。
⑤
“元件尺寸”
输入元件的尺寸。
由于方平面现已采用正方形平面，因此，球与平面都需输入相同的 X，Y 尺寸。
· 在示例中，若设定为 φ0.5mm，则
尺寸 X ：0.5
Y
：0.5
·
由于容差通常不使用，因此设定为“0(零)”。
⑥ “球·平面”
当为平面时，可选择球平面/方形平面。单击相应一方的复选框。
· 由于示例中是球形元件，因此不出现复选框。
⑦
“检查”
单击要检查项目的复选框。
直径、面积检查是与 BGA/FBGA 相同的检查项目，用
“%”指定。
(默认值为 50%)
球检查的有无也用
“%”指定，但由于这是内部的评估特性的百分比，因此，通常直接使用默认
值 30%。在平面元件的情况下，即使指定有无检查，也无效，并不执行识别。
· 直径平均通常不使用。
·
示例中，若默认进行直径、面积、球检查的有无，则仅点击相应的复选框
“
检查” レ 面积 ：50%(默认值)
レ 直径 ：50%(默认值)
レ 有无球 ：30%(默认值)
直径平均 ：
●
经过上述步骤便可完成元件的数据输入，若选择右下角的“OK”，则返回“元件组”画面。
至此，第 1 元件组的定义已完成，若选择右下角的“OK”，则返回“扩展图像”画面。
此时，当还有后续元件组时，要在此处选择追加，同样输入数据，定义元件组。由于示
例中有第
4 元件组，因此，应追加定义 4 次元件组。
所有元件组的定义完毕后，选择左下角的“OK”，便可完成扩展图像数据的输入。
