第2部 功能 详解编 第6章 通用图像元件 6-43 6-5-3 外形元件类（元件组 / 元件格式） ■ 给出了外形元件类的数据输入例子。 1. 扩展图像画面 · 在 “ 元件类型 ” 中选择外形元件类。 · 在 “ 数据格式定义 ” 中选择元件组 / 元件格式。 · 在 “ 元件组一览 ” 中选择追加。 2. 元件实例 1 · 元件概要与元件组配置图 · 将输入数据汇总后可得到： 元件 组名 首元件 的配置 ( 排列 ) 欠缺 元件 …
第2部 功能详解编 第6章 通用图像元件
6-42

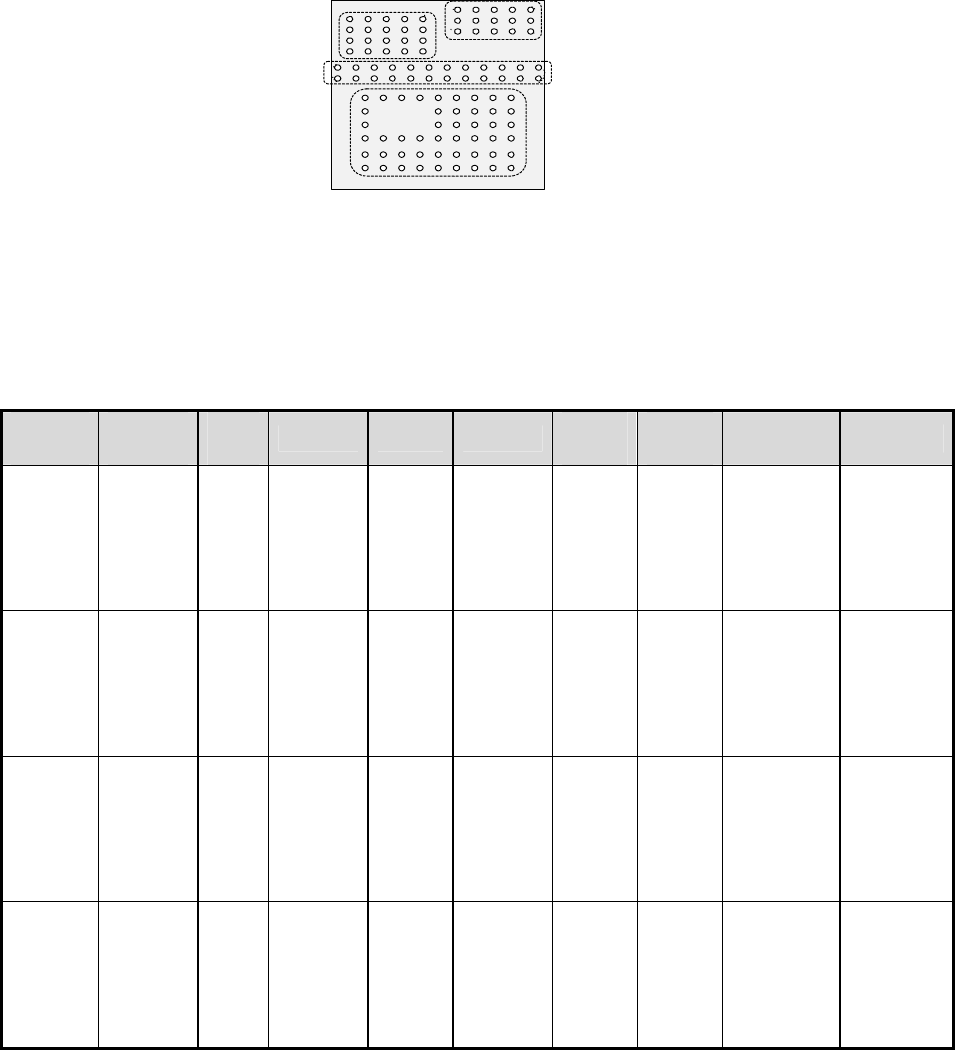

◇ 汇总全部输入的数据，则如下所示。
元件
组名
首元件
的配置
配置
检查
(排列) 欠缺 元件
元件
偏移
元件
尺寸
(形状) 检查
ELG0001
X：-6.0
Y：-5.0
Z： 0
θ： 0
容差：
全部为 0
0 %
レ 2D
列数：9
间距：1.5
行数：6
间距：1.27
容差：0
列
开始：22
数量：3
行
开始：4
数量：2
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0002
X：-8.25
Y：1.5
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：12
间距：1.5
行数：2
间距：1.0
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0003
X：-7.5
Y：4.0
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：5
间距：1.5
行数：4
间距：1.0
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0004
X：1.5
Y：5.5
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：5
间距：1.5
行数：3
间距：0.8
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
Bot t om Vi ew
1 组
(X,Y) ( - 6. 0, - 5. 0) mm
间 1. 5mm 9
间 1. 27mm 6
2 开 3
4 开 2
φ 0. 5mm
检查积 50%
50%
30%
2 组
(X,Y) (-8.25,1.5)mm
间 1. 5mm 12
间 1. 0mm 2
φ 0. 5mm
检查积 50%
50%
30%
3 组
(X,Y) ( - 7. 5, 4. 0) mm
间 1. 5mm 5
间 1. 0mm 4
φ 0. 5mm
检查积 50%
50%
30%
4 组
(X,Y) (1.5,5.5)mm
间 1. 5mm 5
间 0. 8mm 3
φ 0. 5mm
检查积 50%
50%
30%
第2部 功能详解编 第6章 通用图像元件

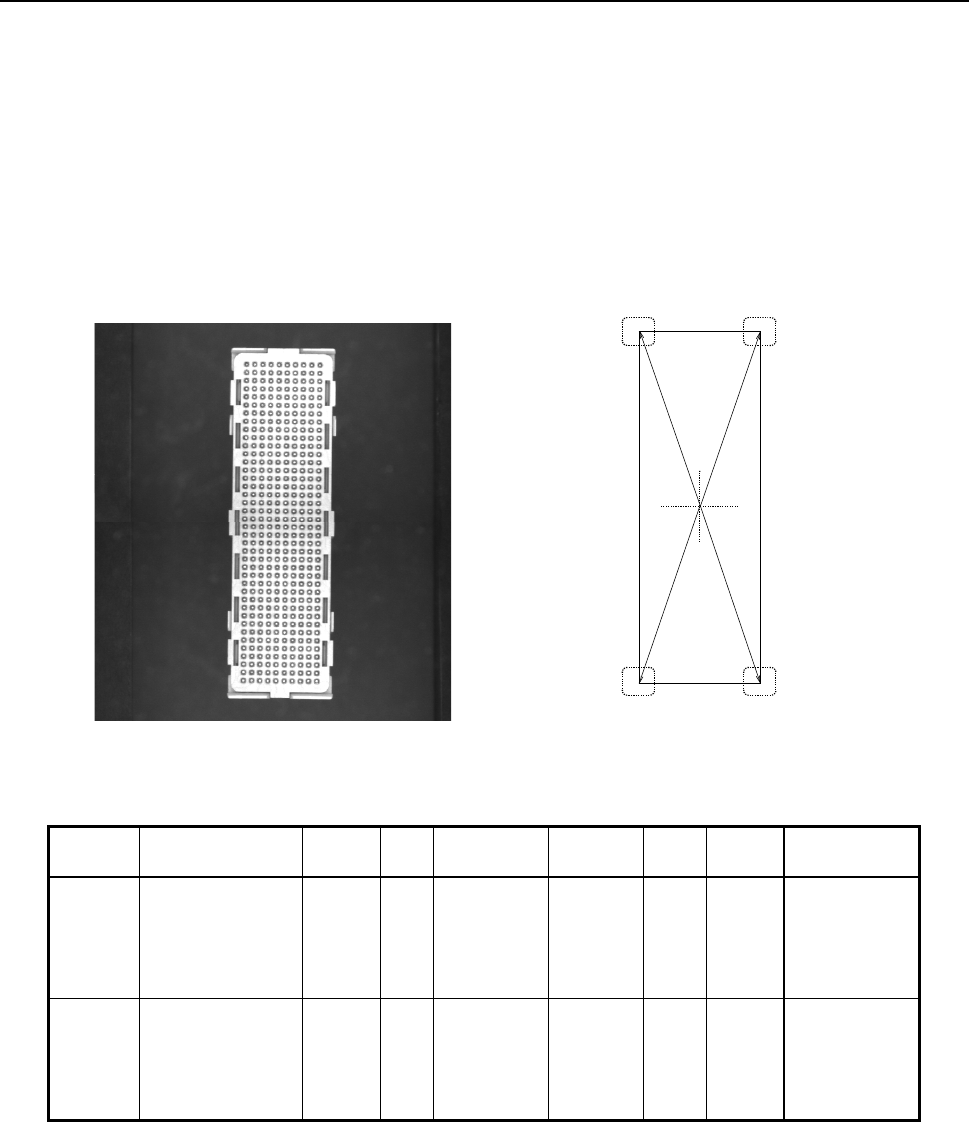

6-43
6-5-3 外形元件类（元件组/元件格式）
■ 给出了外形元件类的数据输入例子。
1. 扩展图像画面
· 在“元件类型”中选择外形元件类。
· 在“数据格式定义”中选择元件组/元件格式。
· 在“元件组一览”中选择追加。
2. 元件实例 1
· 元件概要与元件组配置图
· 将输入数据汇总后可得到：
元件
组名
首元件
的配置
(排列) 欠缺 元件 元件偏移
元件
尺寸
(角) 备注
ELG0001 X: -8.25
Y: -27.6
Z: 0
: 0
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
照明数据：
反射的标准设
定
连续 2 分割识
别
ELG0002 X: 8.25
Y: -27.6
Z: 0
: 90
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
1 组
2 组
3 组
4 组
<元件监视器中的元件图像：仰视图>
第2部 功能详解编 第6章 通用图像元件
6-44
ELG0003 X: 8.25
Y: 27.6
Z: 0
: 180
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0004 X: -8.25
Y: 27.6
Z: 0
: 270
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5

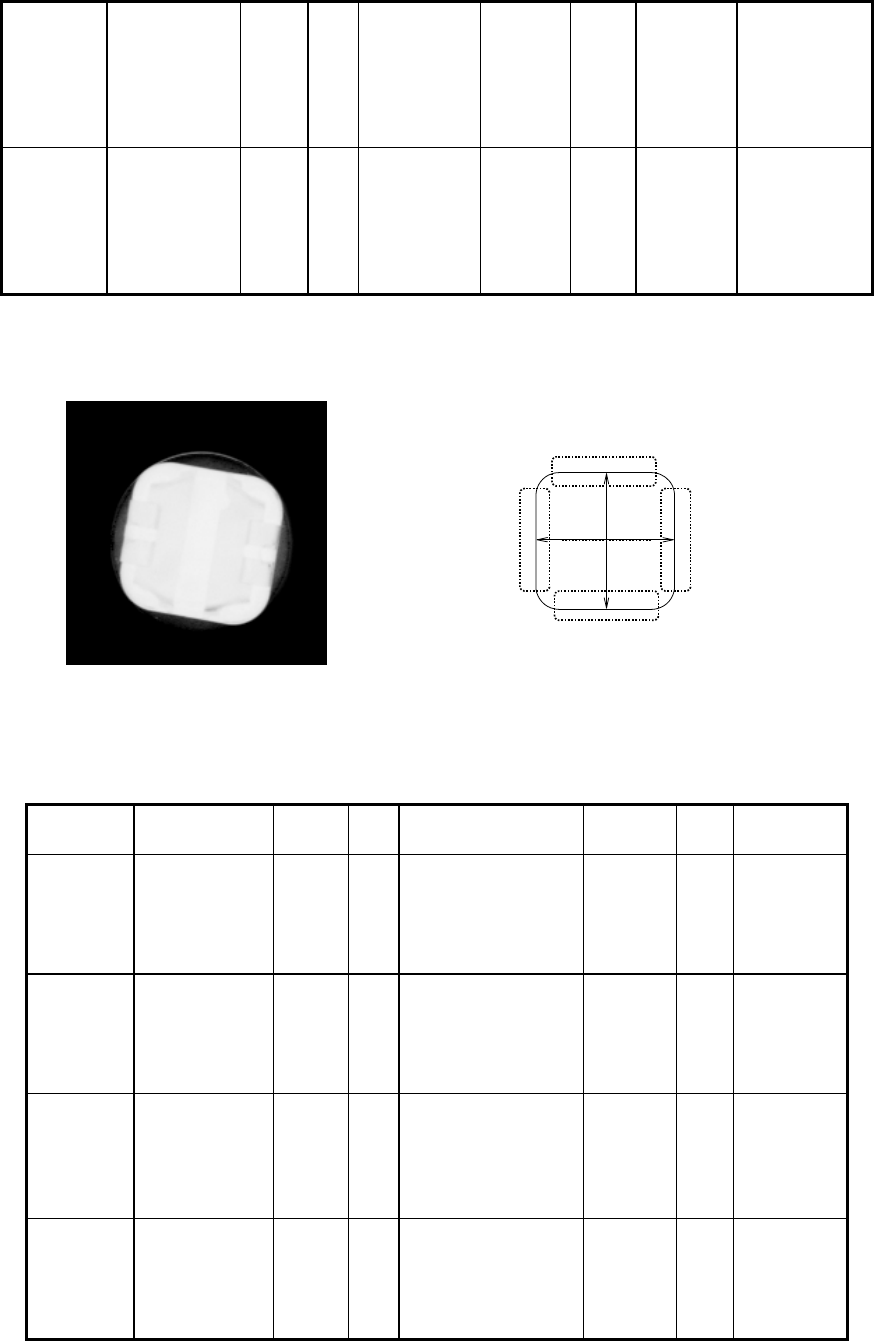

3. 元件实例 2
· 元件概要与元件组配置图
· 将输入数据汇总：
元件
组名
首元件
的配置
(排列)
欠
缺
元件 元件偏移
元件
尺寸
检查
ELG0001 X: 0
Y: -6
Z: 0
: 0
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明数据：
透射照明
ELG0002 X: 6
Y: 0
Z: 0
: 90
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003 X: 0
Y: 6
Z: 0
: 180
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004 X: -6
Y: 0
Z: 0
: 270
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
1
组
2 组
3 组
4 组
<俯视图><元件监视器中的元件图像：仰视图>
