KE-3010_20V_使用说明书 - 第782页
第2部 功能 详解编 第7章 操作选项 7-22 内容 序号 项目 状态 动作及详细内容 设置执行 “ 芯片站立 ” 检查。 对元件数据的 “ 芯片站立 ” 有效的元件， 进 行芯片站立检查。 １ 检查芯片站立 尽管元件数据有设置，但不进行 “ 芯片站 立 ” 检查。 设置执行检查异类元件功能。 对元件数据的 “ 检查异元件 ” 有效的元 件， 进行异元件检查。 ２ 检查异元件 尽管元件数据有设置， 但不进行 “ 异元件 ” 检查。 设…
第2部 功能详解编 第7章 操作选项
7-21
7-4 使用单元
设置使用中的单元的操作。
检查芯片站立、检查异元件、检查元件姿势的各选项，均需在“元件数据”中逐项元件进行设置。
在本画面上，进行最根本的设置。
在此取消选择后，在“元件数据”中即使选择了也将无效。

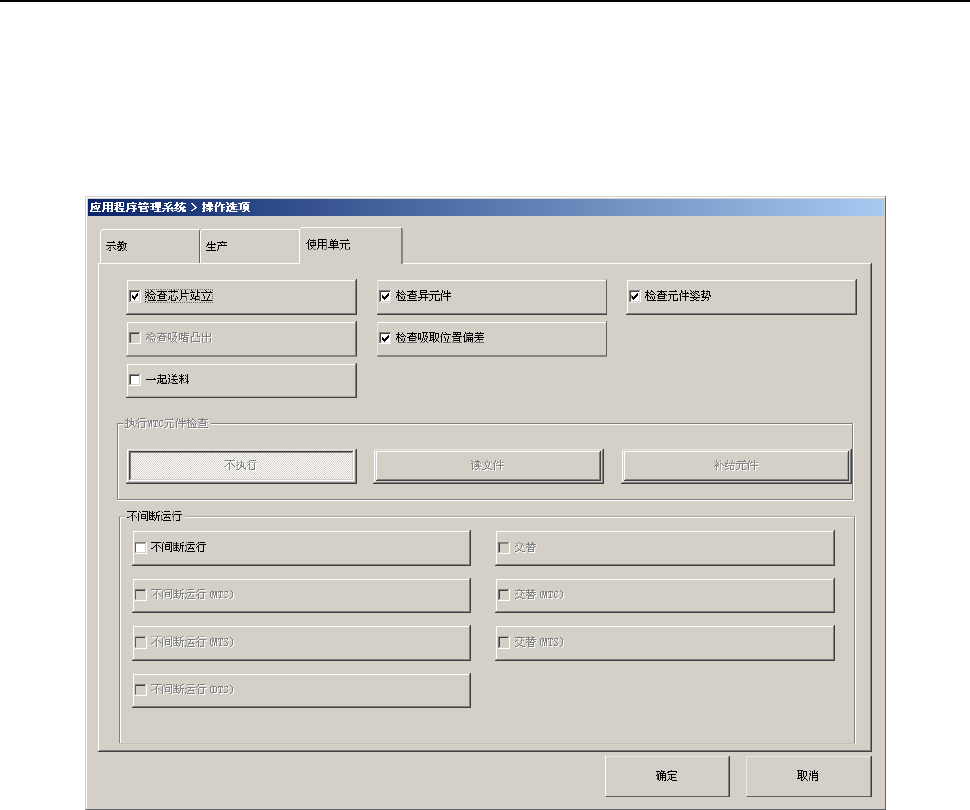

按下［使用单元］选项卡后，可显示“使用单元选项设置画面”。
第2部 功能详解编 第7章 操作选项
7-22
内容
序号 项目
状态 动作及详细内容
设置执行 “芯片站立”检查。
对元件数据的“芯片站立”有效的元件，进
行芯片站立检查。
１ 检查芯片站立
尽管元件数据有设置，但不进行“芯片站
立”检查。
设置执行检查异类元件功能。
对元件数据的“检查异元件”有效的元件，
进行异元件检查。
２ 检查异元件
尽管元件数据有设置，但不进行“异元件”
检查。
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量
结果的比率进行比较，差值未在一定范围
时，为元件方向异常。
３ 检查元件姿势
不进行元件姿势检查。
设置执行检查吸嘴凸出功能。
在机器设置的[规格单元]-[标准功能]中[高密度贴片](参
见第 8 章“8-4-10-3 标准功能”)设置为有效时，才可以设
置本项。
检查吸嘴凸出功能有效。在进行高密度贴
片吸取元件中吸嘴从元件凸出时，会显示
吸取位置偏离错误。
4 检查吸嘴凸出
不进行吸嘴凸出检查。
设置执行检查吸取位置偏离功能。
吸取元件后，通过激光识别、或根据图像
识别结果，判定取位置偏离吸嘴中心的数
值。
5 检查吸取位置偏差
不进行
检查吸取位置偏差检查
对生产开始前是否执行一起送料（生产中使用的元件全部
一起送料）进行设置。
执行一起送料。
但吸取最后元件时，不进行元件送料动作。
6
一起送料
不进行一起送料动作。
第2部 功能详解编 第7章 操作选项
7-23
内容
序号 项目
状态 动作及详细
设置吸取 MTC 元件时检查元件。
只有机器设置时 MTC 设定为”TR6D”时，才可设置此项。
不执行
不检查元件。
补满元件后， 必须从托盘的元件前头位置
开始吸取。
读文件 在变更生产程序文件时检查元件。
补充元件
按下 MTC 的 SUPPLY 开关，元件补充完
成时检查元件。
7 执行 MTC 元件检查
选择「读文件」「补充元件」，从补满元件的 MTC 托盘吸
取元件时，由 MTC 内的 HMS 检查托盘上有无元件，从
有元件的位置开始吸取。
设置执行不间断运行功能。
不间断运行功能有效。
编辑程序中设置了前面/后面对称的供料
器时，可执行不间断运行功能。
8 不间断运行
不执行不间断运行功能。
设置不间断运行时执行交替生产模式功能。
使不间断运行功能有效时，即可设置此项。
交替生产功能有效。
9 交替
不执行交替生产。
设置执行 MTC 的不间断运行功能。
只有机器设置时使用单元 MTC 设定为”TR6D”时，才可
设置此项。
MTC 的不间断运行功能有效。
10 不间断运行(MTC)
不执行 MTC 的不间断运行功能。
