第2部 功能 详解编 第8章 机器设置 8-3 8-2 机器设置的启动与退出 8-2-1 启动机器设置 从菜单栏中选择 “ 设置 ”-“ 机器设置 ” ，或直接 从画面下侧的功能栏中 选择 “ 机器设置 ” 后，可显示下图 所示的机器设置初始画面。 机器设置的初始画面， 左侧显示工具栏，右侧显示构成图 。在工具栏里，注册有设置组常用 的功 能，按下按钮即可调出各项菜单对应的功能。 初始画面是按构成图显示，按下画面上配置的按钮，即可启动图…

100%1 / 1271
第2部 功能详解编 第8章 机器设置
8-2
No. 机器设置组 设置内容
16
在线连接(选购项) IS 或
IFS-NX 选购项有效时，设置是否在线连接。
17
镀锡偏移校正功能
(选购项)
镀锡印刷偏移校正的选购项有效时，设置镀锡偏移校正功能的检测
范围的偏移值，以及示教时的默认值。
18 共面(选购项) 共面选购项有效时，设置重试次数及基准平面的计算方法。
19
MTC 吸取位置(选购
项)
MTC 的选购项有效时，设置吸取位置。
20
MTS 安装位置偏移
量
(选购项)
MTS 的选购项有效时，设置标记位置及高度校正值。
21
助焊剂涂敷装置安装
位置(选购项)
助焊剂涂敷装置选购项有效时，设置转印位置。
22 VCS 脏污检查 设置 VCS 脏污检测级别，检测脏污。
23
检查激光面接触
激光面接触检查的检查容限值
使用/不使用管式转换器设置
检查位置偏移/检查元件最小尺寸/检查范围
24 验证检查 元件验证有效时，进行验证检查的设置。
第2部 功能详解编 第8章 机器设置
8-3
8-2 机器设置的启动与退出
8-2-1 启动机器设置
从菜单栏中选择“设置”-“机器设置”，或直接从画面下侧的功能栏中选择“机器设置”后，可显示下图
所示的机器设置初始画面。
机器设置的初始画面，左侧显示工具栏，右侧显示构成图。在工具栏里，注册有设置组常用的功
能，按下按钮即可调出各项菜单对应的功能。
初始画面是按构成图显示，按下画面上配置的按钮，即可启动图所对应的设置画面。
按下构成图中的各按键后，可显示相应的各单元设置画面。同时画面还可显示ATC滑动板，外形
基准气缸，支撑台，传送挡销的状态。
第2部 功能详解编 第8章 机器设置
8-4

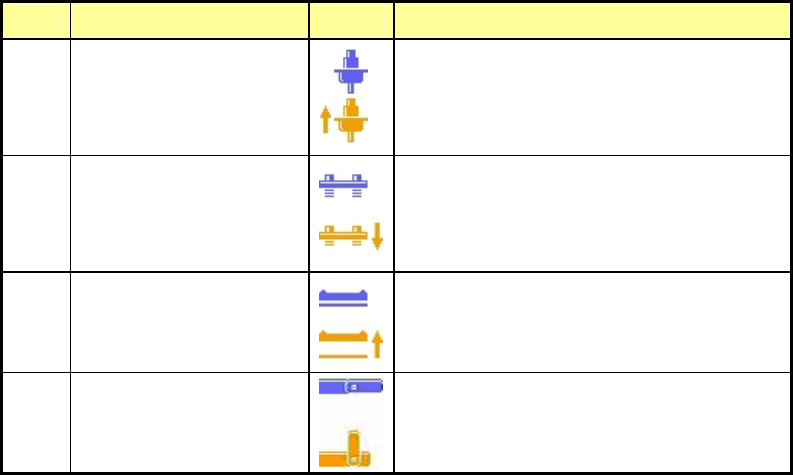

以下对构成图中显示的传感器的状态进行说明。
No. 显示项目 显示图 显示内容
1
ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2
外形基准汽缸
外形基准汽缸 OFF。
外形基准汽缸 ON。
3
支撑台
支撑台 OFF。
支撑台 ON。
4
挡销
挡销 OFF。
挡销 ON。
