第2部 功能详解编 第8章 机器设置
8-12
8-4 设置各组

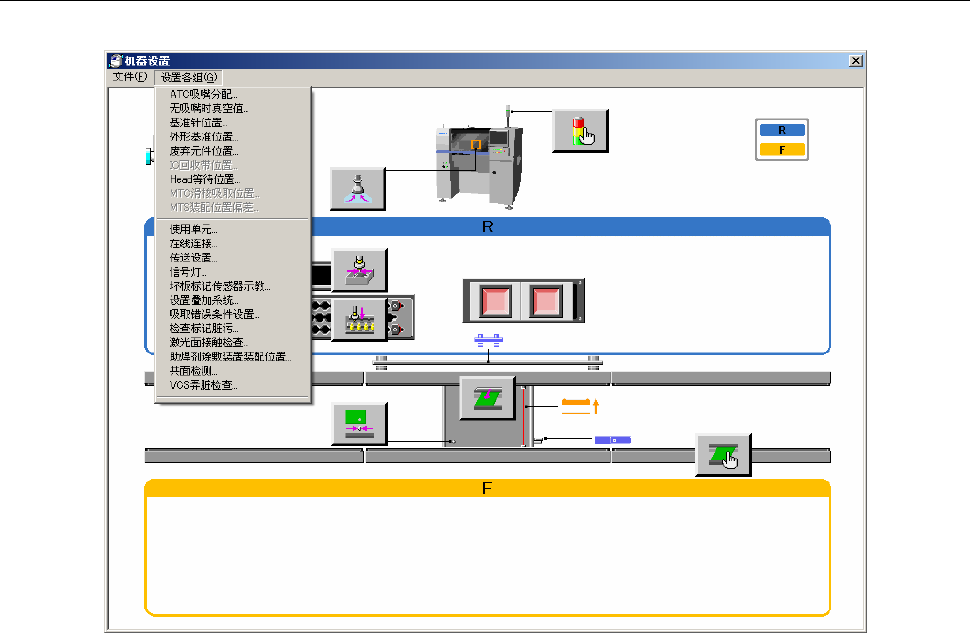

从菜单栏中选择“设置各组”，会显示如下的下拉菜单画面。
第2部 功能详解编 第8章 机器设置
8-13
8-4-1 ATC吸嘴配置
设置ATC配置的各吸嘴信息。
选择“ATC吸嘴分配”后，会显示如下画面。
(1) 使用目的
“吸嘴高度”，是用激光测量元件时需要使用的数据，用于控制高度进行微调整。
“真空值”与下列“无吸嘴真空值”组合，用于判断有无吸嘴或元件。
但只作为辅助信息（判断有无吸嘴和元件主要使用激光）。
“
Ｄ剪切面识别
”
、
“
前端识别
”
为通过
VCS
检查吸嘴的安装姿势、防止元件吸取错误的功能，
只有
KE-3020V
可以设置。
第2部 功能详解编 第8章 机器设置
8-14
(1) 设置项目
No. 项目 设置内容
1 ATC 号 ATC 的号码（1～36)
2 吸嘴号 配置在 ATC 的吸嘴号
3 吸嘴种类 配置在 ATC 的吸嘴类型(只限自动取得)
4 真空压 配置吸嘴后的真空值(只限自动取得)
5 吸嘴高度 相对于基准吸嘴的长度偏差(只限自动取得)
6
滑动状态(选购项) 压力传感器的滑动检查结果（仅限自动取得）
7
反射 使用 VCS 识别的反射识别结果（仅限自动取得）
8
D-CUT
(仅限 KE-3020V)
使用 VCS 识别的 D 型剪切识别结果（仅限自动取得）
9
前端识别
(仅限 KE-3020V)
使用 VCS 识别的前端识别结果（仅限自动取得）
(2) 设置方法
Head ()
()
1) 吸嘴号
设置与画面左侧 ATC 号对应的吸嘴号。
a) ATC 号是指 ATC 编号，请把分配给该 ATC 的吸嘴号输入进去。
b) 有焦点的，才可以设置吸嘴号，输入文字后请按下“ENTER”键、或按下“字段移动”键加
以确定。可设置的吸嘴号范围见下表。
No. 输入项目 设置范围
1 吸嘴号 500～999 中无特定分配(无输入内容)
单元格中若已有输入的数值时，可先按“DEL”或“BACK SPACE” 键进行删除，再按
“ENTER”、“字段移动键”确定，原分配的吸嘴种类、真空值、吸嘴高度即可清除。相应的
ATC 所有显示也会消失。
示例： 设置 ATC 编号 3 时：
