第2部 功能 详解编 第8章 机器设置 8-20 8-4-2 无吸嘴时真空值 设置未安装吸嘴状态下的各 Head 的真空值，以便检查各 Head 的真空值不均状况。 与机器交货时的值相比，数值有较大变化时 ( 大致标准为 10% 左右 ) ，请进行 Head 的检查和清扫。 选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。 (1) 设置项目 No. 项目 设置 内容 1 无吸嘴时真空值 未安装吸嘴时的真空值 ( 只可自动获…
第2部 功能详解编 第8章 机器设置
8-19
注)
・
按<STOP>开关可中断自动分配。在自动设置中按<STOP>开关后，会显示询问是否中断，
选择[是]则会立刻结束。
选择[否]则继续。按[取消]按钮不能中断自动设置。
・
进行自动分配时，吸嘴号的设置也会被自动设置，不需要输入。而且，在自动设置前输入的
吸嘴号与通过自动设置所取得的吸嘴号不同时，通过自动分配所取得的吸嘴号优先。
・
进行自动分配时，吸嘴种类的设置也会被自动设置，不需要输入。而且，在自动分配前确定
的吸嘴种类优先。
・
通过自动分配取得的吸嘴的外形宽度与标准吸嘴不一致时，如果与注册的特殊订货吸嘴信息
一致，吸嘴号会被自动设置。
如果有多个一致的吸嘴信息，会打开吸嘴号设置一览画面，请从吸嘴一览中选择。
选择的吸嘴号会被设置到相应的 ATC。
此时按取消按钮时，如果已设置完毕，则吸嘴号不变。
如果尚未设置，吸嘴号不会被设置，请进行手动输入。
・
如果与注册的吸嘴信息不一致，或者吸嘴信息未注册时，会显示吸嘴信息未注册画面。此时
请从 USB 存储器注册相应的吸嘴信息。
11) 其他
按下＜ATC＞的＜打开＞按钮，ATC 即会打开。按下＜关闭＞按钮，ATC 则会关闭。
按下＜轴退避＞按钮，轴会退避到待机位置。
如果压力传感器是可使用的状态，勾选＜吸嘴分配前进行压力传感器的检查＞的勾选框时，
会进行压力传感器的单元全面检查。如果正常，则进行吸嘴分配，如果压力传感器存在异
常，会显示错误提示信息，不进行吸嘴分配。
如果是 KE-3020V，勾选＜用 IC Head 识别图像＞勾选框时，会在通常的测量后，使用 IC
Head 进行测量，要确认可否使用 IC Head 进行识别。（如果测量的吸嘴为标准吸嘴时，则
不执行）
第2部 功能详解编 第8章 机器设置
8-20
8-4-2 无吸嘴时真空值
设置未安装吸嘴状态下的各Head的真空值，以便检查各Head的真空值不均状况。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行Head的检查和清扫。

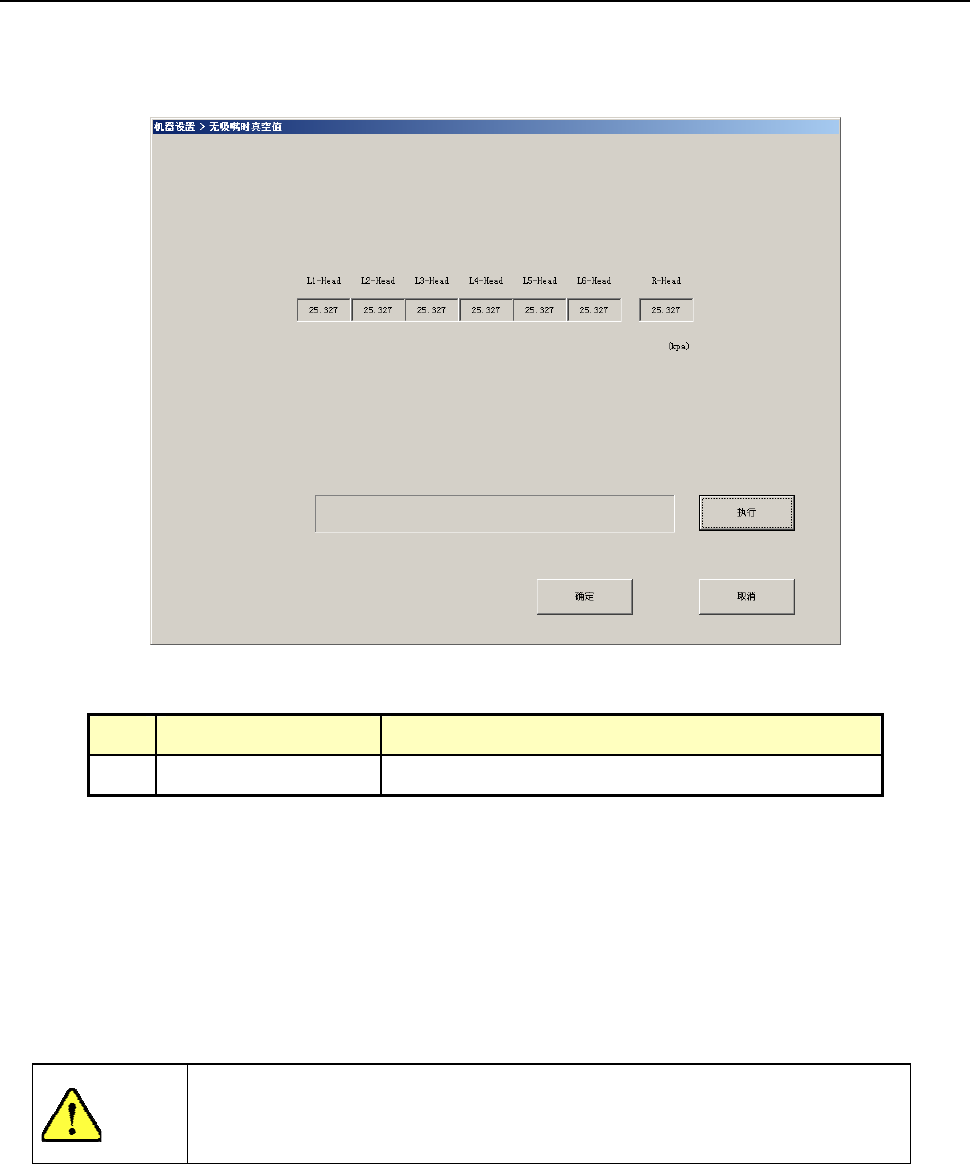

选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。
(1) 设置项目
No. 项目 设置内容
1 无吸嘴时真空值 未安装吸嘴时的真空值(只可自动获得)
(2) 设置方法
a) 按执行按钮取得
按下[执行]按钮，取得真空值。
当Head上装有吸嘴时，会退回吸嘴后取得真空值。
b) 通过示教取得
通过功能栏进入示教模式，确认装置为要取得的Head后，请按示教画面的
[ENTER]键。
进入示教模式时，装置为Head时，选择的Head的真空会变为ON。
点击“执行”后轴会开始移动，进行吸嘴装卸。
在单击“执行”前，请务必确认装置内部无人作业。另外，为了避免人身伤害，
在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第2部 功能详解编 第8章 机器设置
8-21
8-4-3 基准针位置
设置从机器原点到基准针和从动针中心的位置。

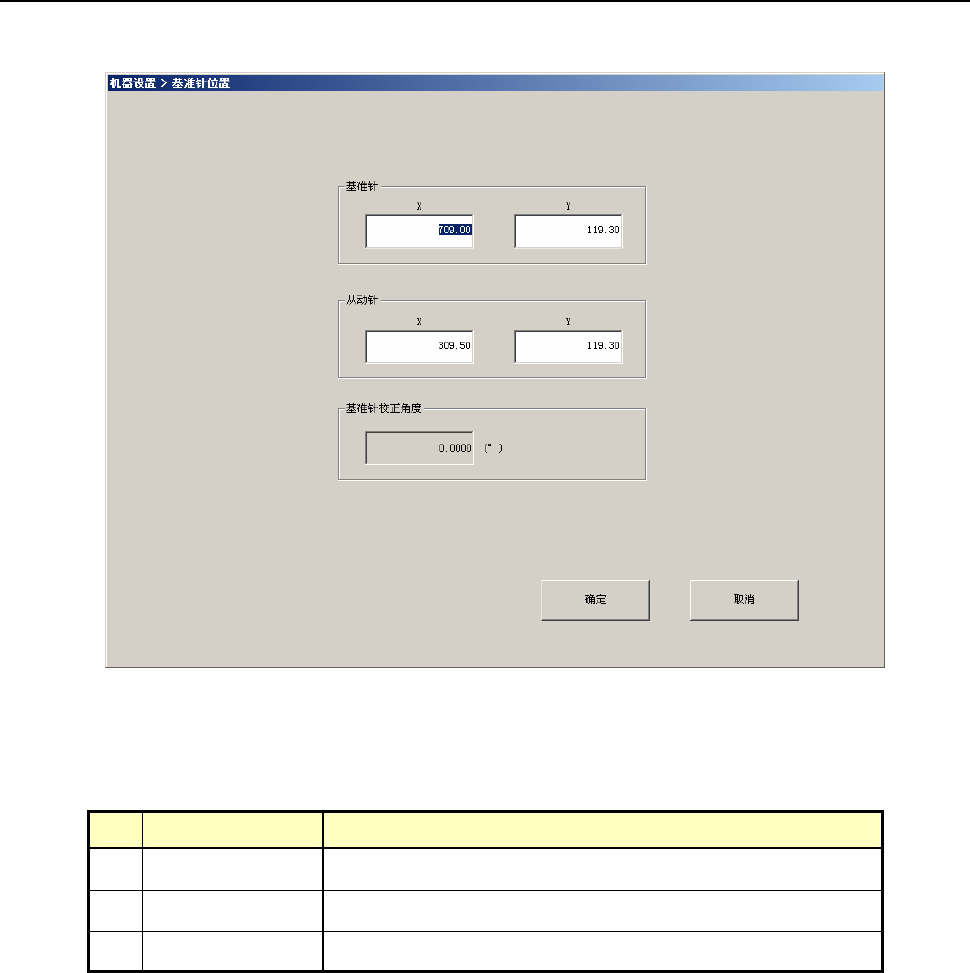

选择基准针位置后，会显示如下基准针位置设置画面。
(1) 设置项目
No.
项目 设置内容
1
基准针(X、Y) 基准针的位置
2
从动针(X、Y) 从动针的位置
3
基准针校正角度 从基准针与从动针的位置计算出的基板倾斜(只可自动取得)
