KE-3010_20V_使用说明书 - 第859页
第2部 功能 详解编 第8章 机器设置 8-75 8-4-23 镀锡偏移校正 ( 选项 ) 选择镀锡偏移校正功能后，即显示以下画面。 在选购项功能 “ 镀锡印刷偏移校正 ” 为有 效状态下，当使用单元 “ 特别订货 ” 的 “ 镀锡 偏移校正功能 ” 为 有效时，设置镀锡偏移校正功能相关的参数。 (1) 设置项目 No. 设置项目 设置内容 1 设置检测领域容限值 设置检测范围的偏移值。 2 设置 2 值化阈值 （设置 噪音控制级别） …
第2部 功能详解编 第8章 机器设置
8-74
8-4-22-2 共通设置
选择[共通设置] 页面，显示以下画面。
(1) 设置项目
选择使用的基板代码。
未选择 IFS-NX 的误装着防止功能或 IS 的随需应变生产时，不能进行选择。
No. 设置项目 设置内容
1 利用一次元条形码 在使用一次元条形码时设置。
2 利用二次元条形码 在使用二次元条形码时设置。
3 利用多条形码 在使用多条形码时设置。
4 利用背面多条形码 在使用背面多条形码时设置。
第2部 功能详解编 第8章 机器设置
8-75
8-4-23 镀锡偏移校正(选项)
选择镀锡偏移校正功能后，即显示以下画面。
在选购项功能“镀锡印刷偏移校正”为有效状态下，当使用单元“特别订货”的“镀锡偏移校正功能”为
有效时，设置镀锡偏移校正功能相关的参数。
(1) 设置项目
No.
设置项目 设置内容
1
设置检测领域容限值 设置检测范围的偏移值。
2
设置 2 值化阈值（设置
噪音控制级别）
设置镀锡示教时的 2 值化阈值默认值。
3
设置检查用阈值 设置镀锡位置偏移检查中检测位置偏移阈值，以及状态检查下使
用面积比的阈值的示教时的默认值。
4
照明设置 设置镀锡示教时的照明图案的默认值。
(2) 设置方法
1)!在编辑框里分别设置检测区域容限值、镀锡 2 值化阈值、位置偏移检查阈值、面积检查阈
值、垂直照明、外圈照明、对比度图案。
第2部 功能详解编 第8章 机器设置
8-76

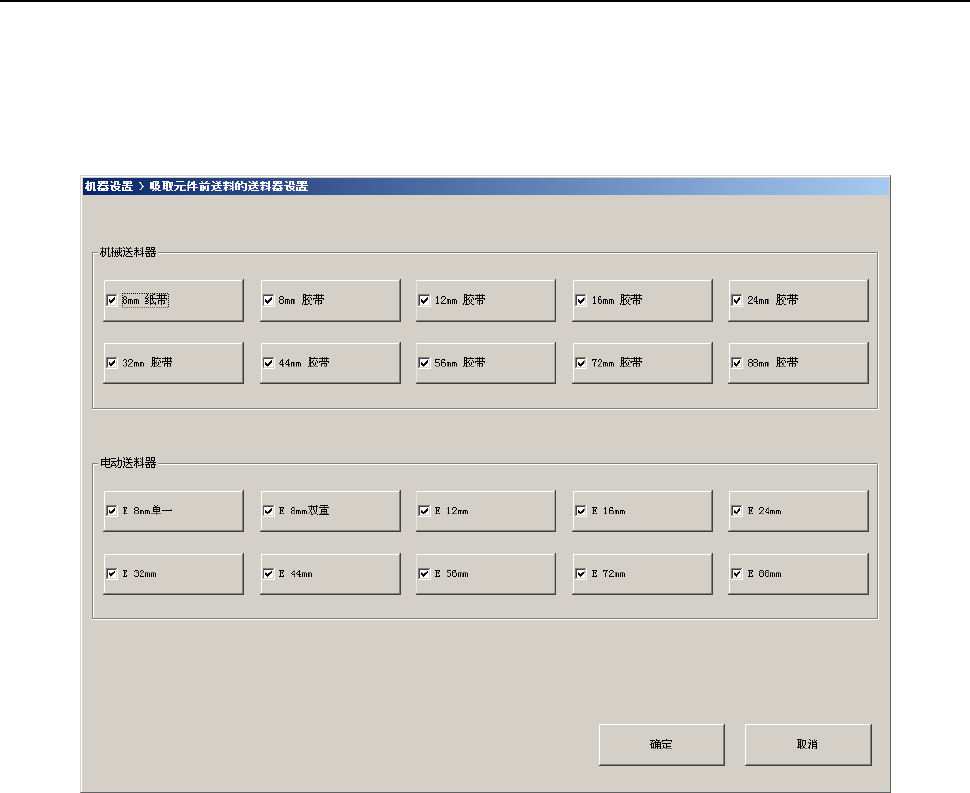

8-4-24 各种送料器的吸取前送料设置
在“使用单元”中把“特殊功能”的“吸取元件前送料”功能设置为有效时，可从菜单选择，显示以下画面。
“吸取元件前送料”为有效时，设置执行动作的送料器种类。勾选对象送料器种类即设置「吸取元件
前送料」动作。取消勾选的送料器种类则为「标准送料」动作。
但32mm纸粘着属于传感器检测的送料器，管状、散装送料器会影响速度节拍，不是本功能的对象。
※ 88mm 带式供料器、72mm 电动供料器及 88mm 电动供料器为特殊订货对应供料器。
