第 2 部 功能详解编 第 9 章 手动控制 9-60 9-9-5 其他传感器 从菜单中选择 “ 其他 (O)”-“ 其他传感器 (O)” ， 或选择 命令按钮中的 “ 其他传感器 ” 后， 可显示其他传感器画 面。 (1) 状态的显示 显示各传感器的状态。 不受机器设置的 “ 使用单元 ” 设置的影响（没有选中（不使用）单元的状态也会显示）。 传感器的状态显示，会连续读入状态和显示。
第 2 部 功能详解编 第 9 章 手动控制
9-59
9-9-4 真空泵控制
从下拉菜单中选择“其他(O)”-“真空泵控制(P)”，或选择命令按钮中的“真空泵控制”后，可显示真空泵控
制画面。
(1) 控制按钮
选择“ON(０)”按钮、“OFF (Ｆ)”按钮、“ON/OFF（/）”按钮，或按下“F3”键、“F4”
键、“F5”键来进行控制。
第 2 部 功能详解编 第 9 章 手动控制
9-60

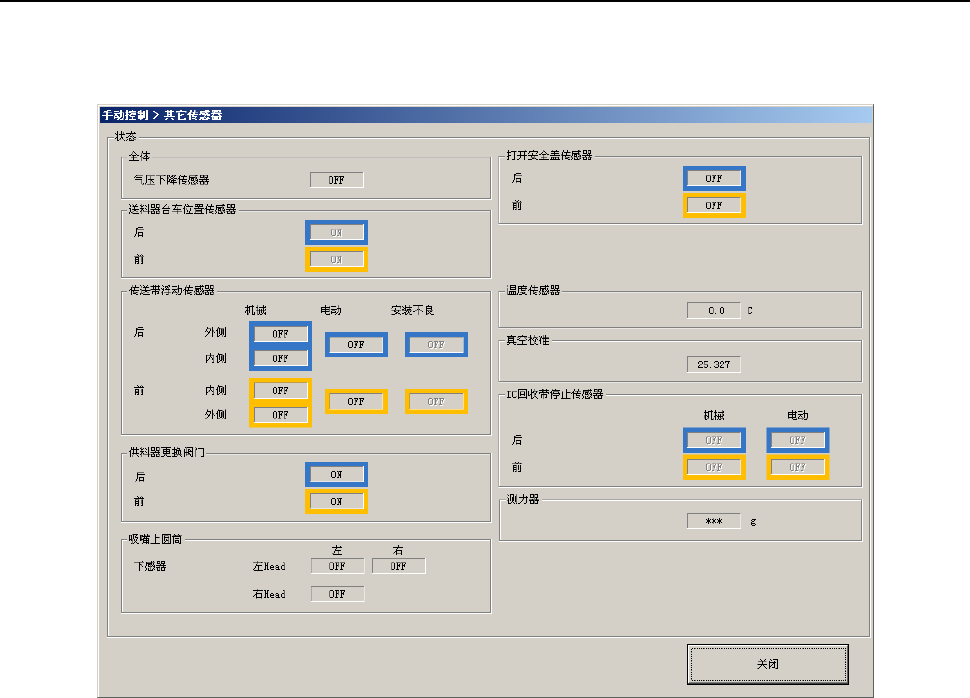

9-9-5 其他传感器
从菜单中选择“其他(O)”-“其他传感器(O)”，或选择命令按钮中的“其他传感器”后，可显示其他传感器画
面。
(1) 状态的显示
显示各传感器的状态。
不受机器设置的“使用单元”设置的影响（没有选中（不使用）单元的状态也会显示）。
传感器的状态显示，会连续读入状态和显示。
第 2 部 功能详解编 第 9 章 手动控制
9-61

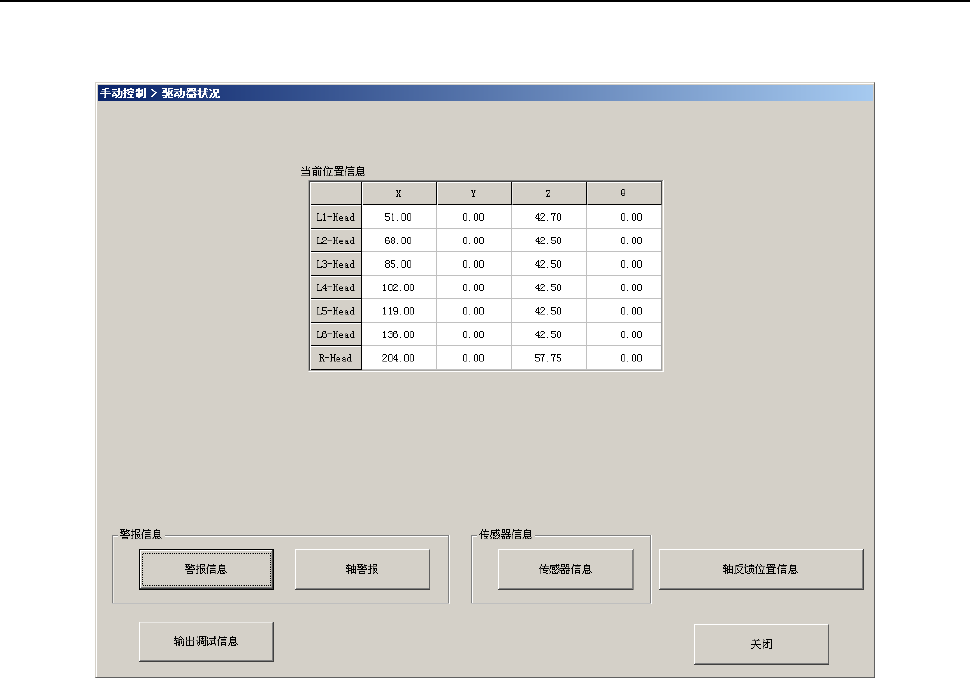

9-9-6 驱动器状况
从下拉菜单中选择“其他(O)”-“驱动器状况(D)”，或选择命令按钮中的“驱动器状况”后，可显示驱动器状
况画面。
(1) 当前位置信息
显示各轴的当前位置的坐标和旋转角度。
不受机器设置的 [使用单元]设置的影响。没有选中 (不使用)的单元状态也会显示。
在 KE-3010，不显示[R-Head]的信息。
(2) 警报信息，传感器信息
点击“警报信息”／“轴警报”／“传感器信息”／“轴反馈位置信息”按钮时的处理内容，在后面的项目
中做说明。
