第 2 部功能详解编第 10 章设备运行信息 10-12 10-4-3 各 Head 运行信息显示各 Head 的运行信息。（ 1 ）显示从下拉菜单中点击 “ 窗口 (W)”-“ 各 Head 运行信息 ” ，或从命令按钮中选择 “ 各 Head 运行信息 ” 后，可显示各 Head 运行信息画面。

第 2 部功能详解编第 10 章设备运行信息

10-11

（4）重新设置

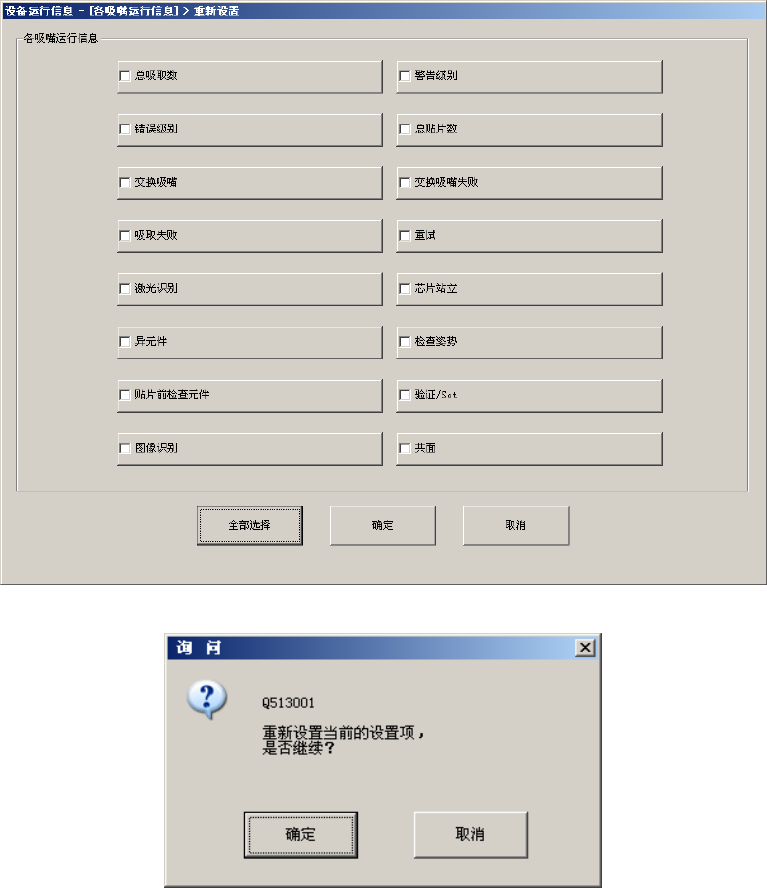

按下“重新设置”按钮，或按下拉菜单中的“数据（D）”-“重新设置”后，显示如下画面。

可清除一览中的特定内容或所有内容。

・点击“全部选择”按钮，可选择所有的复选框。

・点击需要重新设置的项目复选框，按“确定”后，可显示“重新设置询问信息”画面。

・在“重新设置询问信息”上按“确定”后，可对 LF、LR、RF、RR 各组的吸嘴的对应项目进行重

新设置，并关闭画面。

・点击“取消”按钮时，数据不被重新设置，画面仍显示原来的数据。

第 2 部功能详解编第 10 章设备运行信息

10-12

10-4-3 各 Head 运行信息

显示各 Head 的运行信息。

（1）显示

从下拉菜单中点击“窗口(W)”-“各 Head 运行信息”，或从命令按钮中选择“各 Head 运行信息”后，

可显示各 Head 运行信息画面。

第 2 部功能详解编第 10 章设备运行信息

10-13

1) 列表

列表中显示各吸嘴的运行次数及与之相关的数据。

No.

项目内容

１总吸取数计算吸取成功的次数。

２警告级别显示警告级别。

３错误级别显示错误级别。

４总贴片数计算贴片成功的次数。

５交换吸嘴计算吸嘴交换成功的次数。

６交换吸嘴失败计算交换失败的次数。

７吸取失败计算吸取失败的次数。

８重试计算吸取重试超次的次数。

９激光识别计算激光识别错误。

芯片站立计算芯片站立错误。

异元件计算异类元件错误。

验证/Sot 计算验证/SOT 检查/通用图像元件方向检查错误。

姿势检查计算姿势检查错误。

贴片前检查元件计算贴片前有无元件的检查错误。

图像识别计算图像识别错误。

共面检测计算共面检测错误。

2）“设置次数/级别”按钮

请参见后述小项。

3）“重新设置”按钮

请参见后述小项。
