第 2 部 功能详解编 第 10 章 设备运行信息 10-13 1) 列表 列表中显示各吸嘴的运行次数及与之相关的数据。 No. 项目 内容 １ 总吸取数 计算吸取成功的次数。 ２ 警告级别 显示警告级别。 ３ 错误级别 显示错误级别。 ４ 总贴片数 计算贴片成功的次数。 ５ 交换吸嘴 计算吸嘴交换成功的次数。 ６ 交换吸嘴失败 计算交换失败的次数。 ７ 吸取失败 计算吸取失败的次数。 ８ 重试 计算吸取重试超次的次数。 ９ 激光识别 …
第 2 部 功能详解编 第 10 章 设备运行信息
10-12
10-4-3 各 Head 运行信息
显示各 Head 的运行信息。
（1） 显示

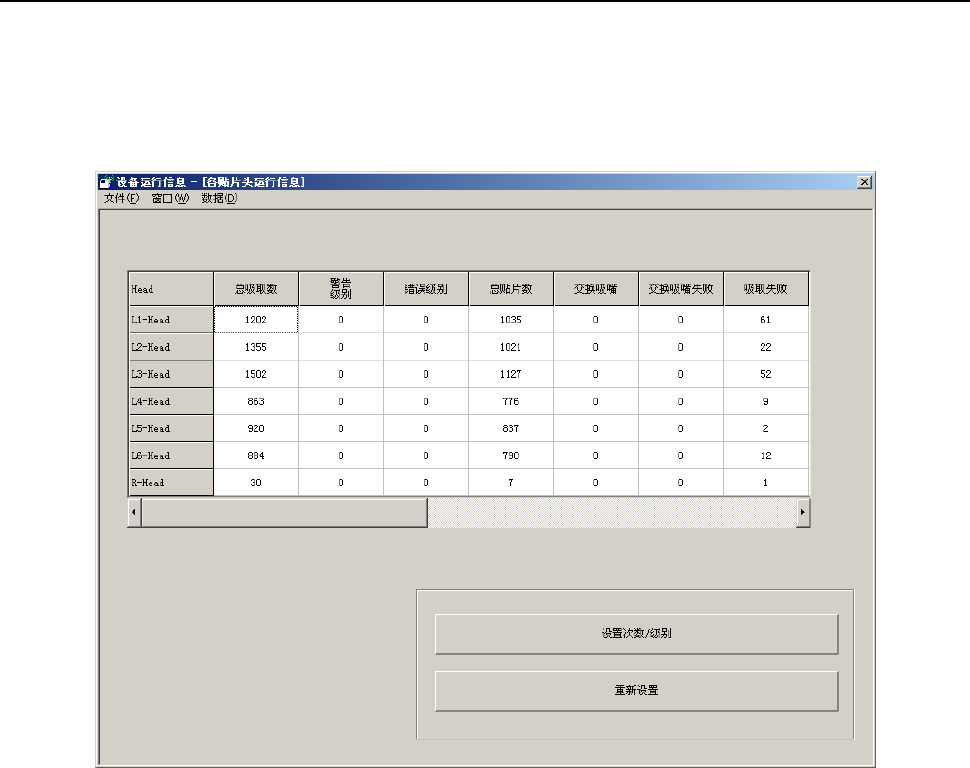

从下拉菜单中点击“窗口(W)”-“各 Head 运行信息”，或从命令按钮中选择“各 Head 运行信息”后，
可显示各 Head 运行信息画面。
第 2 部 功能详解编 第 10 章 设备运行信息
10-13
1) 列表
列表中显示各吸嘴的运行次数及与之相关的数据。
No.
项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 警告级别 显示警告级别。
３ 错误级别 显示错误级别。
４ 总贴片数 计算贴片成功的次数。
５ 交换吸嘴 计算吸嘴交换成功的次数。
６ 交换吸嘴失败 计算交换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ 激光识别 计算激光识别错误。
10
芯片站立 计算芯片站立错误。
11
异元件 计算异类元件错误。
12
验证/Sot 计算验证/SOT 检查/通用图像元件方向检查错误。
13
姿势检查 计算姿势检查错误。
14
贴片前检查元件 计算贴片前有无元件的检查错误。
15
图像识别 计算图像识别错误。
16
共面检测 计算共面检测错误。
2）“设置次数/级别”按钮
请参见后述小项。
3）“重新设置”按钮
请参见后述小项。
第 2 部 功能详解编 第 10 章 设备运行信息
10-14

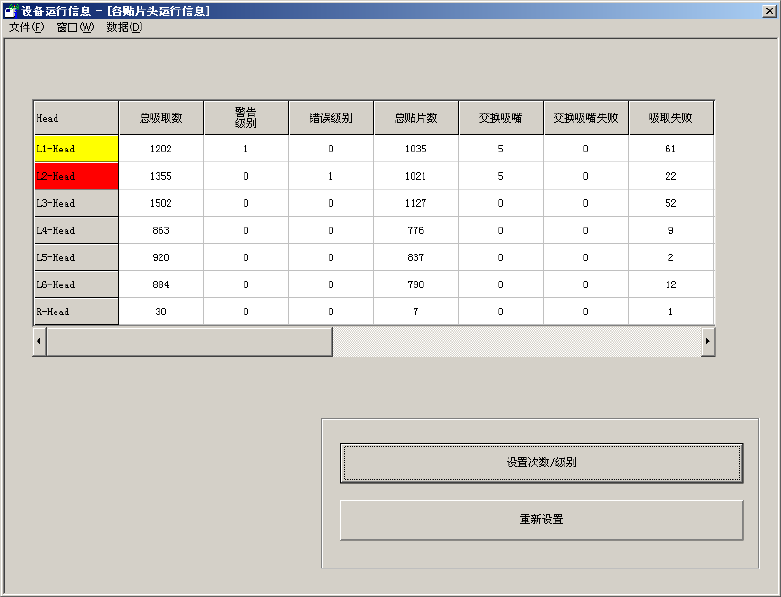

（2） 警告/错误时的显示
交换吸嘴次数超过警告级别时，该吸嘴呈黄色显示。当交换吸嘴次数超过错误级别时，该吸嘴呈
红色显示。
信号灯的亮灯状况不发生变化。
