MODEL TPM-1 10F/R-C 021 1-001 164 (1) バックアップピンを使用の場合 Use. of BACK-UP PIN (2) バックアップ治具を使用の場合 Use. of BACK-UP JIG ( 注 ) 1. 「バックアップ治具」「吸着治具」をご注文の際は基板の厚さと基板のサイズをお知らせください。 (Note) 1.When ordering for ゛ BACK-UP JIG ゛ or ゛ HOLD…

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

MODEL TPM-110F/R-C

0211-001

163

1 630 099 9372 P.C.B,MOUNT 1 U001, METEOR2/4 748T--310-001

2 630 089 2840 P.C.B,MOUNT 1 U002, SAB10-C4A1 748T--310-002

T-1

MODEL TPM-110F/R-C

0211-001

164

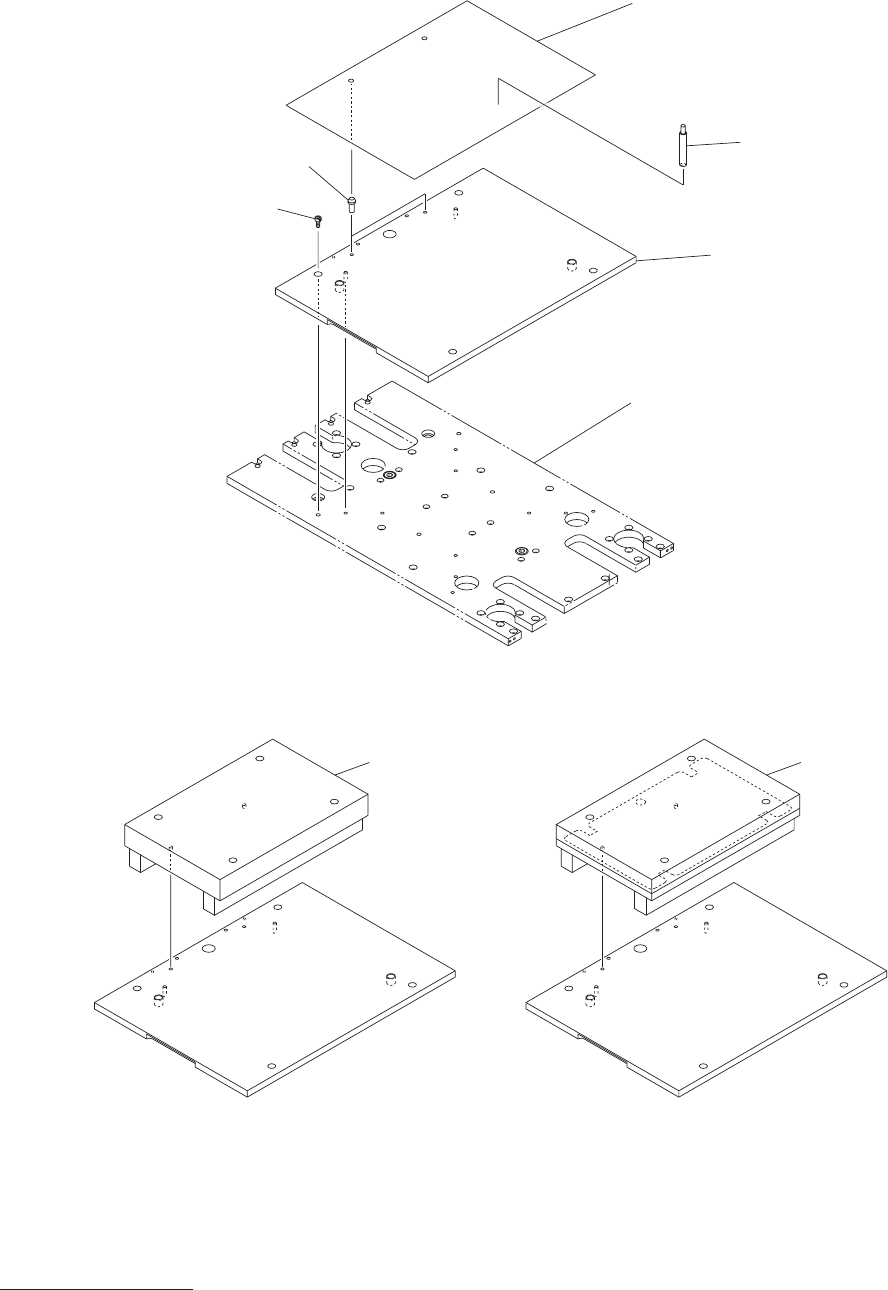

(1)バックアップピンを使用の場合

Use. of BACK-UP PIN

(2)バックアップ治具を使用の場合

Use. of BACK-UP JIG

(注) 1.「バックアップ治具」「吸着治具」をご注文の際は

基板の厚さと基板のサイズをお知らせください。

(Note) 1.When ordering for゛BACK-UP JIG゛or゛HOLDING JIG゛,

notify the P.C.B. thickness and the P.C.B. size

(3)吸着治具を使用の場合

Use. of HOLDING JIG

See Fig.E-6

Key No.508

BUCK-UP JIG

(VARIANT)

HOLDING JIG

(VARIANT)

標準付属品

STANDARD ACCESSORIES

Fig. S-1

バックアップテーブル部

Back-Up Table Section

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

MODEL TPM-110F/R-C

0211-001

165

1 630 091 1459 PLATE 1 748S--310-001

2 630 091 1466 ROD 30 748S--310-002

3 630 093 5554 PIN,LOCATE 2 748S--310-003

4 630 093 5561 SHEET 1 748S--310-004

61 630 000 7749 BOLT,HEX-SCT 4 748S--310-061

S-1
