MODEL TPM-1 10F/R-C 021 1-001 66 基板認識部 P .E.C. RECOGNITION SECTION Fig. G-5 ケーブル Cable 405 461 402 406 462 463 401 409 408 See Fig.G- 3 Key No.201 See Fig.G- 1 Key No. 3 See Fig.G- 1 Key No.23 See Fig.G-1 Key No.13 See F…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TPM-110F/R-C
0509-002
65
301 630 088 5170 BALL SCREW 1 748G--310-301
302 630 088 2896 GUIDE,LINEAR 1 748G--310-302
303 630 088 2889 GUIDE,LINEAR 1 748G--310-303
304 630 091 2432 MOTOR,STEPPING 1 MPM033, B2803-D21ASM
748G--310-304
305 630 013 6241 BEARING,UNIT 1 WBK12-11 748G--310-305
306 630 088 3572 COUPLING 1 SFC-030WD 8B-10B 748G--310-306
307 630 069 0545 SENSOR,PHOTO 2 BPH046,331, EE-SX674
748G--310-307
308 630 032 5287 SENSOR,PHOTO 1 BPH334, EE-SX672 748G--310-308
309 630 088 1141 PLATE 1 748G--310-309
310 630 088 1158 BRACKET 1 748G--310-310
311 630 088 1165 PLATE 1 748G--310-311
312 630 088 1172 PLATE 2 748G--310-312
313 630 088 1196 BLOCK 1 748G--310-313
314 630 088 1080 BRACKET 1 748G--310-314
315 630 082 2519 PIN,LOCATE 2 748G--310-315
361 630 048 0368 BOLT,HEX-SCT 2 748G--310-361
362 630 000 7930 BOLT,HEX-SCT 2 748G--310-362
363 630 000 7893 BOLT,HEX-SCT 4 748G--310-363
364 630 000 7886 BOLT,HEX-SCT 2 748G--310-364
365 630 000 7763 BOLT,HEX-SCT 4 748G--310-365
366 630 000 7664 BOLT,HEX-SCT 13 748G--310-366
367 630 000 7657 BOLT,HEX-SCT 11 748G--310-367
368 630 000 7626 BOLT,HEX-SCT 6 748G--310-368
369 630 000 7619 BOLT,HEX-SCT 6 748G--310-369
370 411 141 4008 WASHER V 4X9X0.8 10 748G--310-370
371 411 141 2905 WASHER SPR 4 10 748G--310-371
372 411 041 5600 SCR PAN 3X4 6 748G--310-372
373 630 000 8920 SET SCREW 2 748G--310-373
G-4
MODEL TPM-110F/R-C
0211-001
66
基板認識部
P.E.C. RECOGNITION SECTION

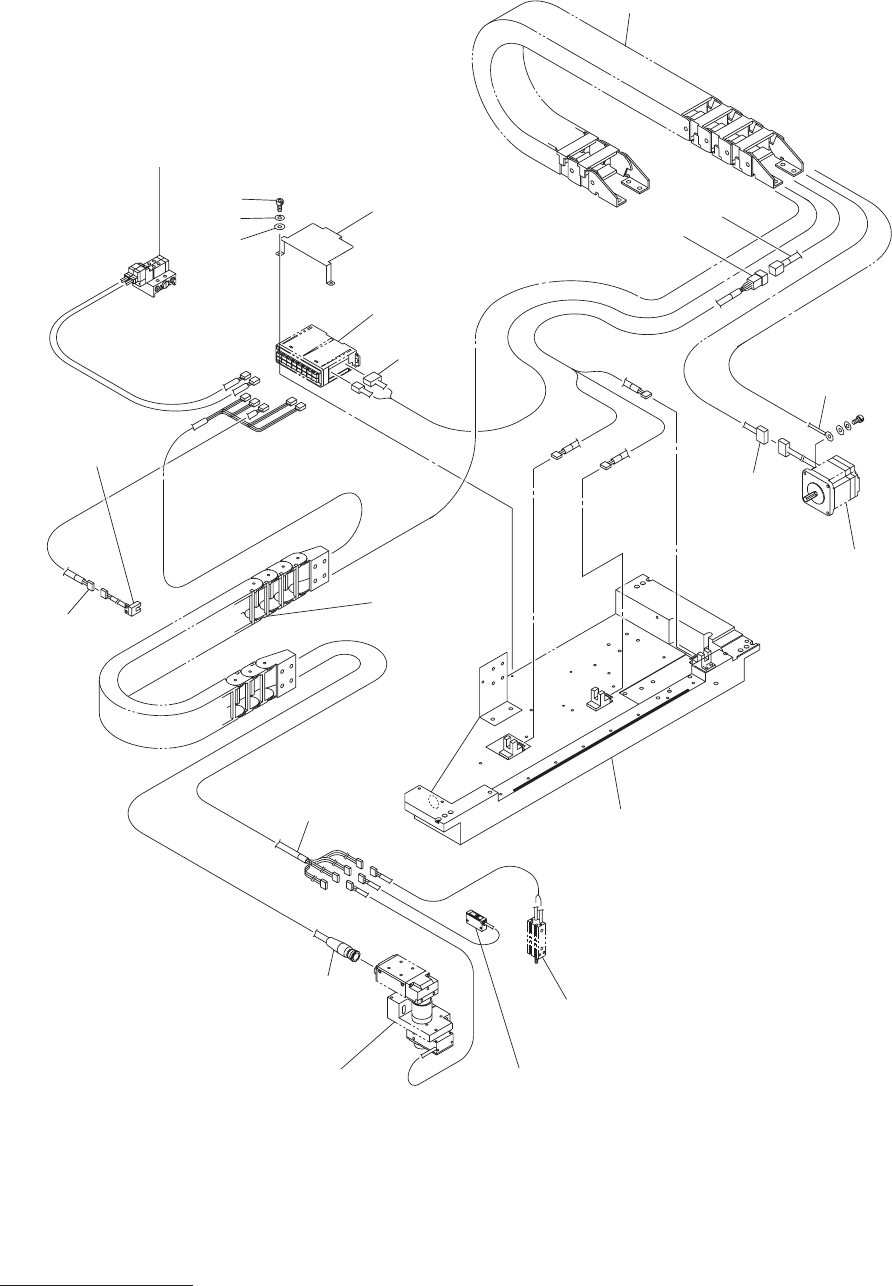

Fig. G-5
ケーブル
Cable
405
461
402
406
462
463
401
409
408
See Fig.G-
3
Key No.201
See Fig.G-
1
Key No.
3
See Fig.G-
1
Key No.23
See Fig.G-1
Key No.13
See Fig.G-3
Key No.204
See Fig.G-2
Key No.112
See Fig.G-
1
Key No.
6
See Fig.G-1
Key No.10
See Fig.G-1
Key No.26
401
410
403
404
407
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TPM-110F/R-C
0509-002
67
401 630 090 8664 BRACKET 1 748G--310-401
402 630 088 6467 CORD 1 XNC070,071,07E,07F-XNC1070,1
748G--310-402
403 630 088 6474 CORD 1 XNC072-XNC1072 748G--310-403
404 630 138 1077 CORD 1 XNC351- 748G--310-404
405 630 116 6995 CORD 1 XCNA07,B07-XNC1A07
748G--310-405
406 630 088 6511 CORD 1 XCN07H-XNC107H 748G--310-406
407 630 088 6528 CORD 1 XCN351-XCN1351 748G--310-407
408 630 116 7060 CORD 1 748G--310-408
409 630 088 6542 CORD 1 XCN350-XCN1350 748G--310-409
410 630 089 2864 UNIT,I/O 1 N007, SAB10-TM16J43A
748G--310-410
461 630 000 7503 BOLT,HEX-SCT 3 748G--310-461
462 411 141 2806 WASHER SPR 3 3 748G--310-462
463 411 141 3902 WASHER V 3X7X0.5 3 748G--310-463
G-5
