MS-510 维护手册Maintenance Manual-C - 第36页
Meister MS-510 区分 RANK 项 番 Parts No. 部品名称 Parts Name 型 号 Model 数量/台 QTY 备 注 Remark 厂 家 Maker B1 N81041 电脑主机 PC Sets MHCR-PF28RC6L/XP (N4A484289) 1Pcs HITACHI B1 N81041-1 电脑箱 PC Case 1Pcs 包括风扇、电 源 HITACHI A1 N81041-6 硬盘驱动…

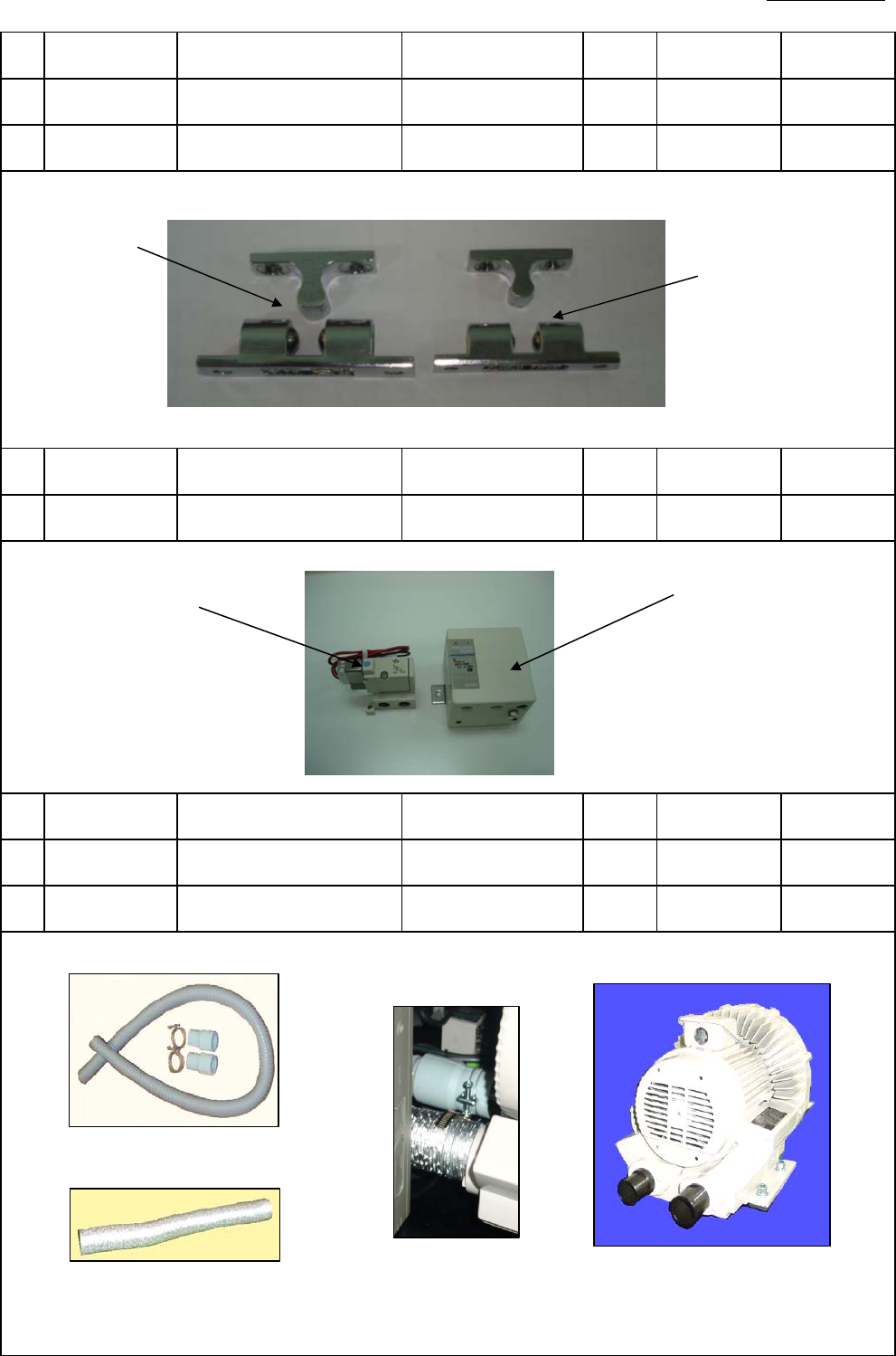

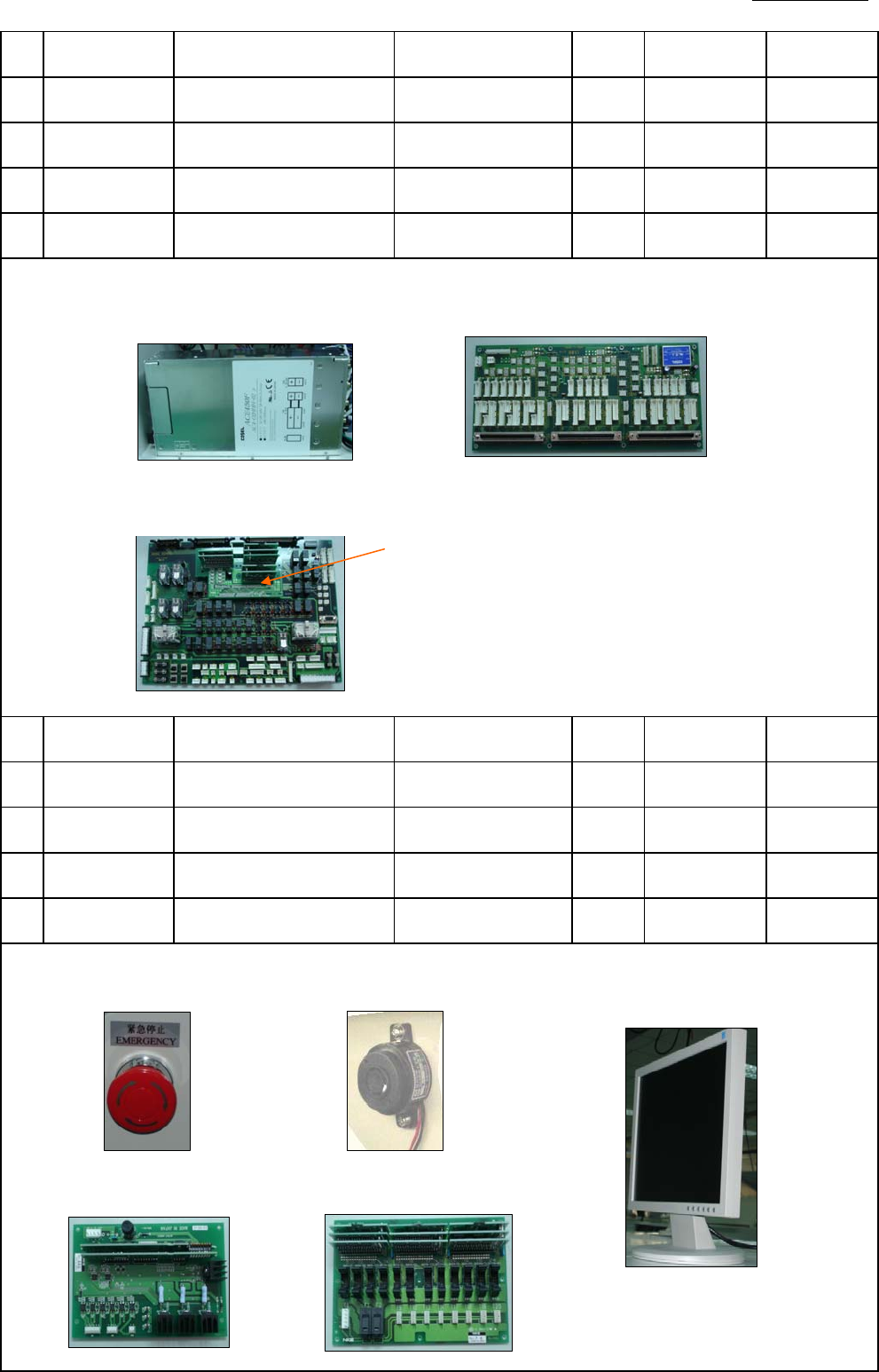

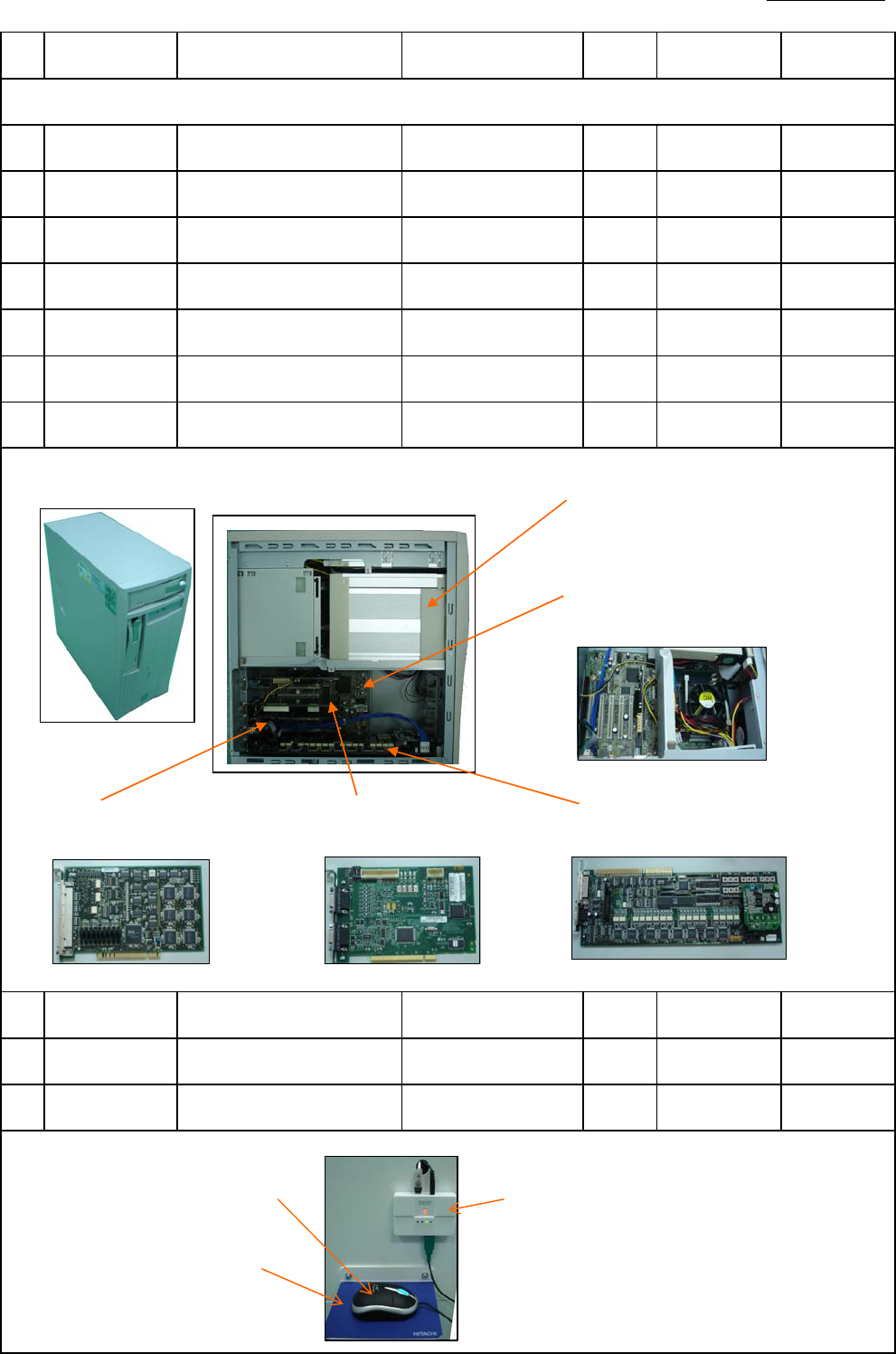

Meister MS-510
区分
RANK
项 番
Parts No.
部品名称
Parts Name
型 号
Model
数量/台
QTY
备 注
Remark
厂 家
Maker
A1 N70068
球型扣
Ball Catcher
C-90-2 1Pcs TAKIGEN
A1 N70069
球型扣
Ball Catcher
C-90-1 1Pcs TAKIGEN
B1 N70205-3-01
电磁阀
Valve
SYJ514-5G-01 1Pcs SMC
B1 N70205-3-02
溶剂泵
Process Pump
PB1013-01 1Pcs SMC
A1 N71002
网板清洁配管
Hose Unit
1Pcs HITACHI
B1 N71006
鼓风机
Blower
VG-015-G 3相200V 1Pcs HITACHI
C N71007
鼓风机排气配管
Blower Hose
1Pcs HITACHI
N70069
球型扣
Ball Catcher
N70068
球型扣
Ball Catcher
N71007 鼓风机排气配管
Blower Hose
N70205-3-02
溶剂泵
Process Pump
N71002 网板清洁配管
Hose Unit
N71006 鼓风机
Blower
N70205-3-01
电磁阀
Valve
— 19 —
Meister MS-510
区分
RANK
项 番
Parts No.
部品名称
Parts Name
型 号
Model
数量/台
QTY
备 注
Remark
厂 家
Maker
B1 N81041
电脑主机
PC Sets
MHCR-PF28RC6L/XP
(N4A484289)
1Pcs HITACHI
B1 N81041-1
电脑箱
PC Case
1Pcs 包括风扇、电
源
HITACHI
A1 N81041-6
硬盘驱动
HDD
HDD 80G 1Pcs HITACHI
B1 N81041-7
CPU板
CPU Board
1Pcs HITACHI
B1 N81065
机构控制基板
Machine Control Board
1Pcs HITACHI
B1 N81066
电机控制基板
Motor Control Board
1Pcs HITACHI
B1 N81058
图象基板
Video Board
1Pcs HITACHI
A2 N81046
鼠标
Mouse
1Pcs 讯泰科技
A2 N81047
鼠标垫
Mouse Pad
1Pcs
A2 N81042
USB接线器
USB Terminal
U2H-G4S2WH 1Pcs ELECOM
电气控制关系
Electric Control Relation
N81046 鼠标
Mouse
N81047 鼠标垫
Mouse
N81042 USB接线器
USB Terminal
81041 PC
81041-1 PC Case
(包括电源、风扇）
N81041-7 CPU 板
CPU Board
N81065 机构控制基板
Machine Control Board
N81058 图象识别基板
Video Board
N81066 电机控制基板
Motor Control Board
N81041-6 硬盘驱动
HDD
— 20 —
Meister MS-510
区分
RANK
项 番
Parts No.
部品名称
Parts Name
型 号
Model
数量/台
QTY
备 注
Remark
厂 家
Maker
B1 N81026
直流电源
DC Power Supply
ACE450F
AC4-02HHH-02-JR
1Pcs COSEL
B1 N81003
CB基板
CB Board
1Pcs EITO-DENSHI
B1 N81004
BB基板
BB Board
1Pcs EITO-DENSHI
B1 N81022
通讯基板
Uniwire Board
ULB-003-01 1Pcs NKE
B1 N81050
紧急停止按钮
Emergency Push Button
AVN302NR 1Pcs 和泉
B1 N81093
蜂鸣器
Buzzer
EB1114 1Pcs MATSUSHITA
B1 N81043
显示器
Monitor
SYNCMASTER540N 1Pcs SAMSUNG
B1 N81023
通讯基板
Uniwire Board
ULB-004 1Pcs NKE
B1 N31012
调光基板
Lighting Board
ULB-005 1Pcs NKE
N81026 直流电源
DC Power Supply
N81003 CB基板
CB Board
N81004 BB基板
BB Board
N81022 通讯基板
Uniwire Board
N81050 紧急停止按钮
Emergency Push Button
N81093 蜂鸣器
Buzzer
N81043 显示器
Monitor
N81023 通讯基板
Uniwire Board
N31012 调光基板
Lighting Board
— 21 —
