Meister MS-510 ＜维护部品配置图／Maintenance parts location＞ 传 传处导轨部分 电机 项番N61010 联轴节 项番N61009 大皮带轮 项番N61024 中皮带轮 项番N61017 小皮带轮 项番 N 61018 电 机 项 番N61023 传 入 传处导轨部分 小皮带轮 项番 N 61018 皮带 项番N61030 机 项 传感器 项番N61053 传感器 项番 N 61053 光电传感器…
Meister MS-510
＜维护部品配置图／Maintenance parts location＞

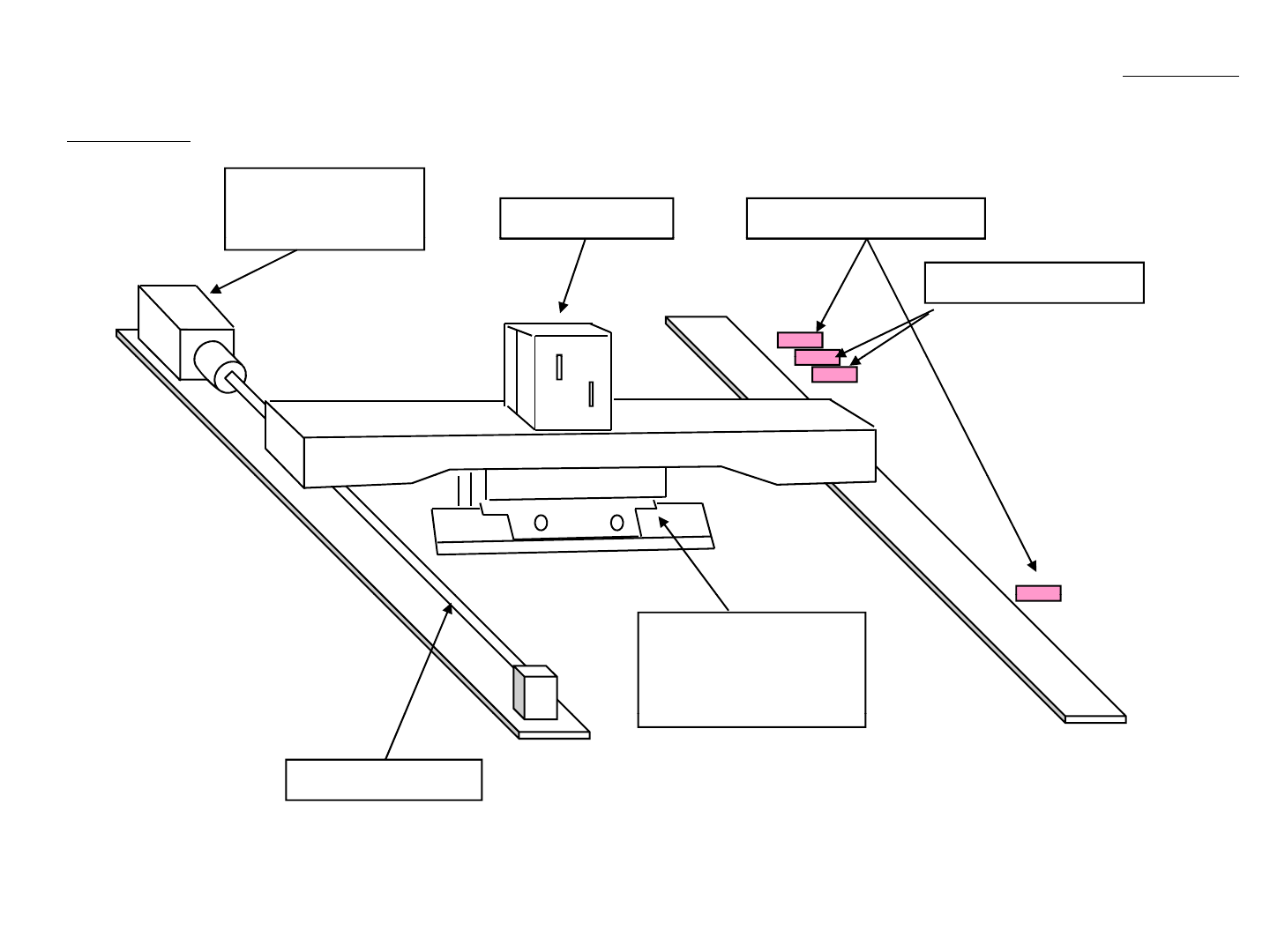

刮 头部分
光电传感器 项番N50011
电机 项番N51002
联轴节 项番N51003
气缸 项番N52003
刮
刀
头部分
光电传感器 项番N50012
刮刀架 项番N13031
刮刀 项番N13039
固定螺栓 项番N13040
滚珠丝杆 项番N51004
—8—
Meister MS-510
＜维护部品配置图／Maintenance parts location＞

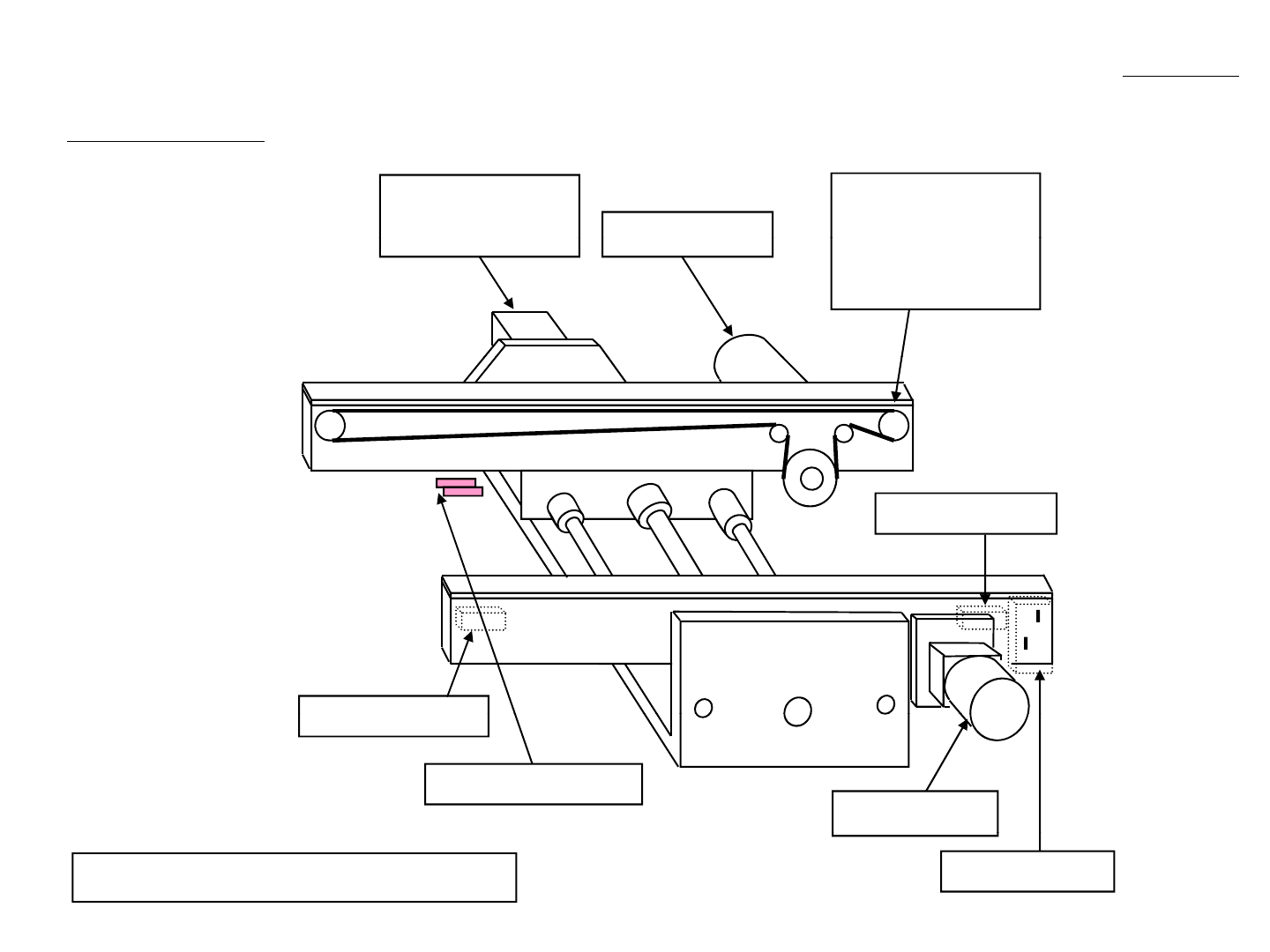

传 传处导轨部分
电机 项番N61010
联轴节 项番N61009
大皮带轮 项番N61024
中皮带轮 项番N61017
小皮带轮
项番
N
61018
电
机
项
番N61023
传
入
传处导轨部分
小皮带轮
项番
N
61018
皮带 项番N61030
机
项
传感器 项番N61053
传感器
项番
N
61053
光电传感器 项番N61042
电机 项番N60104
传感器
项番
N
61053
—9—
气缸 项番N60103
电机及传感器的配置因流向或基准的不同而不同。
Meister MS-510
＜维护部品配置图／Maintenance parts location＞

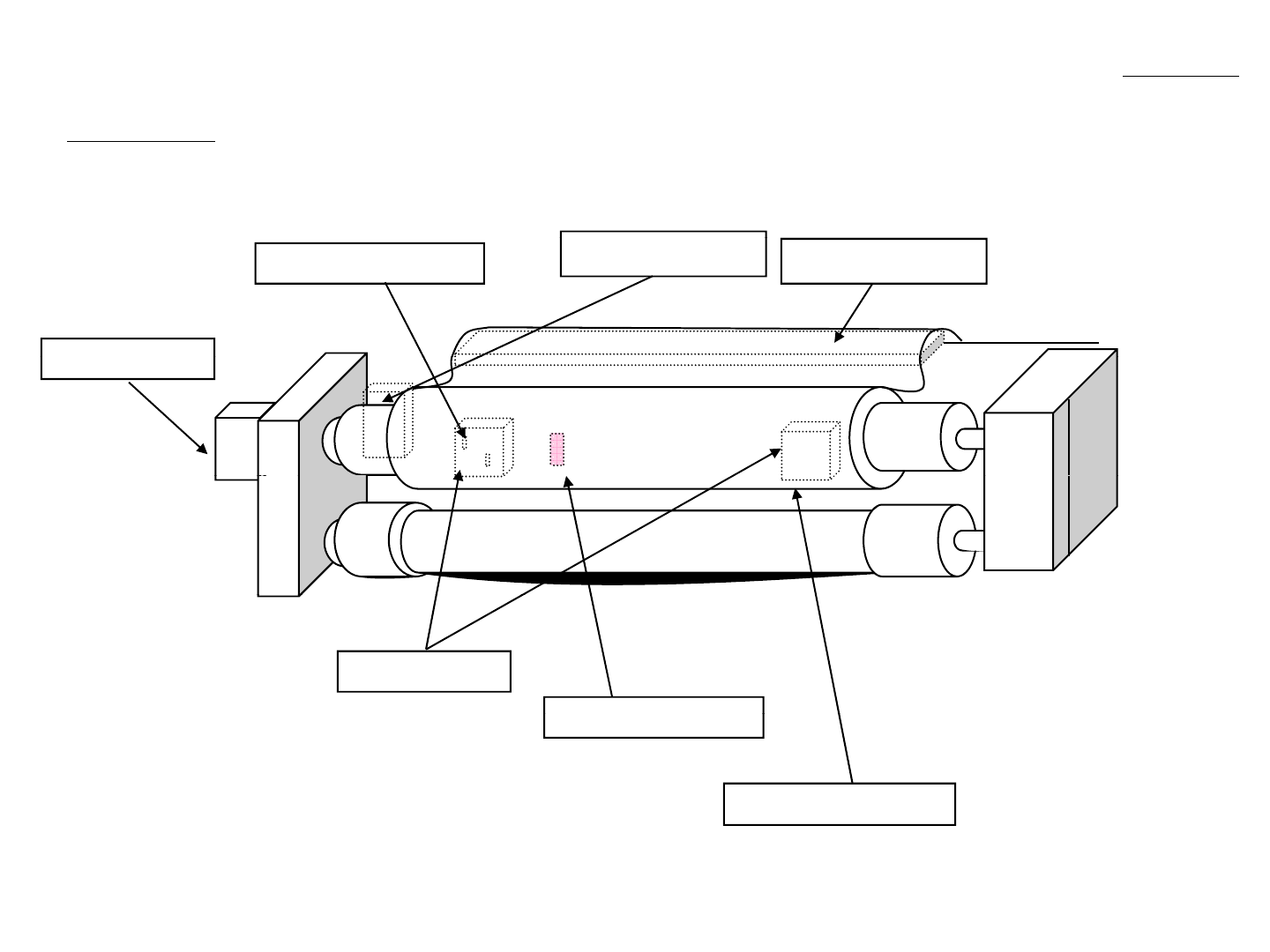

板清洁部分
网
板清洁部分
清洁吸嘴 项番N70010
光电传感器 项番N70024
气缸
项番
N
70005
电机 项番N70051
气缸
项番
N
70005
气缸 项番N70015
光电传感器
项番
N
70028
光电传感器
项番
N
70028
请指定卷纸长度。
—10—
