MS-510 维护手册Maintenance Manual-C - 第9页
（4）摄像头滑轨座涂抹润滑脂的部位(细小部 位 4、刮刀驱动部 （1） 刮刀部位的滚珠丝杠 （2） 刮刀直线导轨 —4 / Meister MS ‐ 510 位 ) 加油口 柔性联轴节 涂抹润滑脂 柔性联轴节 直线导轨 10 —
3、摄像头驱动轴
（1）摄像头滚珠丝杠(X轴)
（2） 摄像头滚珠丝杠(Y轴)
（3） 直线导轨(左右2处)
—3/
MeisterMS‐510
涂抹润滑脂
柔性联轴节
涂抹润滑脂
涂抹润滑脂
柔性联轴节
直线导轨
涂抹润滑脂
10 —
（4）摄像头滑轨座涂抹润滑脂的部位(细小部
位
4、刮刀驱动部
（1） 刮刀部位的滚珠丝杠
（2） 刮刀直线导轨
—4/
MeisterMS‐510
位
)
加油口
柔性联轴节
涂抹润滑脂
柔性联轴节
直线导轨
10 —
（3）刮刀直线导轨涂抹润滑脂的部位(细小部
位
5、Z轴气动单元

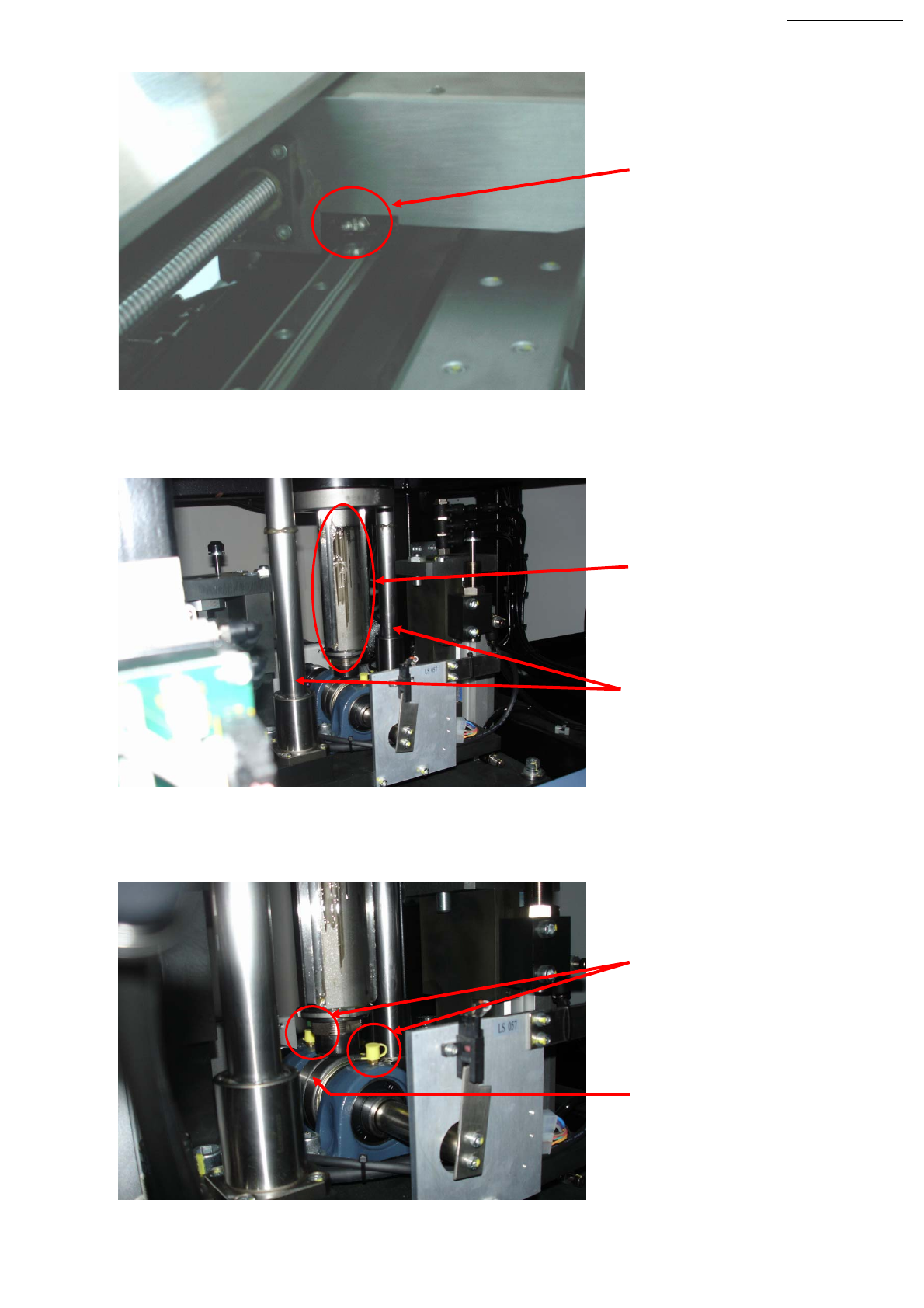

（1） Z轴涂抹润滑脂部位1(花键、杆）
（2） Z轴涂抹润滑脂部位2（凸轮）
—5/
MeisterMS‐510
位
)
加油口
花键
杆
（在3个槽的两侧加油）
加油口（2处）
凸轮
