PTS-NXT-08JE - 第684页
A k J k k J J Ref.DEVICE BASE i h Ref.DEVICE BASE QK15811 7. PARTS SUPPLY / 部品供給 122 PTS-NXT-08JE
7.2.6. TRAY UNIT-L TRAY PALLET
7.2.6. トレイユニット-L トレイパレット部
AA90013
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB76041 1 BKT ＢＫＴ FE
2 K5169T 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ｽﾃﾝﾚｽ) FE
3 PJ06483 1 RAIL レール PL
4 K51727 5 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
5 W1020B 5 WASHER, LOCK ワッシャ スプリング 2M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
6 N1074A 5 NUT, HEX ナット 六角 M 2(SUS) FE
7 PJ06492 1 RAIL レール PL
8 K51727 6 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
9 W1020B 6 WASHER, LOCK ワッシャ スプリング 2M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
10 N1074A 6 NUT, HEX ナット 六角 M 2(SUS) FE
11 PM24693 1 V BLOCK, V ヤゲン Ｖ FE
11.1 PM83830 1 V BLOCK, V ヤゲン Ｖ FE
12 H5268Y 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X012 FE
13 W1020K 4 WASHER, LOCK ワッシャ スプリング 2.5M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
14 W1039K 4 WASHER, FLAT ワッシャ 平 2.5M/M(ｽﾃﾝﾚｽ) FE
15 PM37450 1 V BLOCK, V ヤゲン Ｖ FE
16 K5173Z 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X007(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
17 W1020B 2 WASHER, LOCK ワッシャ スプリング 2M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
18 N1074A 2 NUT, HEX ナット 六角 M 2(SUS) FE
19 PM37510 1 KNOB ツマミ FE
20 H5268S 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020K 1 WASHER, LOCK ワッシャ スプリング 2.5M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
22 PM022Z1 1 BLOCK, LOCATING ブロック 位置決め AL
23 K5169S 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X008 ｽﾃﾝﾚｽ FE
24 PM37712 1 BKT ＢＫＴ FE
25 PM37722 1 BKT ＢＫＴ FE
26 PX04880 1 SEAL, BAR CODE シール バーコード OT
27 PX01573 1 SEAL, BAR CODE シール バーコード OT
27.1 PX01563 1 SEAL, BAR CODE シール バーコード OT
27.2 PX05830 1 SEAL, BAR CODE シール バーコード OT
28 PX01930 1 NAMEPLATE 銘板 PL
29 PX01940 1 NAMEPLATE 銘板 PL
30 PZ08622 2 SHEET シート OT
31 PZ10600 1 SEAL シール PL
32 PZ10610 1 SEAL シール PL
33 XP00692 1 PALLET パレット OT
34 ABHTB1030 2 GUIDE, SIDE ガイド サイド OT
35 ABHTA208
0
6 GUIDE, SID
E
ガ
イド サイド OT
7. PARTS SUPPLY / 部品供給 121 PTS-NXT-08JE
A
k
J
kkJJ
Ref.DEVICE BASE
i
h
Ref.DEVICE BASE
QK15811
7. PARTS SUPPLY / 部品供給 122 PTS-NXT-08JE

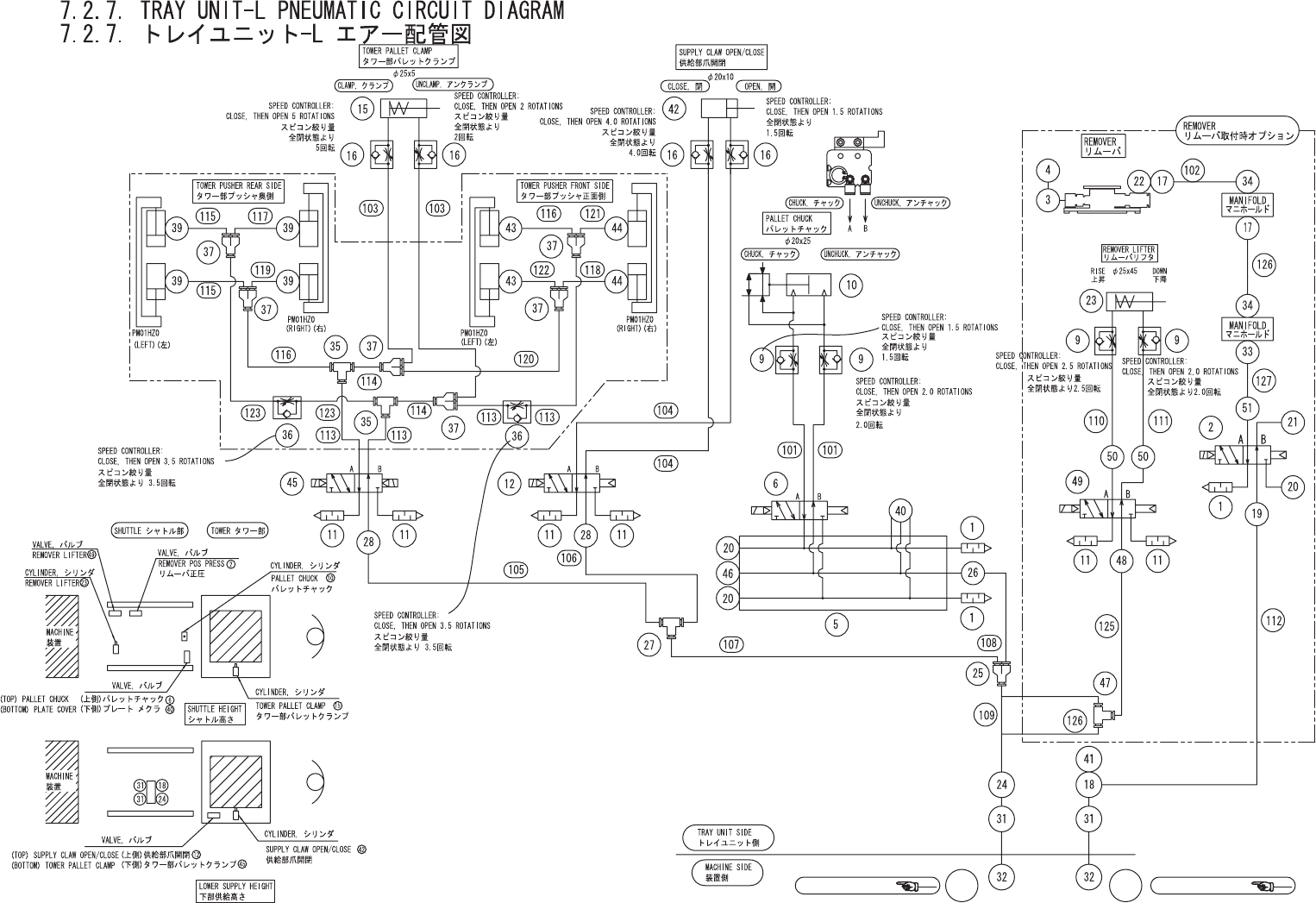

7.2.7. TRAY UNIT-L PNEUMATIC CIRCUIT DIAGRAM
7.2.7. トレイユニット-L エアー配管図
QK15811
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 S1056E 3 SILENCER サイレンサ AN103-01 OT
2 H1122N 1 VALVE, SOL バルブ ＳＯＬ SY7120-5LO-C8-F2 OT
3 S4033G 1 SENSOR, PRESSURE センサ 圧力 PSE543-M5 OT
4 A10405 1 AMPLIFIER アンプ PSE305-MLAC OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1122H 1 VALVE, SOL バルブ ＳＯＬ SY3140-5L0 OT
9 K5337R 4 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-06(ｼﾛ) OT
10 XS01871 1 CYLINDER シリンダ OT
11 S1058A 6 SILENCER サイレンサ AN120-M5 OT
12 H1122G 1 VALVE, SOL バルブ ＳＯＬ SY3120-5L0-C4-F2 OT
15 S21075 1 CYLINDER, AIR シリンダ エアー CDQ2B25-5DC-F7BVL OT
16 K5337G 4 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-04 (ｼﾛ) OT
17 Y3079S 2 UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
18 Y3080A 1 UNION, ELBOW ユニオン エルボ KQ2L10-02S OT
19 Y30865 1 UNION, HALF ユニオン ハーフ KQ2S10-02S OT
20 H31450 3 PLUG プラグ 39090 OT
21 H3145M 1 PLUG プラグ KQ2P-08 OT
22 XH00910 1 GENERATOR, VACUUM 発生器 真空 OT
23 S21148 1 CYLINDER, AIR シリンダ エアー CDQSB25-45DCM-M9BL OT
24 Y3079T 1 UNION, ELBOW ユニオン エルボ KQ2L08-02S OT
25 K5586A 1 CONNECTOR コネクタ KQ2U08-00 OT
26 Y30860 1 UNION, HALF ユニオン ハーフ KQ2S08-01S OT
27 Y3071C 1 UNION ユニオン KQ2T06-08 OT
28 Y3086Y 2 UNION, HALF ユニオン ハーフ KQ2S06-M5 OT
31 XP00660 2 PLUG, COUPLER プラグ カプラ OT
32 XS01130 2 SOCKET, COUPLER ソケット カプラ OT
33 Y3066Z 1 UNION ユニオン KQ2E08-01 OT
34 Y3126A 2 UNION, ELBOW ユニオン エルボ KSL08-01S OT
35 Y3069T 2 UNION ユニオン KQ2T04-00 OT
36 K5335W 2 CONTROLLER, SPEED コントローラ スピード AS1001F-04ｼﾛ OT
37 Y30742 6 UNION ユニオン KQ2U04-00 OT
39 A4067T 4 ELBOW エルボ M-5ALHU-4 OT
40 H3243B 1 COVER, BLIND 蓋 盲 SY3000-26-9A OT
41 H3145S 1 PLUG プラグ KQ2P-10 OT
42 S21146 1 CYLINDER, AIR シリンダ エアー CDQSB20-10D-M9BVL OT
43 Y30824 2 UNION, HALF ユニオン ハーフ KQ2H04-M5 OT
44 A4066M 2 ELBOW エルボ KQ2L04-M5 OT
45 H1122L 1 VALVE, SOL バルブ ＳＯＬ SY3220-5LOC4-F2 OT
7. PARTS SUPPLY / 部品供給 123 PTS-NXT-08JE
