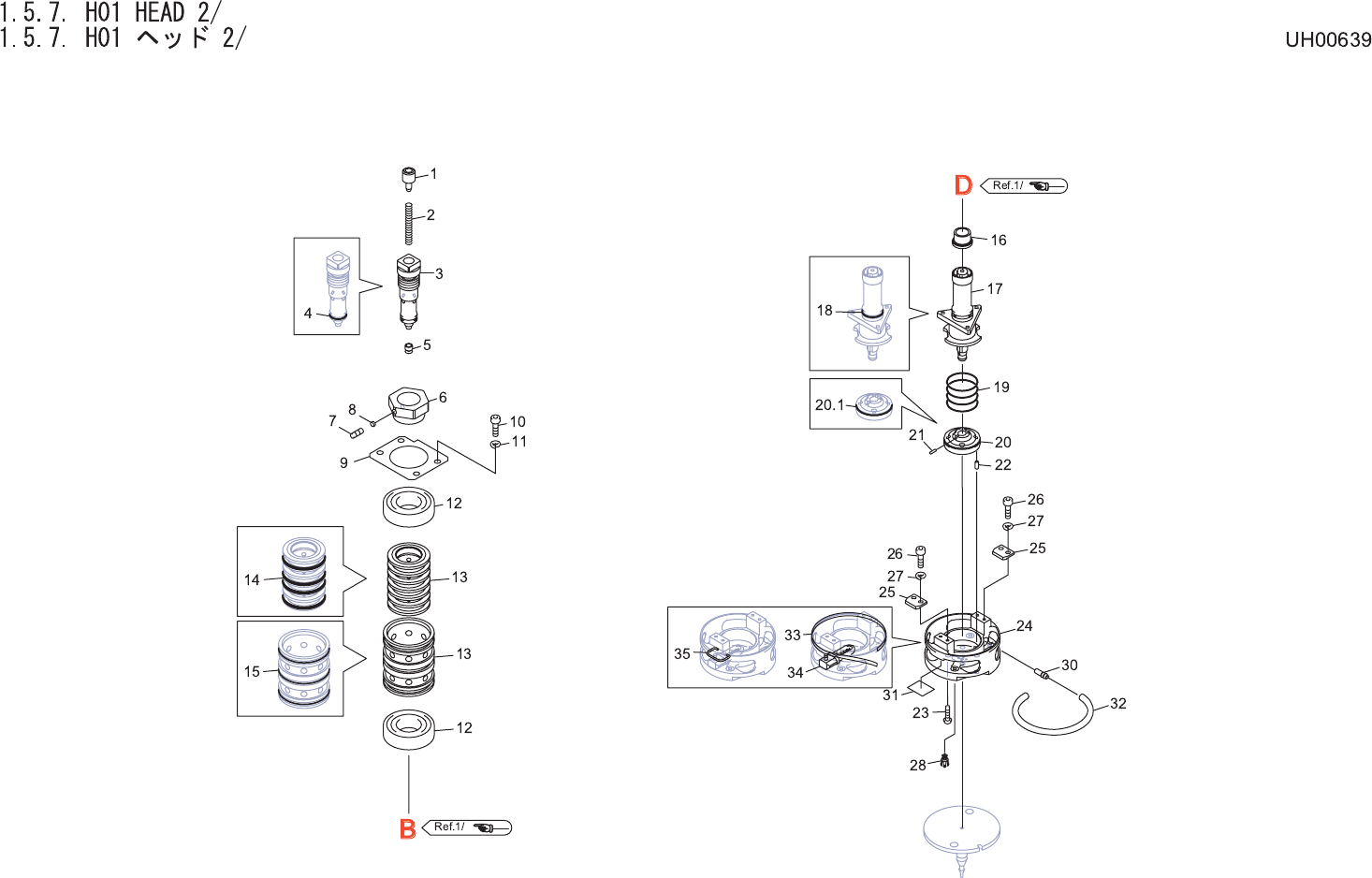

1.5.7. H01 HEAD 1/5
1.5.7. H01ヘッド 1/5
UH00639
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5268S 3 BOLT, HEX SOCKET ボルト 六角穴 M02.5X005 FE
41 AA36805 1 NIPPLE ニップル OT
42 A5202R 1 O RING Ｏリング ﾟ4.10X0.50(NBR) OT
43 H5265A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
44 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
45 PZ04640 4 SPRING スプリング FE
46 A5132A 2 O RING Ｏリング S 10 OT
47 PM14120 4 COLLAR カラー FE
48 K5175S 4 SCREW, C/R PA
N
小ネジ 十穴鍋 M02X005 ｽﾃﾝﾚ
ｽ
FE
