PTS-NXT-08JE - 第107页
This page intentionally blank. 1. PARTS PLACING / 部品装着 107 PTS-NXT-08JE

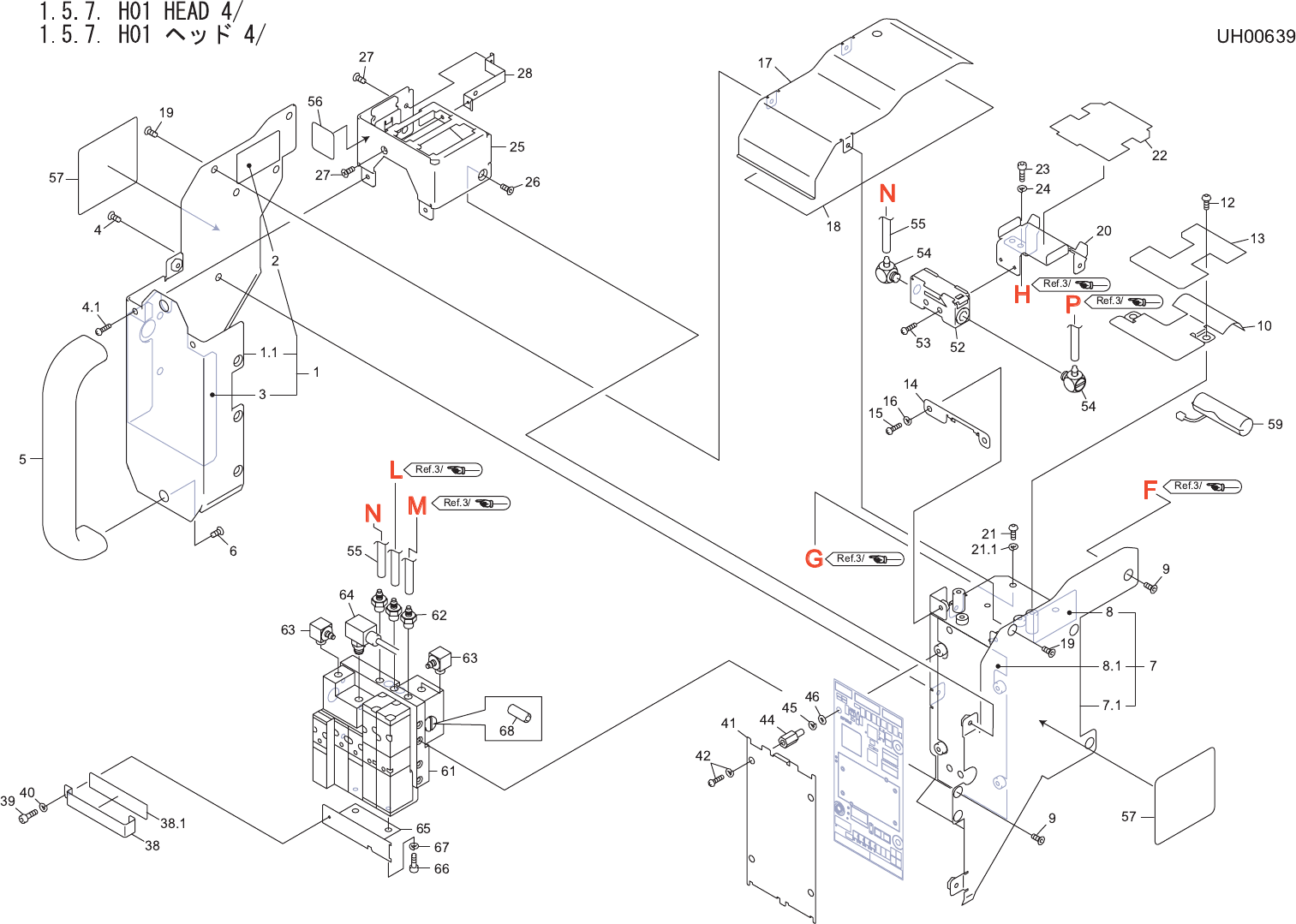

1.5.7. H01 HEAD 3/
1.5.7. H01 ヘッド 3/
UH00639
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 PG00981 1 STOPPER ストッパ PL
44 K5175L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003(0ﾊﾞﾝ1ｼｭ) ｽﾃﾝﾚｽ FE
47 N1040S 1 NUT, LOCK ナット ロック RN5 OT
48 PZ05380 1 PULLEY プーリ OT
49 PM04632 1 COLLAR カラー FE
50 H5268Z 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
51 PM11381 1 COLLAR カラー FE
52 PB06220 1 RETAINER, BEARING 押え ベアリング FE
53 H5265A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
54 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
55 H4897A 1 BEARING ベアリング AC5-14DBP5 OT
56 XB00743 1 BALL SCREW ボールネジ OT
57 H5268X 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X010 FE
58 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
59 PM11351 1 SLIDER スライダ AL
60 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
61 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
62 H45810 1 BEARING, MINIATURE ベアリング ミニチュア 694ZZ OT
63 PM04641 1 COLLAR カラー AL
64 S10267 1 CIR-CLIP サークリップ STW 4 OT
65 H3176D 1 PLATE プレート SYJ3000-21-2A OT
67 PZ07471 2 TUBE チューブ OT
68 PZ1443
0
1 TUBE チュー
ブ
OT
